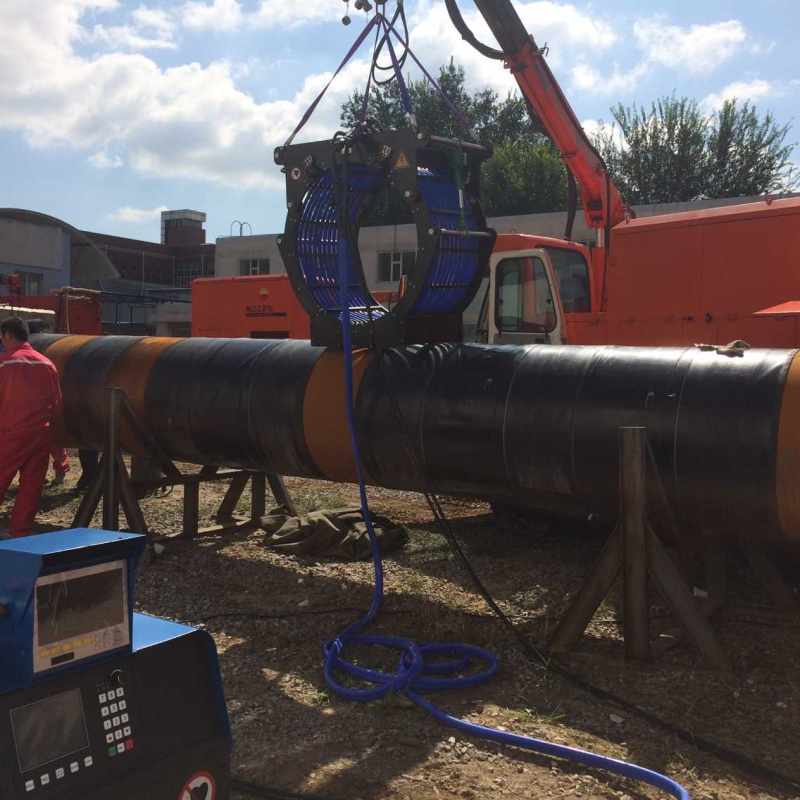

Индукционный нагрев работает с любым материалом, проводящим электричество, включая металлы и полупроводники. Его эффективность зависит от магнитных свойств и сопротивления материала. Непроводящие материалы, такие как пластмассы и керамика, могут нагреваться косвенно с использованием проводящего восприимчивого элемента, например графита.

Почему стальной болт раскаляется докрасна за считанные секунды, а медная труба едва нагревается? Ответ заключается в вихревых токах и магнитном гистерезисе. Магнитные свойства стали создают дополнительное тепло, когда её крошечные магнитные домены переориентируются. Медь не обладает этими свойствами и слишком хорошо проводит электричество, поэтому выделяет меньше тепла сопротивления.

Индукционная нагревательная машина достигаетэнергоэффективности более 98% для стали. Нагрев сопротивлением обеспечивает лишь около 60%. Этот существенный разрыв объясняет, почему всё больше производителей выбирают индукционную технологию.

Основные выводы

• Индукционный нагрев работает с любым материалом, проводящим электричество, но его эффективность зависит от материала.

• Металлы, содержащие железо, например сталь, нагреваются быстрее всего, поскольку тепло образуется как от вихревых токов, так и от магнитного гистерезиса.

• Цветные металлы, такие как медь и алюминий, требуютболее высоких частот и большей мощности. Они не обладают магнитными свойствами и имеют низкое сопротивление.

• Непроводящим материалам, таким как пластмассы и керамика, для косвенного нагрева необходим восприимчивый элемент, например графит.

• Для наилучшего результата подбирайте частоту, мощность и конструкцию катушки в соответствии со свойствами и размером материала.

Наука индукционного нагрева

Вихревые токи и скин-эффект

Индукционный нагрев начинается с изменяющегося магнитного поля. Вашаиндукционная катушка проводит переменный ток. Этот ток создаёт магнитное поле, которое быстро пульсирует вокруг катушки. Когда металлическая заготовка помещается в это поле, поле создаёт внутри металла электрические токи. Эти токи называются вихревыми. Они движутся по круговым траекториям внутри материала.

Вихревые токи создают тепло за счёт сопротивления. Каждый металл в некоторой степени препятствует прохождению электрического тока. Это сопротивление преобразует электрическую энергию в тепло. Формула проста: тепло равно квадрату тока, умноженному на сопротивление. Более высокое сопротивление означает больше тепла при том же токе.

Скин-эффект здесь имеет большое значение. Переменный ток остаётся вблизи поверхности проводника. Плотность тока максимальна на поверхности. При углублении в материал она быстро снижается. Поэтому тонкие материалы нагреваются быстрее толстых.Высокие частоты приближают ток к поверхности. Низкие частоты позволяют ему проникать глубже.

Рассмотрим медь в качестве примера. При 100 кГц глубина скин-слоя меди составляет 0,21 мм согласно калькулятору Gold Supplier. Википедия приводит сходное значение — 206 мкм. Такая малая глубина означает, что высокочастотный индукционный нагрев воздействует только на внешний слой медной заготовки. Для поверхностной закалки нужен именно такой неглубокий эффект. Для сквозного нагрева толстых деталей необходимы более низкие частоты.

Магнитный гистерезис и чёрные металлы

Магнитный гистерезис создаёт дополнительный механизм выделения тепла. Ферромагнитные материалы имеют крошечные магнитные домены. Каждый домен действует как маленький магнит. Когда эти материалы подвергаются воздействию переменного магнитного поля, домены снова и снова меняют направление. На это переключение расходуется энергия. Эта энергия превращается в тепло внутри материала.

Этот эффект дополняет нагрев вихревыми токами. Сталь получает тепло от обоих методов одновременно. Чистое железо имеет удельное сопротивление 9,71 × 10⁻⁸ Ом·м при 20°C. Такое умеренное сопротивление обеспечивает хороший нагрев вихревыми токами. С учётом потерь на гистерезис железо нагревается очень эффективно.

Алюминий не имеет этого преимущества. Он немагнитный, поэтому гистерезис не даёт дополнительного нагрева. Его высокая электропроводность означает низкое сопротивление. Низкое сопротивление создаёт меньше тепла I²R. Поэтому стальной болт раскаляется докрасна за секунды, тогда как медная труба едва нагревается. Стальная заготовка получает тепло из двух источников. Медь — только от вихревых токов.

Ваши индукционные катушки должны соответствовать нагреваемому материалу. Чёрные металлы хорошо работают со стандартными конфигурациями. Цветные металлы требуют более высоких частот и большей мощности. Понимание этих физических принципов помогает выбрать подходящее оборудование. Эффективность индукционного нагрева зависит от соответствия частоты, мощности и конструкции катушки конкретной заготовке.

Чёрные металлы: наиболее эффективные материалы

При нагреве чёрных металлов с помощью индукционной нагревательной машины достигаются наилучшие результаты. Чёрные металлы, такие как углеродистая сталь, чугун и мартенситная нержавеющая сталь, нагреваются быстрее любых других материалов. Эффективность индукционного нагрева чёрных металлов не имеет равных. Железо нагревается быстрее большинства металлов. Это преимущество объясняется двумя факторами: магнитная проницаемость и умеренное удельное сопротивление создают два источника тепла.

Сталь, железо и их сплавы

Углеродистая сталь и чугун имеют умеренное электрическое сопротивление. Это сопротивление создаёт сильные вихревые токи. Эти токи выделяют тепло за счёт сопротивления. Их магнитные свойства дополнительно создают потери на гистерезис. Вы получаете тепло сразу из двух источников. Поэтому сталь так быстро нагревается в индукционной нагревательной машине. Например, стальной болт нагревается за секунды. Можно увидеть, как он раскаляется докрасна. Такая скорость делает индукционный нагрев отличным решением для производственных линий.

Рассмотрим мартенситную нержавеющую сталь марки 410. Этот металл является ферромагнитным при любых условиях. Его кристаллическая структура позволяет магнитным доменам легко выстраиваться. Это можно наблюдать при комнатной температуре. Магнит сильно притягивается к нему. Материал остаётся ферромагнитным ниже температуры Кюри, составляющей около 770°C. Выше этой температуры он становится парамагнитным. Этот эффект временный. При охлаждении металла магнетизм полностью восстанавливается.

Аустенитная нержавеющая сталь отличается. Она немагнитная. Преимущество нагрева от гистерезиса теряется. Для её нагрева необходимо больше мощности от индукционных катушек. Процесс занимает больше времени. Необходимо корректировать настройки оборудования. И сталь, и нержавеющая сталь требуют разных форм катушек для наилучших результатов.

Вот сравнение поведения различных материалов:

В частности, для ковочных операций системы индукционного нагрева достигают эффективности более 90%. Вы получаете более высокую скорость. Вы достигаете большей производительности. Вы расходуете меньше энергии по сравнению со старыми методами. Это относится как к стали, так и к алюминию при правильной настройке системы.

Современные индукционные системы достигают эффективности свыше 90% для немагнитных металлов. Это обеспечивает быстрый нагрев с малыми потерями энергии. Это напрямую устраняет разрыв в эффективности для алюминия.

Нагрев выше точки Кюри

Точка Кюри важна при нагреве чёрных металлов. Для чистого железа эта температура составляет 770°C. Как только металл нагревается выше этой точки, тепловая энергия нарушает выравнивание магнитных доменов. Материал теряет способность сохранять намагниченность. Он переходит в парамагнитное состояние. Принцип индукционного нагрева металла выше точки Кюри основан только на вихревых токах.

После превышения точки Кюри ваша индукционная нагревательная машина использует только вихревые токи. Усиление нагрева от гистерезиса теряется. Эффективность снижается. Необходимо корректировать настройки мощности. Индукционная нагревательная машина должна работать интенсивнее для поддержания той же температуры. Эта температура важна для каждой нагреваемой стальной детали. Её необходимо учитывать при разработке технологического процесса.

Индукционные нагревательные машины Canroon хорошо справляются с этим изменением. Их можно использовать для ковки, закалки и отжига. Эти процессы часто требуют нагрева выше точки Кюри. Машина адаптируется. Вы поддерживаете стабильную температуру по всей заготовке. Используемая катушка должна соответствовать форме заготовки.

При поверхностной закалке может потребоваться нагреть выше точки Кюри только внешний слой. Это даёт твёрдую поверхность при сохранении прочности сердцевины. Индукционные катушки должны соответствовать форме каждой заготовки. Хорошая конструкция катушки обеспечивает равномерное распределение тепла. Поверхность заготовки требует тщательного контроля температуры. Размер заготовки влияет на выбор катушки и настройки мощности.

Основной вывод очевиден. Чёрные металлы наиболее эффективны для индукционного нагрева металла. Они получают преимущества как вихревых токов, так и гистерезиса. Индукционный нагрев чёрных металлов обеспечивает самые быстрые результаты. Однако необходимо понимать точку Кюри. Выше этой температуры магнитное преимущество исчезает. Настройки оборудования должны адаптироваться. Каждый тип металла требует особого подхода. Поверхность металла нагревается первой. Для металлического компонента необходимо правильное позиционирование катушки.

Цветные металлы и индукционный нагрев

Цветные металлы создают другой комплекс проблем для индукционного нагрева. Медь, алюминий и латунь не обладают магнитными свойствами. Они также очень хорошо проводят электричество. Эти два свойства значительно снижают эффективность нагрева. Эффект гистерезиса полностью отсутствует. Также выделяется меньше тепла сопротивления от вихревых токов. Расчёт прост. Более низкое сопротивление означает меньшие потери I²R. Вашейиндукционной нагревательной машине приходится работать интенсивнее для достижения тех же температур.

Медь, алюминий и латунь

Медь наглядно демонстрирует эту проблему. Чистая отожжённая медь имеет удельное сопротивление всего 1,724 мкОм·см при 20°C. Сравните это с нержавеющей сталью 304, имеющей 70–90 мкОм·см. Удельное сопротивление стали примерно в 40–50 раз выше, чем у меди. Этот разрыв всё объясняет. Индукционная катушка создаёт вихревые токи в обоих материалах. Сталь сильно препятствует этим токам, выделяя много тепла. Медь позволяет им течь почти свободно, выделяя очень мало тепла.

Для меди и медных сплавов необходимы более высокие частоты и более высокая плотность мощности. Здесь скин-эффект становится преимуществом. Высокие частоты концентрируют ток у поверхности. Эта концентрация увеличивает локальное сопротивление. Вы получаете больше полезного тепла от той же заготовки. Конструкция катушки также должна измениться. Более плотная связь между катушкой и заготовкой улучшает передачу энергии.

Алюминий требует ещё более тщательного обращения. Его температура плавления значительно ниже, чем у стали. Тонкие алюминиевые секции могут расплавиться до того, как это будет замечено. Необходим точный контроль температуры на протяжении всего процесса. Система индукционного нагрева должна быстро реагировать на изменения. Такая точность предотвращает дорогостоящие ошибки. Латунь занимает промежуточное положение между медью и алюминием по сложности. Она нагревается лучше чистой меди, но всё же требует большей мощности, чем сталь.

Драгоценные и тугоплавкие металлы

Золото и серебро создают уникальные сложности при индукционном нагреве металла. Эти драгоценные металлы легко окисляются при высоких температурах. Чтобы избежать повреждения поверхности, необходимо точно контролировать температуру. Изготовление ювелирных изделий требует такой точности. При правильной настройке ваша индукционная нагревательная машина может поддерживать точные температуры. Такой контроль сохраняет как внешний вид металла, так и его ценность.

Тугоплавкие металлы доводят оборудование до предела возможностей. Вольфрам и молибден имеют очень высокое удельное сопротивление. Они также плавятся при гораздо более высоких температурах, чем обычные металлы. От индукционных катушек требуется высокая выходная мощность. Специализированные формы катушек помогают сосредоточить энергию там, где она необходима. Эти металлы используются в сложных областях применения, таких как аэрокосмические детали и высокотемпературное технологическое оборудование.

Системы Canroon адаптируются к этим сложным материалам. Их можно настроить для изготовления ювелирных изделий или промышленной обработки. Главное — согласовать частоту, мощность и конструкцию катушки с конкретной заготовкой. Каждый тип металла реагирует по-разному. Настройка должна учитывать эти различия.

Принцип индукционного нагрева металлов остаётся неизменным. Вихревые токи создаются в любых электропроводящих металлах. Эффективность зависит от свойств материала. Цветные металлы требуют более современного оборудования. Им необходимы более высокие частоты и лучший контроль. Но результат оправдывает усилия. Вы получаете чистый, точный нагрев без прямого контакта. Это преимущество делает индукционный нагрев оптимальным выбором для многих применений.

Ваша система индукционного нагрева может работать со всеми этими материалами. Нужна лишь правильная настройка. Работайте с экспертами по оборудованию, чтобы подобрать оптимальную конфигурацию для ваших задач. Универсальность индукционного нагрева металлов делает его ценным в различных отраслях.

Неметаллические материалы и восприимчивые элементы

Графит и углеродное волокно

Ваша заготовка находится внутри катушки, и через неё протекают вихревые токи. Графит не является металлом, но хорошо проводит электричество, поэтому вихревые токи проходят через него так же, как через металлы. Это делает графит полезным в качестве восприимчивого элемента — проводящего материала, который сначала нагревается, а затем передаёт тепло другому расположенному рядом материалу. Графит является одним из немногих электропроводящих материалов, работающих таким образом.

Композиты из углеродного волокна нагреваются иначе. Характер нагрева зависит от ориентации волокон, а для протекания вихревых токов материал должен иметь замкнутые контуры.

Индукционный нагрев работает с композитами из углеродного волокна только при наличии замкнутых контуров для протекания вихревых токов. Ток, протекающий вдоль волокон, должен возвращаться через другой набор волокон. Для этого необходим достаточный гальванический контакт, как в тканых материалах. При недостаточном контакте между волокнами ток может возвращаться только через ёмкостную связь волокон. Для этого необходимы очень высокие частоты (диапазон МГц). Этот механизм, обусловленный анизотропной проводимостью, означает, что интенсивность и распределение нагрева в значительной степени контролируются ориентацией волокон и способностью образовывать проводящие контуры.

Необходимы тканые материалы с хорошим контактом волокон, и такая конфигурация хорошо подходит для отверждения смол. Правильно спроектируйте катушку, чтобы тепло распределялось равномерно.

Пластмассы, керамика и стекло

Пластмассы, керамика и стекло не проводят электричество, поэтому их нельзя нагревать непосредственно индукционной катушкой. Вместо этого необходим восприимчивый элемент, например графитовый тигель. Заготовка помещается внутрь тигля, а катушка нагревает тигель. Тепло передаётся заготовке посредством теплопроводности или излучения. При правильной настройке заготовка нагревается равномерно. Конфигурация с двумя горячими зонами в графитовой печи обеспечивает отклонение равномерности температуры менее ±1%.

Различные материалы передают тепло с разной скоростью.

Керамика из оксида алюминия имеет низкую теплопроводность 25–35 W/m·K, поэтому она медленно реагирует на нагрев. Карбид кремния работает значительно лучше при 140–180 W/m·K, что делает его лучшим выбором для высокотемпературных работ в качестве восприимчивого элемента. Конструкция катушки должна соответствовать материалу восприимчивого элемента, а выбор материала влияет на конструкцию, поскольку он должен выдерживать высокие температуры.

При обработке полупроводников часто используется этот метод. Кремниевые пластины нагреваются косвенно через восприимчивый элемент, при этом пластина никогда не соприкасается с индукционной катушкой. Это обеспечивает чистый и точный нагрев без загрязнения. Поэтому индукционный нагрев является ценным инструментом для многих промышленных процессов.

Любой материал, проводящий электричество, может использоваться для индукционного нагрева. Его эффективность зависит от магнитных свойств и сопротивления материала. Чёрные металлы нагреваются быстрее всего, поскольку получают тепло как от вихревых токов, так и от гистерезиса. Цветные металлы требуют более высоких частот и большей мощности. Непроводникам необходим восприимчивый элемент, например графит.

Необходимо согласовать частоту, мощность и конструкцию катушки со свойствами и размером материала. Для каждого применения требуются особые настройки оборудования. Тщательно рассмотрите свои уникальные требования. Обратитесь к специалистам по оборудованию, например вCanroon, чтобы найти наилучшую конфигурацию.

Индукционный нагрев продолжает преобразовывать современное производство. Его энергоэффективность и универсальность делают его полезным для индукционного нагрева во многих областях применения. Эта технология будет продолжать развиваться, поскольку отрасли ищут более чистые методы обработки.

Часто задаваемые вопросы

Что происходит при нагреве заготовки выше точки Кюри?

Когда материал превышает точку Кюри, он перестаёт быть магнитным. Дополнительное тепло от переориентации магнитных доменов исчезает. Теперь система зависит только от вихревых токов. Необходимо изменить уровни мощности для поддержания стабильной температуры.

Можно ли нагревать немагнитные металлы тем же оборудованием, которое используется для стали?

Да, но необходимо внести изменения. Немагнитные металлы, такие как медь, не получают тепло от гистерезиса. Они также очень легко проводят электричество. Необходимыболее высокие частоты и большая мощность. Катушке может потребоваться другая форма.

Как размер заготовки влияет на настройку индукционного нагрева?

Размер должен соответствовать выбору частоты. Высокие частоты нагревают только внешний слой. Низкие частоты проникают глубже. Тонкая деталь нагревается быстрее толстой. Катушка должна плотно соответствовать форме детали.

Почему конструкция катушки важна для различных материалов?

Форма катушки определяет, как энергия передаётся заготовке. Плотно прилегающая конструкция передаёт больше мощности. Магнитные и немагнитные материалы требуют разных конструкций. Катушка должна соответствовать форме каждого материала.

Можно ли напрямую нагревать пластмассы или керамику индукционной системой?

Нет. Эти материалы не проводят электричество. Необходим восприимчивый элемент, например графит. Сначала нагревается восприимчивый элемент. Затем тепло передаётся материалу посредством теплопроводности или излучения.
