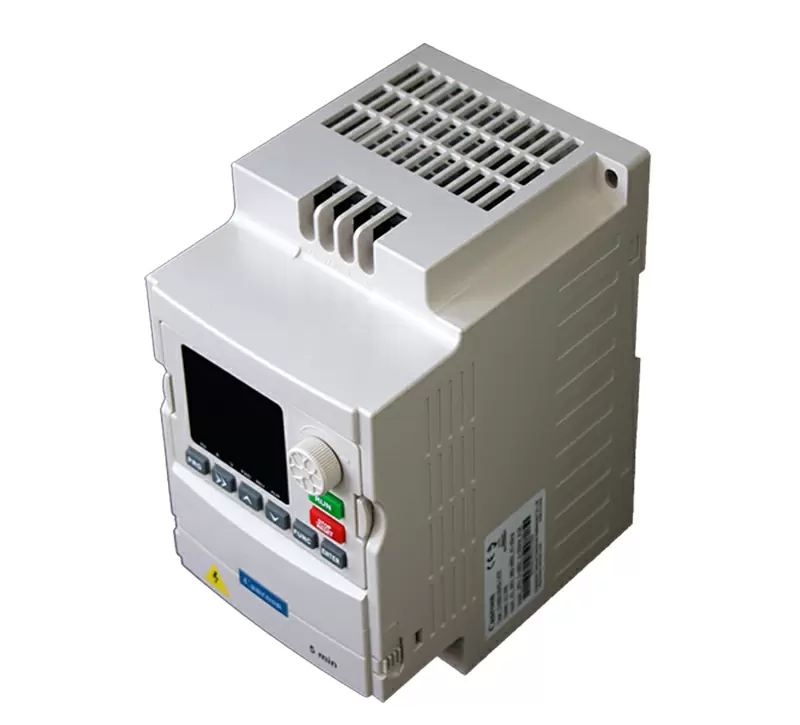

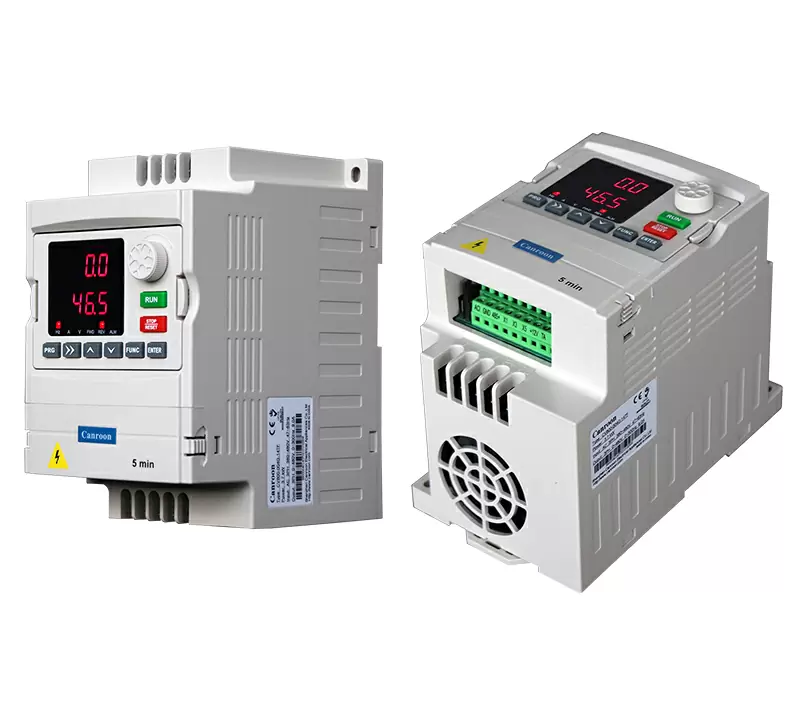

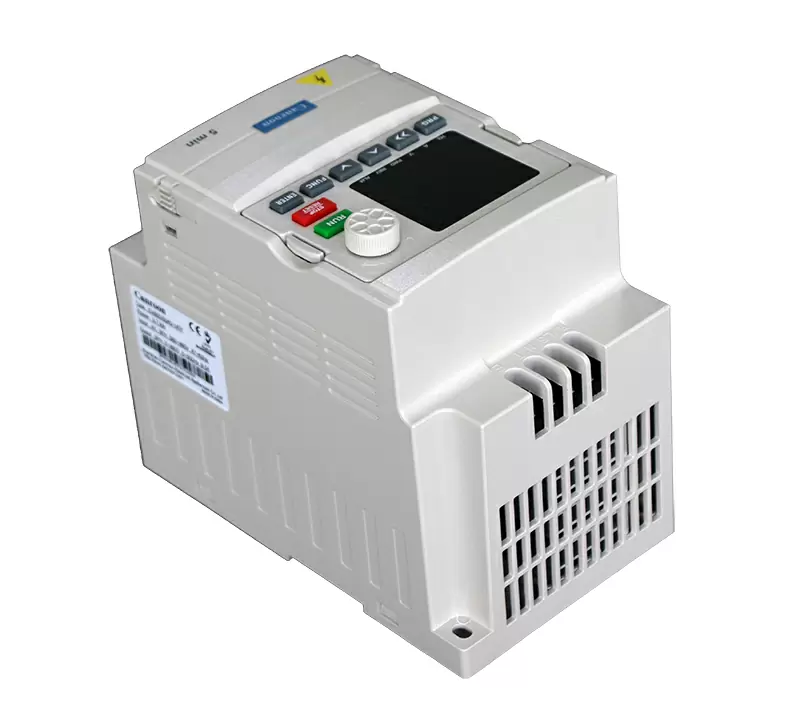

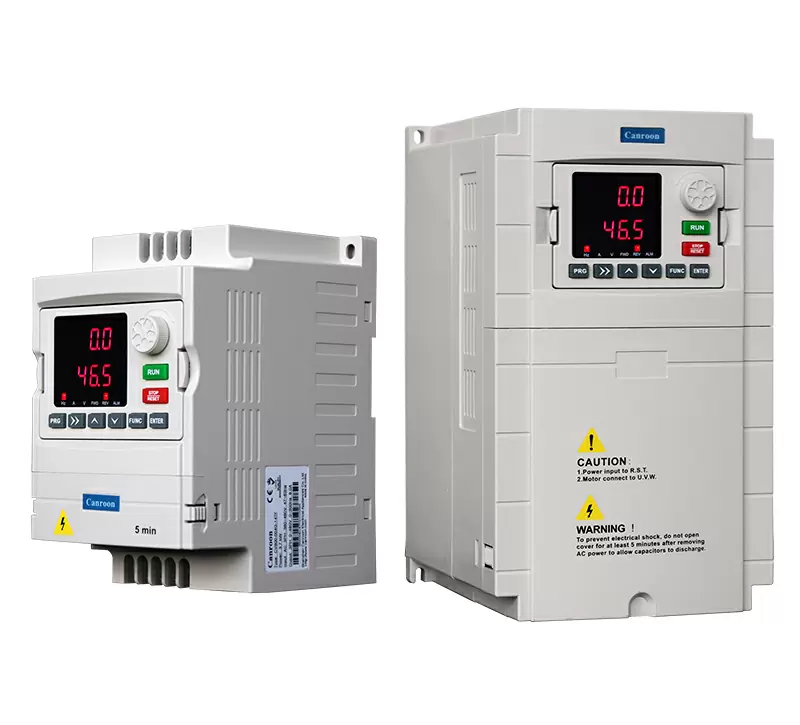

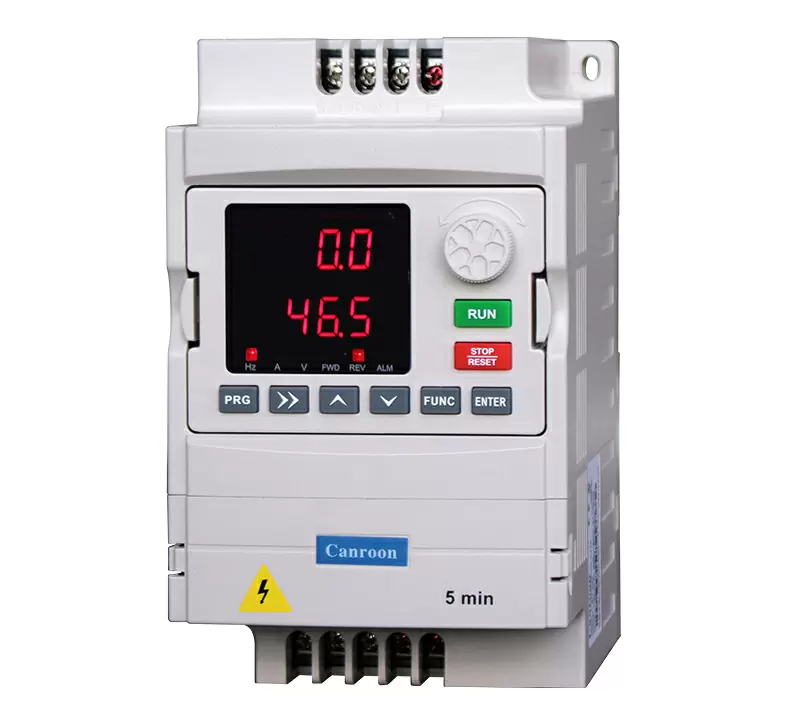

CV800 Серия Многофункциональный инвертор

Маркетинговый слоган продукта

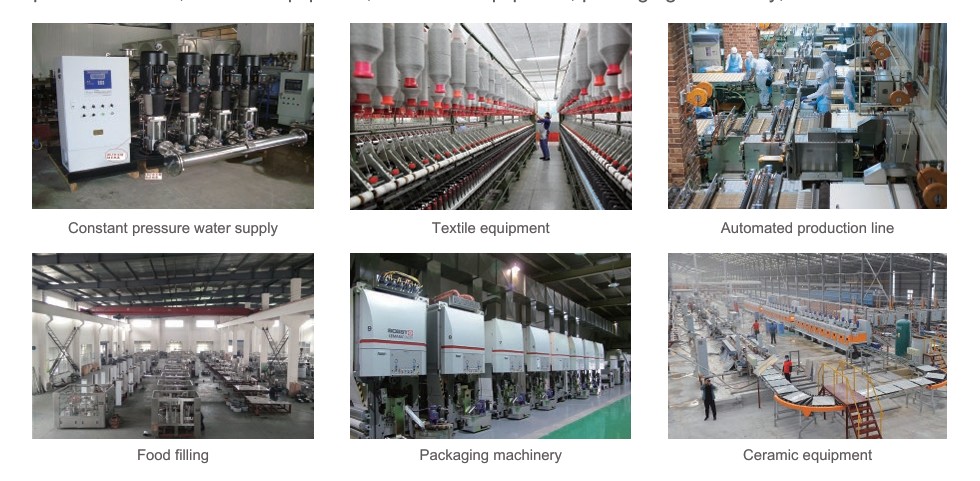

Многофункциональный инвертор серии CV800 специально разработан для маломощного и среднемощного оборудования. Продукт использует векторную технологию управления V/F, встроенный PID-регулятор, многоскоростное управление, программируемое операционное управление, стандартную коммуникацию Modbus и другие функции. Обладает комплексными функциями, компактной конструкцией и дополнительно уменьшает занимаемое пространство при установке.

Посмотреть каталог

Получить предложение

Обзор

Характеристики

Функциональное описание			Технические характеристики
Вход	Номинальное напряжение, частота		3-фазный (4T): 380 В, 47~63 Гц; 1-фазный (2S): 220 В, 47~63 Гц
	Допустимый диапазон напряжения		3-фазный (4T): 320V～480V; 1-фазный (2S): 160V～260V
Выход	Напряжение		4T: 0～480V 2S: 0～260V
	Частота		0～999.9Hz
	Перегрузочная способность		10% в течение длительного времени, 150% в течение 1 мин, 180% в течение 5 с
Режим управления			V/F-управление, расширенное VF-управление, простое векторное управление, расширенное векторное управление, управление крутящим моментом
Характеристики управления	Частота Разрешение настройки	Аналоговый вход	0,1% от максимальной выходной частоты
		Цифровая настройка	0.01Hz
	Частота Точность	Аналоговый вход	В пределах 0,2% от максимальной выходной частоты
		Цифровая настройка	В пределах 0,01% от установленной выходной частоты
	Управление V/F	Кривая V/F((напряжение знак частоты))	Регулировка эталонной частоты 5~600 Гц, настройка многоточечной кривой V/F или фиксированная кривая постоянного крутящего момента, низкого убывающего крутящего момента 1, низкого убывающего крутящего момента 2, квадратичного крутящего момента
		Увеличение крутящего момента	Ручная настройка: 0,0~30% от номинальной мощности；Автоматический подъем: автоматическое определение момента подъема в соответствии с в зависимости от выходного тока и в сочетании с параметрами двигателя
		Автоматическое ограничение тока и напряжения	Во время ускорения, замедления или стабильной работы, автоматически определяет ток и напряжение статора двигателя и контролирует его в пределах, основанных на уникальном алгоритме, минимизируя вероятность неисправности.
	Бессмысленное управление векторами	Напряжение Частота Характер	Регулировка соотношения давление/частота в соответствии с параметрами двигателя и уникальным алгоритмом
		Характер крутящего момента	Пусковой момент;100% номинального момента при 5,0 Гц (управление V/F) 150% номинального момента при 1,5 Гц (простое векторное управление)
		Ограничение по току и напряжению	Управление током по замкнутому циклу, без воздействия тока, идеальная функция сдерживания сверхтока и перенапряжения
	Сдерживание пониженного напряжения во время работы		Специально для пользователей с низким или нестабильным напряжением в электросети: даже при напряжении ниже допустимого система может поддерживать максимально возможное время работы благодаря уникальному алгоритму и стратегии распределения остаточной энергии
Типовая функция	Работа с несколькими скоростями и траверсами		7-сегментный программируемый мультискоростной регулятор, несколько режимов работы по выбору.
	ПИД-регулирование		Встроенный ПИД-регулятор (с возможностью предварительной настройки частоты).
	Связь RS485		Стандартная конфигурация Функция связи RS485, несколько протоколов связи на выбор, функция синхронизации управления.
	Настройка частоты	Аналоговый вход	Постоянное напряжение 0~10В, постоянный ток 0~20мА (опционально верхний и нижний пределы)
		Цифровой вход	Настройка панели управления, настройка порта RS485, управление терминалом UP/DW или комбинирование с аналоговым входом
	Выходной сигнал	Цифровой выход	1 канальный OC-выход и 1 канальный релейный выход (TA, TB, TC), до 14 вариантов
		Аналоговый выход	1 канал аналогового сигнала, выходной диапазон в пределах 0~20 мА или 0~10 В с гибкой настройкой, достижимый выход физических величин, таких как заданная частота, выходная частота
	Автоматическое поддержание постоянного напряжения		Динамическое установившееся состояние, статическое установившееся состояние и нестационарное напряжение для выбора наиболее стабильного режима работы
	Настройка времени ускорения и замедления		0.1S～999.9min непрерывная настройка
	Тормоз	Динамическое торможение	Начальное напряжение динамического торможения, напряжение обратного хода и непрерывное динамическое торможение регулируются
		Торможение постоянным током	Аварийный останов (DC-торможение). Начальная частота:0.00~(F0.05)верхний предел частоты Время торможения:0.0~30.0с; Тормозной ток:0.0%~50.0% от номинального тока
	Малошумный режим работы		Несущая частота 1,0 кГц ~ 16,0 кГц с непрерывной регулировкой, минимизация шума двигателя
	Счетчик		Встроенный счетчик, облегчающий интеграцию системы
	Функция работы		Установка верхнего и нижнего пределов частоты, работа со скачкообразным изменением частоты, ограничение обратного хода, компенсация частоты скольжения, Связь по RS485, управление частотой с постепенным увеличением и уменьшением, автоматическое восстановление после сбоя и т.д.
Дисплей	Дисплей панели управления	Бегущий штат	Выходная частота, выходной ток, выходное напряжение, скорость вращения двигателя, заданная частота, температура модуля, настройка ПИД-регулятора, обратная связь, аналоговый вход и выход.
		Сигнал тревоги	Запись последних 1 неисправностей; запись рабочих параметров, когда происходит последнее отключение неисправности, включая выходную частоту, установленную частоту, выходной ток ток, выходное напряжение, напряжение постоянного тока, температура модуля и т.д. 6 записей параметров работы.
Функции защиты			Перегрузка по току, перенапряжение, пониженное напряжение, неисправность модуля, электрическое тепловое реле, перегрев, короткое замыкание, нарушение фазы входа и выхода, нарушение настройки параметров двигателя, ошибка внутренней памяти и т.д.
Окружающая среда	Температура окружающей среды		-10°C ~ +40°C (при температуре окружающей среды 40°C ~ 50°C VFD должен работать в пониженном режиме)
	Влажность окружающей среды		5%~95%RH, без конденсата
	Окрестности		В помещении (без прямого солнечного света, коррозийных или воспламеняющихся газов, масляного тумана и пыли)
	Высота		При работе на пониженной мощности на высоте более 1000 м снижайте мощность на 10% на каждые 1000 м подъема.
Конструкция	Уровень защиты		IP20
	Метод охлаждения		Воздушное охлаждение с управлением вентилятором
Способ установки			Настенный тип
