Источник питания для индукционного нагрева преобразует стандартную сетевую мощность переменного тока в высокочастотный переменный ток. Этот ток поступает в индукционную катушку, которая создает магнитное поле. Это поле нагревает проводящую заготовку без прямого контакта с ней. Процесс быстрый, эффективный и точный.

Эта технология применяется во многих отраслях. По данным Market Research Future, объем рынка систем индукционного нагрева достиг 10,33 млрд долларов США в 2024 году. Эксперты ожидают среднегодовой темп роста 5,48% в период с 2025 по 2035 год. Этот рост демонстрирует надежность технологии и значительную экономию энергии.

Понимание принципа работы этого источника питания помогает принимать обоснованные решения. В следующих разделах вы узнаете о его компонентах, типах и правилах безопасного использования.

Основные выводы

• Источник питания для индукционного нагрева преобразует обычное сетевое питание в высокочастотный ток. Этот ток создает магнитное поле, которое нагревает металл без контакта.
• Основными компонентами являются выпрямитель, инвертор и резонансный контур. Эти компоненты совместно преобразуют энергию с КПД более 95%.
• Твердотельные источники питания современны и эффективны. Ламповые модели используются только для задач очень высокой мощности свыше 100 kW.
• Чтобы выбрать подходящий источник питания, сопоставьте его мощность, частоту и рабочий цикл с вашей задачей. Это экономит средства и обеспечивает хорошие результаты.
• Всегда используйте надлежащее заземление и соблюдайте требования сертификации безопасности. Это защищает вас и ваше оборудование.

Что такое источник питания для индукционного нагрева?

Источник питания дляиндукционного нагрева является основной частью системы индукционного нагрева. Он работает вместе с двумя другими ключевыми компонентами: индукционной катушкой и заготовкой. Без источника питания катушка не сможет создать магнитное поле, необходимое для нагрева. Устройство принимает обычное сетевое питание и преобразует его во что-то совершенно иное.

Принцип электромагнитной индукции

Научная основа этой технологии базируется на законе электромагнитной индукции Фарадея. Этот закон объясняет, как изменяющееся магнитное поле создает электрический ток в проводнике.

Закон электромагнитной индукции Фарадея гласит, что индуцированная ЭДС прямо пропорциональна изменению магнитного потока (ΔΦ) и обратно пропорциональна скорости его изменения (Δt). Для катушки с N витками зависимость имеет вид: EMF = -N(ΔΦ/Δt). Это уравнение показывает, что индуцированная электродвижущая сила равна отрицательной скорости изменения магнитного потока. Отрицательный знак означает противодействие этому изменению (закон Ленца).

Когда проводящая заготовка помещается внутрь индукционной катушки, переменное магнитное поле проходит через материал. Это поле создает внутри заготовки циркулирующие токи, называемые вихревыми токами. Эти токи протекают через электрическое сопротивление материала, создавая тепло изнутри. Такой внутренний нагрев отличается от традиционных методов, при которых тепло подается снаружи.

Частота тока определяет глубину нагрева. Низкие частоты, ниже 10 kHz, обеспечивают глубокий нагрев крупных объектов. Более высокие частоты концентрируют энергию на поверхности. Например, для поверхностной закалки требуется высокая частота, обычно от 100 kHz до 400 kHz. Этот диапазон обеспечивает быстрый и точный нагрев при обработке поверхности. Напротив, для плавки больших объемов металла используются значительно более низкие частоты.

Глубина нагрева также напрямую связана с частотой. Для небольшой глубины от 0.8 до 1.2 mm требуются частоты от 200 до 400 kHz. Для глубины от 1 до 2 mm необходимы 30–200 kHz. Для более глубокого проникновения от 2 до 4 mm следует выбрать 5–30 kHz.

От сетевого питания к высокочастотному току

Стандартное сетевое питание имеет частоту 50 или 60 Hz. Эта частота слишком низка для эффективного индукционного нагрева. Источник питания для индукционного нагрева преобразует сетевую энергию в высокочастотный переменный ток в несколько этапов.

Сначала выпрямитель преобразует входной переменный ток в постоянный. Затем инвертор преобразует постоянный ток обратно в переменный на требуемой высокой частоте. Современные твердотельные устройства достигают эффективности преобразования свыше 95%. Коэффициент мощности на всем диапазоне мощности также превышает 0.95. Эти показатели означают, что при преобразовании теряется очень мало энергии.

По данным Министерства энергетики США, индукционный нагрев может быть до 50% более энергоэффективным, чем традиционные альтернативы, такие как газовые печи или резистивные нагреватели.

Значения КПД выше 90% достигаются благодаря правильной конструкции преобразователя мощности и катушки, при значительно меньших потерях тепла в окружающую среду.

Конструкция самой индукционной катушки также имеет значение. Для специализированных задач инженеры выбирают разные формы катушек. Катушка Гельмгольца без магнитного сердечника обеспечивает 400 Gauss при 10-400 kHz, но требует больших габаритов и высоких электрических параметров. Прямоугольная катушка с сердечником Fluxtrol 50 обеспечивает такую же напряженность поля при значительно меньших размерах и гораздо более низком энергопотреблении. Эти конструктивные решения напрямую влияют на эффективность работы вашей системы индукционного нагрева.

Основные компоненты источника питания для индукционного нагрева

Источник питания дляиндукционного нагрева состоит из нескольких важных компонентов, работающих совместно. Каждый компонент выполняет определенную функцию при преобразовании сетевой мощности в полезную высокочастотную энергию. Знание этих компонентов помогает выявлять неисправности и выбирать подходящее оборудование.

Выпрямитель и инвертор

Выпрямитель является первым этапом процесса преобразования. Он принимает входное питание переменного тока и преобразует его в постоянный ток. Большинство современных устройств используют для этой цели диодные мосты. Эти мосты выполняют двухполупериодное выпрямление, то есть используют обе полуволны цикла переменного тока. Типовое устройство использует два выпрямителя с одинаковыми характеристиками. Оба крепятся к ребристому теплоотводу. Первый выпрямитель устанавливается на одной поверхности, а второй — на пересекающейся поверхности. Порядок полярности их выводов остается одинаковым относительно монтажных поверхностей.

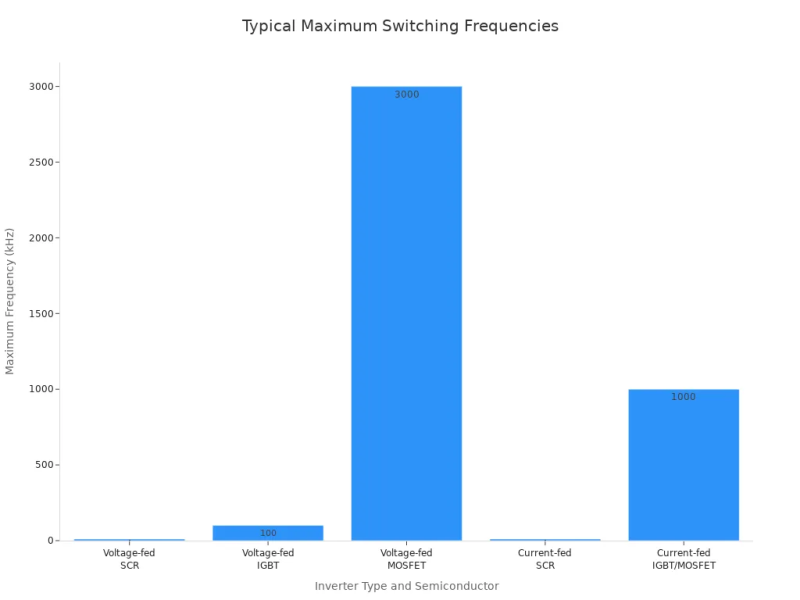

Далее следует инвертор. Он преобразует постоянный ток обратно в переменный с требуемой высокой частотой. Различные типы полупроводников поддерживают разные диапазоны частот. Кремниевые управляемые выпрямители (SCR) работают на частотах до 10 kHz. IGBT достигают частот до 100 kHz в схемах с питанием от источника напряжения. MOSFET могут работать на частотах до 3 MHz.

По сравнению с MOSFET, IGBT лучше работают при высоких напряжениях и токах, но переключаются медленнее. Это делает IGBT предпочтительным выбором для систем средней и высокой мощности, таких какисточники питания для индукционного нагрева, где способность работать с высоким напряжением и током важнее скорости переключения.

IGBT также обеспечивают меньшие потери проводимости при высоких токах. Их масштабирование по напряжению работает лучше, поскольку конструкция field-stop допускает тонкую дрейфовую область. Они имеют меньшие размеры кристалла при напряжении выше 600 V, что снижает заряд затвора. IGBT также выдерживают короткие замыкания не менее 5 microseconds, повышая устойчивость к неисправностям.

Резонансный контур и система управления

Резонансный контур состоит из батареи конденсаторов и индукционной катушки. Вместе они резонируют на требуемой рабочей частоте. Добротность, или Q, показывает, насколько точно контур входит в резонанс. Системы с высокой добротностью передают ту же активную мощность, но с гораздо большими циркулирующими токами. Это создает большую нагрузку на компоненты. Системы с низкой добротностью обеспечивают больший запас и стабильность.

Система управления контролирует и регулирует выходную мощность. Она корректирует частоту для поддержания резонанса. Она также отслеживает параметры безопасности, такие как температура и ток. Современные системы управления включают защиту от перенапряжения, перегрузки по току и перегрева.

Сертификаты безопасности важны при выборе компонентов. Обращайте внимание на соответствие признанным стандартам. IEC EN 61558 охватывает безопасность источников питания. IEC EN 62076 относится к промышленным электротермическим установкам. Сертификация UL применяется в Северной Америке. Маркировка CE указывает на соответствие директивам ЕС. IEC 61000-3-2 ограничивает гармонические помехи. IEC 60529 определяет защиту от пыли и влаги. Эти стандарты гарантируют безопасную работу оборудования при неисправностях.

Типы источников питания для индукционного нагрева

При выбореисточника питания для индукционного нагрева у вас есть два основных варианта: твердотельные или ламповые устройства. Каждый тип подходит для разных задач. Ваш выбор зависит от требуемой мощности, бюджета и планируемого применения.

Твердотельные источники питания

Твердотельные устройства используют такие компоненты, как IGBT или MOSFET, для создания высокочастотного тока. Эти устройства занимают ведущие позиции в современном промышленном применении. Они работают эффективнее, занимают меньше места и имеют более низкие эксплуатационные расходы, чем старые конструкции.

Компании выпускают твердотельные устройства в широком диапазоне мощностей. Это означает, что можно найти твердотельный вариант практически для любой задачи нагрева — от небольших лабораторных работ до масштабных промышленных задач плавки.

Эти устройства преобразуют сетевое питание с КПД выше 95%. Они также поддерживают коэффициент мощности выше 0.95 во всем рабочем диапазоне. При преобразовании теряется очень мало энергии. Твердотельные конструкции также быстро реагируют на управляющие сигналы. Вы можете изменять выходную мощность за миллисекунды, что обеспечивает точный контроль температуры.

Техническое обслуживание несложно. Вместо крупных стеклянных компонентов заменяются печатные платы и охлаждающие вентиляторы. Большинство устройств оснащены диагностическими системами, которые предупреждают о возможных неисправностях до их возникновения. Такая надежность сокращает простои и поддерживает непрерывную работу производственной линии.

Ламповые источники питания

Ламповые устройства используют вакуумные лампы для создания высокочастотного тока. Эти конструкции существуют десятилетиями. Они по-прежнему применяются для определенных высокомощных задач, где твердотельная технология пока не оправдана по стоимости.

Ламповые системы используются в установках очень высокой мощности. Они выдерживают экстремальные нагрузки, доводящие твердотельные компоненты до предела. При таких уровнях мощности начальная стоимость часто оказывается выгоднее у ламповых конструкций.

Однако обслуживание ламп требует внимания. Необходимо подавать на нить накала правильное напряжение. Слишком высокая или слишком низкая температура сокращает срок службы лампы.

Ламповые системы также имеют расходуемый анод, защищающий фитинг. Этот анод необходимо заменять по мере износа. Учитывайте это постоянное обслуживание при сравнении затрат.

Для большинства задач твердотельный источник питания для индукционного нагрева обеспечивает лучшую ценность. Выбирайте ламповый вариант только тогда, когда ваши потребности в мощности превышают возможности твердотельных устройств по приемлемой стоимости.

Применение, преимущества и выбор

Распространенные области применения и преимущества

Индукционный нагрев применяется во многих сферах. Автомобильная промышленность является крупным пользователем этой технологии: она применяется для закалки валов, шестерен и поверхностей подшипников. Полупроводниковая отрасль также использует индукционный нагрев для выращивания кристаллов и термообработки.

Скорость является важным преимуществом. Индукционная пайка твердым припоем позволяет быстро завершить работу. Традиционной печи может потребоваться несколько часов для выполнения той же задачи. Время выше температуры ликвидуса при индукционной пайке твердым или мягким припоем невелико и зависит от размера заготовки и эффективности связи.

Эти преимущества напрямую влияют на вашу прибыль. В каждом цикле вы получаете точность, скорость, энергосбережение и повторяемость.

Как выбрать и требования безопасности

Выбор подходящего источника питания для индукционного нагрева требует рассмотрения трех ключевых факторов:номинальной мощности в киловаттах, диапазона частот и рабочего цикла. Сопоставьте выходную мощность с максимальными тепловыми потребностями. Слишком большой агрегат стоит дороже, чем необходимо. Слишком маломощный обеспечивает слабое проникновение тепла.

Рабочий цикл имеет большое значение. Непрерывным производственным линиям требуется стабильная мощность без теплового разрушения. Прерывистые циклы допускают кратковременные импульсы максимальной мощности. Постоянный быстрый нагрев создает сильные тепловые нагрузки внутри компонентов. Не работайте постоянно вблизи максимальной мощности, поскольку это ускоряет износ.

Некоторые производители предлагают индивидуальные решения для конкретных задач. Их инженеры помогают подобратьмощность в киловаттах и рабочий цикл в соответствии со свойствами материала, требованиями к частоте и охлаждению.

Безопасности необходимо уделять полное внимание. Правильное заземление предотвращает риск поражения электрическим током. Экранирование удерживает электромагнитные поля в пределах рабочей зоны. Соблюдение местных электротехнических норм гарантирует соответствие вашей установки законодательным требованиям. Перед покупкой оборудования проконсультируйтесь со специалистами по вашему конкретному применению.

Источник питания для индукционного нагрева преобразует стандартное сетевое питание в точный высокочастотный ток. Этот ток обеспечивает электромагнитную индукцию для быстрого, эффективного и бесконтактного нагрева.

Теперь вы понимаете ключевые элементы. Выпрямитель и инвертор преобразуют энергию. Резонансный контур работает на целевой частоте. Твердотельные устройства подходят для большинства современных задач. Ламповые системы работают с экстремальными уровнями мощности. Выбор частоты определяет глубину нагрева: низкие частоты проникают глубже, высокие частоты нагревают поверхность.

Эти знания помогут вам сделать обоснованный выбор. Подберите номинальную мощность, диапазон частот и рабочий цикл в соответствии с вашими конкретными потребностями. Некоторые производители предлагают индивидуальные решения. Всегда отдавайте приоритет правильному заземлению, экранированию и соблюдению нормативных требований.

Перед покупкой проконсультируйтесь с отраслевыми экспертами. Безопасность и соответствие требованиям защищают вашу команду и оборудование.

Часто задаваемые вопросы

Каков срок службы источника питания для индукционного нагрева?

Твердотельные устройства используют IGBT и MOSFET, которые надежно переключаются в течение многих лет. Ламповые системы зависят от циклов замены ламп. Регулярная очистка и обслуживание системы охлаждения значительно продлевают срок службы.

Может ли один источник питания работать с катушками разных размеров?

Да, с одним источником питания можно использовать несколько катушек. Резонансный контур включает батарею конденсаторов, которая согласуется с различными индуктивностями катушек. При смене катушек необходимо регулировать частоту для поддержания резонанса. Современные системы управления выполняют это автоматически. Проверьте спецификации вашего устройства на совместимые диапазоны катушек.

Какие сертификаты безопасности следует искать?

Обратите внимание на IEC EN 61558 для безопасности источников питания. IEC EN 62076 охватывает промышленные электротермические установки. Сертификация UL применяется в Северной Америке. Маркировка CE показывает соответствие требованиям ЕС. IEC 61000-3-2 ограничивает гармонические помехи. IEC 60529 определяет защиту от пыли и влаги. Эти стандарты обеспечивают безопасную эксплуатацию.

Является ли индукционный нагрев более дорогим, чем газовые печи?

Первоначальные затраты на индукционные системы выше. Эксплуатационные расходы ниже, поскольку КПД превышает 90%. Министерство энергетики США сообщает об экономии энергии до 50% по сравнению с газовыми альтернативами. Более короткое время цикла снижает затраты на оплату труда. Со временем эта экономия компенсирует более высокую цену покупки.
