На современных предприятиях вы сталкиваетесь со сложными эксплуатационными задачами при работе с тяжелыми конвейерами и экструдерами с высоким крутящим моментом. Большие нагрузки вызывают сильные механические удары и тепловые перегрузки оборудования во время непрерывных производственных циклов. Установка современного преобразователя частоты позволяет легко устранить ограничения крутящего момента на низких скоростях.

Современный преобразователь частоты обеспечивает плавный запуск и защищает основные компоненты двигателя. Активный преобразователь частоты поддерживает стабильную температуру во время тяжелых операций. Технология приводов Canroon обеспечивает точное регулирование скорости двигателя, значительную экономию энергии и простое сетевое подключение в системах промышленной автоматизации. Вы настраиваете каждую систему преобразователя частоты для достижения максимальной эффективности. Этот гибкий преобразователь снижает износ оборудования, а каждый преобразователь частоты защищает ваши машины. Надежное применение VFD помогает повысить общую производительность предприятия.

Основные выводы

• Преобразователи частоты для тяжелых режимов работы обеспечивают перегрузочную способность 150%. Этот высокий пусковой крутящий момент предотвращает внезапную остановку оборудования при тяжелом запуске.

• Преобразователи частоты ограничивают пусковой ток двигателя до 100%. Такое плавное ускорение защищает конвейерные ленты и редукторы от повреждений.

• Тормозные резисторы поглощают избыточную энергию при остановке конвейера. Эта функция безопасности предотвращает отключение привода из-за высокого напряжения на крутых спусках.

• Векторное управление с обратной связью обеспечивает точное регулирование скорости двигателя. Такая стабильная точность предотвращает засорение сырьем цилиндров экструдеров с высоким крутящим моментом.

• Выходные фильтры блокируют опасные скачки напряжения на длинных кабелях двигателя. Эти защитные устройства предохраняют изоляцию двигателя и продлевают срок службы оборудования.

Основные принципы применения VFD для тяжелых режимов работы

Профили нагрузки с постоянным крутящим моментом и требования с переменным крутящим моментом

Перед выбором приводов двигателя необходимо проверить профили нагрузки. Шнековые конвейеры и экструдеры требуют стабильного крутящего момента на всех скоростях. В то же время водяные насосы и охлаждающие вентиляторы используют переменный крутящий момент.

Большинство приводов имеют два режима мощности. Нормальный режим подходит для вентиляторов и насосов и обеспечивает небольшую перегрузку 110% в течение одной минуты. Тяжелый режим предназначен для конвейеров и смесителей и обеспечивает значительную перегрузку 150% при высоких пусковых нагрузках. Неправильный выбор настройки привода является одной из основных причин неожиданных отключений системы.

Управление высоким статическим пусковым крутящим моментом и пусковым током двигателя

Тяжелые промышленные машины требуют высокой пусковой мощности для преодоления сильного трения. Вы настраиваете привод двигателя для ограничения больших электрических скачков при включении оборудования. Правильные настройки привода гарантируют надежную работу в сложных промышленных условиях.

• Режим Heavy Duty обеспечивает токовую перегрузку 150% в течение одной минуты для перемещения тяжелых конвейеров с высоким трением.

• Режим Normal Duty обеспечивает токовую перегрузку от 110% до 120% в течение одной минуты для работы вентиляторов и насосов.

• Режим Heavy Duty обеспечивает дополнительную защиту от перегрева, сохраняя резерв мощности и предотвращая срабатывание защиты машины.

• Один привод обычно поддерживает оба режима, однако Heavy Duty уменьшает длительную выходную мощность ради большей кратковременной перегрузки.

Правильный выбор привода двигателя защищает внутреннюю проводку от опасного нагрева. Настройка машины обеспечивает отличные результаты благодаря регулируемому электрическому току. Каждый активный привод изменяет крутящий момент при изменении нагрузки. Правильные настройки привода повышают производительность во многих промышленных применениях. Подходящий привод предотвращает дорогостоящие повреждения оборудования. При этом каждый привод эффективно справляется с ежедневными рабочими нагрузками. Стандартный привод плавно разгоняет двигатели. Современный привод обеспечивает свободное движение механических компонентов. Этот интеллектуальный привод хорошо работает при высокой температуре. Выбранный привод перемещает тяжелые ленты без резких остановок. Промышленный привод обеспечивает безопасное питание двигателя изо дня в день.

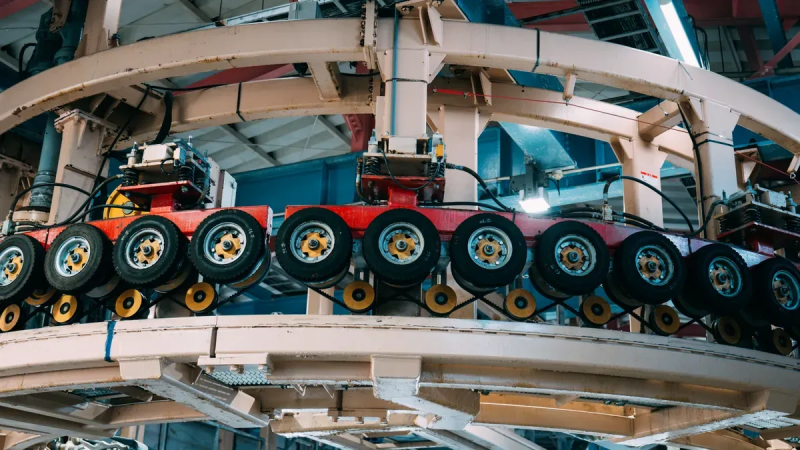

Распространенные применения VFD в промышленных конвейерных системах

Вы оптимизируете длинные линии транспортировки материалов, изучая распространенные применения VFD на своем предприятии. Конвейерным системам часто требуется несколько приводов двигателя для перемещения тяжелых сыпучих грузов на большие расстояния. Вы обеспечиваете надежную работу каждого преобразователя частоты при тяжелых нагрузках. Высокие механические напряжения могут повредить длинные конвейерные ленты без правильной координации двигателей.

Распределение нагрузки между несколькими двигателями и синхронизация скорости

Вы можете объединить несколько приводов в одной длинной ленточной конвейерной системе. Один VFD действует как главный контроллер и задает скорость основной линии. Остальные ведомые VFD точно согласуют скорость вращения и нагрузку двигателя. Современный VFD предотвращает ударные нагрузки на редуктор при интенсивном разгоне.

Вы используете управление статизмом скорости внутри каждого ведомого VFD для выравнивания механического натяжения. При увеличении крутящего момента двигателя управление статизмом немного снижает скорость двигателя. Это небольшое изменение скорости предотвращает растяжение ленты на приводных шкивах. Оно также предотвращает механическое заклинивание в мощных редукторах. Каждый ведомый привод непрерывно регулирует выходной крутящий момент в зависимости от фактического сопротивления ленты. Такое стабильное управление защищает дорогостоящие вулканизированные соединения ленты от разрыва при экстремальном натяжении. Сбалансированная нагрузка двигателей продлевает срок службы шестерен, подшипников, валов и конвейерных роликов.

Плавный запуск, регулируемое замедление и динамическое торможение

Прямой пуск тяжелого конвейерного двигателя вызывает значительные электрические скачки и резкие механические нагрузки. Преобразователь частоты обеспечивает плавное ускорение, одновременно регулируя напряжение и частоту двигателя во время запуска.

При прямом подключении двигателя пусковой ток может составлять 600% или более от номинального тока двигателя. VFD может ограничить пусковой ток до номинального тока при полной нагрузке двигателя (100% номинального тока). Это означает снижение с 600% до 100% номинального тока.

Вы защищаете механические соединения ленты, приводные цепи и зубья шестерен, устраняя резкие механические удары при запуске. Плавное нарастание скорости предотвращает просыпание материала в местах перегрузки конвейера. Программируемые кривые ускорения позволяют увеличивать скорость без рывков сыпучего материала.

Регулируемое замедление помогает остановить конвейерные ленты с высокой инерцией без образования скоплений материала или провисания ленты. Однако наклонные конвейеры создают особые эксплуатационные риски для приводов двигателя. Гравитационная нагрузка при движении вниз разгоняет двигатель быстрее заданной рабочей частоты. Двигатель начинает работать как электрический генератор и возвращает избыточную энергию в шину VFD. При высоком внутреннем напряжении шины преобразователь частоты отключится без надлежащего рассеивания энергии.

Для рассеивания этой дополнительной энергии устанавливаются специальные динамические тормозные резисторы.

• Рассматривайте применение VFD как применение подъемного механизма для наклонных конвейеров, требующих быстрого замедления.

• Выбирайте коэффициент расчета тормозного резистора, равный 1,25 номинальной мощности двигателя.

• Согласуйте резистор с мощностью подъемного механизма при минимальном рабочем цикле 4 секунды и коэффициенте включения 25%.

• Позвольте резистору поглощать энергию в течение 4 секунд, затем охлаждайте его в течение 12 секунд при полной нагрузке.

Правильный расчет резистора предотвращает аварийные отключения из-за перенапряжения на крутых нисходящих участках конвейера. Вы настраиваете каждое применение VFD для безопасного отвода избыточной электрической энергии в мощный блок резисторов. Процесс динамического торможения преобразует кинетическую энергию торможения в тепловую энергию вдали от чувствительной силовой электроники привода. Активный VFD безопасно регулирует поток энергии. Каждый VFD полностью контролирует тяжелые движущиеся нагрузки во время планового замедления или аварийной остановки.

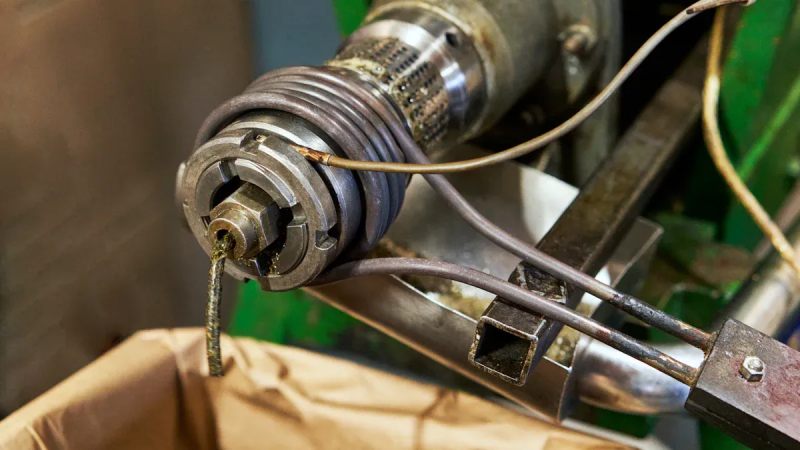

Управление экструдерами с высоким крутящим моментом с помощью систем VFD

Линии переработки пластмасс и резины требуют непрерывной высокой мощности при очень низких рабочих скоростях. Вы устанавливаете преобразователь частоты для управления плотными полимерными расплавами, предотвращая перегрев электроники VFD во время продолжительных производственных циклов. Высокое статическое трение внутри цилиндра экструдера требует немедленного крутящего момента сразу после полной остановки. Переменное сопротивление нагрузки легко может вызвать механическое заклинивание при нестабильной передаче мощности.

Точное регулирование двигателя в промышленных системах VFD

Стандартные приводы двигателя часто испытывают трудности при работе на низких скоростях из-за недостаточного крутящего момента на низкой частоте. Вы устраняете это ограничение, применяя замкнутое векторное управление потокосцеплением с обратной связью от энкодера для основного шнекового двигателя. Эта стратегия управления обеспечивает следующие ключевые показатели для тяжелого промышленного производства:

• Полный крутящий момент при 0 Гц (почти 0 об/мин)

• Точность регулирования скорости: ±0.01%

• Время отклика по крутящему моменту — миллисекунды

• Режим точного управления крутящим моментом с обратной связью от энкодера

Такая точная система обратной связи позволяет VFD поддерживать точное положение вала при изменяющихся нагрузках. Вы можете сравнить стратегии управления, изучив опубликованные технические характеристики приводов:

Ваш процесс поддерживает строгие размеры продукции, когда привод сохраняет постоянное движение вала. Точное управление скоростью двигателя предотвращает засорение загрузочной горловины густым сырьем во время первоначального смешивания. Активный VFD мгновенно регулирует напряжение для поддержания оптимального потока полимера через экструзионную головку.

Регулирование давления расплава с помощью PID и тепловые блокировки

Качество полимерной продукции напрямую зависит от стабильного давления расплава внутри цилиндра. Вы подключаете преобразователь давления расплава непосредственно к внутреннему PID-контуры основного блока VFD. Преобразователь давления непрерывно измеряет незначительные изменения давления возле экструзионной головки. Затем внутренний контроллер VFD автоматически регулирует скорость вращения шнека для стабилизации давления. Такая быстрая регулировка скорости предотвращает скачки подачи сырья и защищает от опасного избыточного давления в цилиндре.

Вы повышаете точность управления процессом, напрямую связывая работу привода с зонами нагрева вдоль цилиндра экструдера. Холодный необработанный пластик может заблокировать тяжелый загрузочный шнек при простое оборудования. Запуск двигателя при наличии твердого пластика приведет к срезу витков шнека и разрушению мощных приводных валов. Вы настраиваете аппаратные тепловые блокировки в логике управления применением VFD. Привод блокирует команды запуска до тех пор, пока каждая зона нагрева цилиндра не достигнет заданной целевой температуры.

Современный VFD непрерывно отслеживает ток двигателя во время производства, защищая дорогостоящие компоненты шнека. Если тепловые датчики обнаруживают внезапное падение температуры, система безопасности немедленно срабатывает. VFD снижает скорость шнека до того, как неподвижный материал загустеет внутри цилиндра. Интеллектуальный VFD предотвращает перегрузку по температуре во всех зонах нагрева. Вы поддерживаете стабильное качество материала, а VFD защищает механические компоненты от сильных эксплуатационных нагрузок. Эта интегрированная стратегия защиты сокращает дорогостоящие простои во время длительной промышленной экструзии. Каждый VFD обеспечивает безопасную работу в сложных производственных условиях.

Меры защиты и интеграция приводов Canroon

Снижение скачков dV/t и токов заземления вала

Длинные кабели двигателя создают опасные скачки высокого напряжения. Быстрое переключение вызывает электрические волны, которые со временем повреждают изоляцию двигателя. Для защиты оборудования необходимо установить соответствующие выходные фильтры.

• Для кабелей двигателя длиной от 30 до 100 метров установите фильтр dV/dt для ограничения скачков напряжения.

• Для кабелей длиной от 100 до 150 метров установите синусоидальный фильтр для полной защиты изоляции проводов двигателя.

• Для кабелей длиной более 150 метров запросите у производителя привода специальные сетевые дроссели.

Установка фильтра dV/dt ограничивает скачки высокого напряжения, защищает компоненты двигателя и предотвращает преждевременный выход системы привода из строя.

Скачки высокочастотного напряжения также создают опасное напряжение на валу. Эти электрические заряды проходят через подшипники и вызывают глубокое точечное выкрашивание. Вы предотвращаете износ подшипников, устанавливая заземляющие кольца вала. Разъемные кольца легко устанавливаются на соединенные двигатели с помощью токопроводящего клея. Сплошные кольца устанавливаются заподлицо во время стандартного технического обслуживания. Эти кольца безопасно отводят опасные электрические токи в землю. Такая конструкция устраняет повреждающие токи подшипников во всем тяжелом приводном оборудовании.

Расчет вариантов принудительного охлаждения для непрерывной работы на низкой скорости

Медленная круглосуточная работа машин снижает охлаждающую способность стандартных вентиляторов двигателя. Низкие скорости быстро вызывают накопление тепла в обмотках двигателя. Приводы Canroon решают эту проблему нагрева с помощью интеллектуальных функций теплового контроля. Основной VFD отслеживает внутренние датчики температуры в режиме реального времени. Этот привод автоматически активирует правила безопасности для низких скоростей при длительной работе. Активный VFD изменяет выходное напряжение, предотвращая перегрев двигателя.

Для поддержания безопасной температуры устанавливаются отдельные вентиляторы охлаждения двигателя. Дополнительный вентилятор обеспечивает постоянный воздушный поток независимо от скорости вращения двигателя. Вы можете задать пользовательские настройки привода в программном обеспечении привода Canroon. Этот интеллектуальный привод экономит энергию и постоянно контролирует температуру. Вторичный VFD подает предупреждения до возникновения теплового повреждения. Основной VFD защищает проводку двигателя от резких скачков температуры. Каждый дополнительный привод передает важные данные о нагреве в центральную сеть. Главный привод сохраняет управление на всех скоростях двигателя. Этот мощный привод предотвращает повреждение двигателя из-за нагрузок при работе на низкой скорости. Вся система привода обеспечивает плавную мощность с высоким крутящим моментом при горячих тяжелых операциях.

Промышленная связь по Fieldbus и автоматизированное сетевое управление

Обмен данными в реальном времени через PROFINET и EtherNet/IP

Вы напрямую подключаете современные системы приводов к главным контроллерам с помощью быстрых промышленных сетей. Такая быстрая связь ускоряет передачу команд по всей производственной линии. Быстрые сети, такие как PROFINET и EtherNet/IP, оперативно передают настройки скорости каждому активному приводу. Один цифровой кабель заменяет большие пучки старых управляющих проводов. Вы настраиваете простые маршруты передачи данных в программном обеспечении для удобного управления приводами.

Интеллектуальные заводские сети обеспечивают надежное управление множеством связанных машин. Главный контроллер передает интерфейсу привода команды запуска, остановки и скорости. Каждый подключенный привод мгновенно получает обновления, обеспечивая синхронное движение конвейерных лент. Современные сетевые карты устанавливаются непосредственно в дополнительные слоты блока привода. Такая быстрая установка экономит трудозатраты и защищает сигналы от электрических помех.

Мониторинг диагностических параметров и профилактическое обслуживание

Постоянный сбор данных превращает простые системы управления двигателями в интеллектуальные датчики предприятия. Главный контроллер считывает текущие рабочие параметры каждого привода в сети. Привод измеряет ток двигателя встроенными датчиками, помогая выявлять будущие неисправности. Этот четкий сигнал предоставляет важные сведения для технического обслуживания и лучше противостоит промышленным помехам, чем вибрационные испытания.

Интеллектуальные средства мониторинга выявляют неисправности задолго до фактического выхода компонентов из строя. Вы передаете постоянные показания тока от привода непосредственно в программное обеспечение мониторинга. Главная система использует проверенные математические методы для раннего обнаружения износа оборудования:

• Анализ сигнатуры тока двигателя (MCSA) с классификацией на основе нечеткой логики

• Методы машины опорных векторов (SVM) и k-ближайших соседей (KNN)

• Методы дерева решений, случайного леса и линейного дискриминантного анализа (LDA)

• Методы наивного байесовского классификатора Гаусса (GNB) и генетического алгоритма-SVM

• Искусственные нейронные сети (ANN) и сверточные нейронные сети (CNN)

Раннее выявление неисправностей предотвращает внезапные остановки производства на тяжелых экструдерах с высоким крутящим моментом. Журнал памяти внутри привода записывает быстрые скачки тока и небольшие изменения нагрузки. В случае чрезмерного повышения электрических параметров ремонтная команда быстро получает сетевые предупреждения от системы привода. Вы заранее планируете ремонтные работы и повышаете общую производительность предприятия с помощью каждого подключенного привода.

Вы повышаете производительность двигателя, выбирая приводы для тяжелых режимов, используя синусоидальные фильтры и подключая датчики давления к контурам управления. Установка преобразователя частоты защищает провода двигателя от скачков высокого напряжения и накопления тепла. Точное управление крутящим моментом обеспечивает значительные практические преимущества для вашего предприятия. Вы снижаете износ оборудования, предотвращаете внезапные простои, повышаете безопасность работников и получаете максимальную производительность предприятия.

Каждый блок VFD поддерживает стабильное электропитание во время тяжелых производственных циклов. Современная система VFD защищает шнеки экструдеров с высоким крутящим моментом от механических ударов. Каждый подключенный VFD защищает оборудование, а главная система VFD снижает энергопотребление. Обратитесь сегодня к специалистам Canroon по применению VFD, чтобы модернизировать системы автоматизации приводов.

Часто задаваемые вопросы

В чем разница между номинальными характеристиками VFD для тяжелого и нормального режима работы?

Вы выбираете VFD для тяжелого режима работы для постоянных нагрузок, таких как экструдеры. Этот VFD обеспечивает перегрузку 150% в течение 60 секунд. VFD для нормального режима работы используется для насосов и стандартного оборудования и обеспечивает перегрузку 110%. Правильные настройки привода предотвращают внезапные отключения тяжелого оборудования.

Как VFD снижает пусковой ток двигателя при запуске?

Прямой запуск двигателя вызывает ток, составляющий 600% от его нормального значения. Современный VFD ограничивает этот электрический скачок до 100% номинального тока. Активный VFD одновременно регулирует напряжение и частоту. Каждый VFD защищает приводные ремни и зубья шестерен от резких ударов. Каждый VFD обеспечивает безопасность ежедневной работы.

Зачем нужны выходные фильтры на длинном кабеле VFD двигателя?

Длинные кабели создают скачки высокого напряжения, которые со временем повреждают изоляцию проводов двигателя. Фильтр dV/dt устанавливается при длине кабеля двигателя от 30 до 100 метров. Синусоидальный фильтр защищает изоляцию проводов при длине кабеля до 150 метров. Каждый VFD работает эффективнее при стабильном электропитании.

Как VFD оптимизирует управление скоростью экструдеров с высоким крутящим моментом?

Векторный VFD с замкнутым контуром использует обратную связь от датчиков для обеспечения полной мощности при нулевой скорости. Этот специальный VFD управляет скоростью шнека с точностью 0.01%. Основной VFD напрямую подключается к датчикам давления в горячем расплаве. Вторичный VFD управляет дополнительным оборудованием на рабочей линии.
