Технология индукционного нагрева на основе IGBT используется в качестве современного твердотельного электромагнитного метода нагрева. Твердотельные биполярные транзисторы с изолированным затвором преобразуют обычный переменный ток из розетки частотой 50 или 60 Гц в быстродействующий переменный ток частотой от 20 кГц до 100 кГц. Передовая технология IGBT обеспечивает это быстрое преобразование энергии внутри современного оборудования. Затем этот высокочастотный ток поступает непосредственно в индукционную катушку. Активная катушка создает сильное магнитное поле, которое быстро генерирует бесконтактное джоулево тепло внутри обрабатываемых металлических объектов. Современное оборудование для индукционного нагрева на основе IGBT обеспечивает точное цифровое управление для выполнения сложных задач нагрева. Благодаря использованию высококачественной технологии IGBT вы получаете максимальную мощность и скорость при минимальных потерях тепла во время обработки горячих металлов.
Основные выводы
Технология IGBT преобразует обычный электрический ток в быстро движущуюся энергию, что позволяет очень быстро нагревать металл.
Высокочастотные магнитные поля создают внутренние электрические токи, которые быстро генерируют тепло внутри обрабатываемых металлов, не касаясь их.
Современные IGBT-транзисторы обеспечивают точный контроль температуры, сокращая при этом потери энергии и снижая счета за электроэнергию.
Интеллектуальные средства защиты предохраняют чувствительные электрические компоненты от внезапных скачков напряжения.
На предприятиях и в коммерческих кухнях эта технология используется для легкой плавки металлов, придания формы раскаленному железу и прямого нагрева сковородок.
Что такое технология индукционного нагрева на основе IGBT?
Современные заводы используют технологию индукционного нагрева на основе IGBT для быстрого нагрева металлов. В этом устройстве для эффективного преобразования энергии используются интеллектуальные твердотельные полупроводники. Вы можете легко контролировать процесс нагрева металла, одновременно сокращая расходы на электроэнергию.

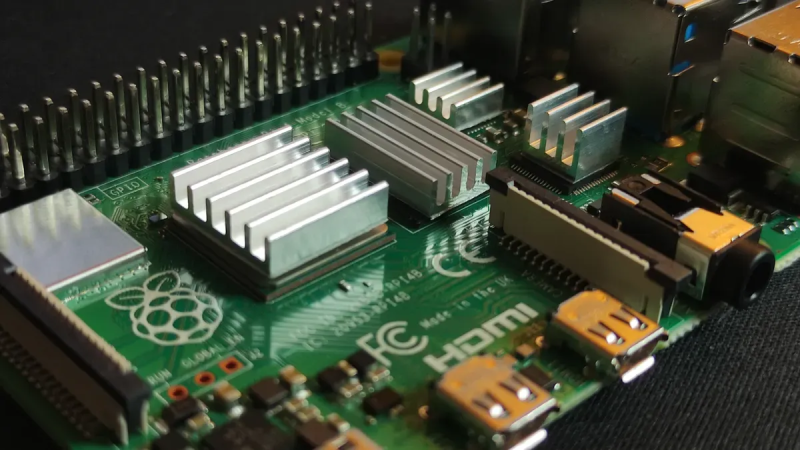

Роль твердотельных полупроводников
В старых силовых установках рабочие использовали громоздкие вакуумные лампы и тиристорные переключатели. Эти медленные компоненты плохо справлялись с высокими мощностями. Современные системы работают на основе технологии IGBT. Биполярный транзистор с изолированным затвором сочетает в себе лучшие характеристики двух разных схем транзисторов. Он объединяет управляемое напряжением высокое входное сопротивление MOSFET с низким напряжением насыщения биполярного транзистора. Такая комбинированная схема обеспечивает быстрое переключение высокой мощности внутри индукционной машины.
Благодаря управляемому напряжением затвору IGBT требуется очень мало мощности для управления. В то же время коллектор выталкивает неосновные носители заряда, чтобы уменьшить потери напряжения при протекании больших токов. Передовая технология IGBT используется в мощных индукционных станках на заводах, поскольку она справляется с огромными нагрузками без потерь энергии. Компания Canroon является лидером в производстве высококачественных твердотельных источников питания для IGBT . Их системы преобразуют обычное сетевое переменное напряжение в высокочастотную энергию. Этот стабильный поток энергии помогает работать плавильным печам без резких перепадов напряжения. Персонал завода полагается на эти блоки питания для бесперебойной плавки меди и стали.
Архитектура резонансного инвертора
В твердотельных индукционных нагревателях используются резонансные инверторные петли для генерации стабильного высокочастотного переменного тока. Инвертор быстро переключает электрические токи, передавая энергию через индукционную катушку. В зависимости от ваших целей плавления можно выбрать одну из двух основных схем резонансного инвертора.
Последовательные резонансные петли упрощают запуск процесса быстрой плавки латуни. Тем не менее, крупные промышленные плавильные заводы обычно выбирают параллельные резонансные инверторы. Параллельные схемы лучше подходят для больших объемов плавильных печей для металлолома. Вы получаете стабильный поток энергии, даже когда температура расплавленного металлического сплава изменяется внутри катушки.
Компания Canroon производит мощные блоки питания с использованием современной технологии IGBT. Их интеллектуальные системы управления автоматически регулируют рабочие частоты во время сложных работ по плавке железа. Такая конструкция обеспечивает надежную подачу питания непосредственно в вашу печь для плавки алюминия. Надежная технология IGBT гарантирует максимальную скорость нагрева при выполнении повседневных задач по плавке металла. Вы защищаете чувствительные компоненты схемы от опасных скачков напряжения во время выполнения тяжелых промышленных работ по плавке.
Как работает процесс нагрева IGBT-транзисторов
Электронный каскад: высокоскоростное переключение переменного тока
Вы преобразуете необработанную электроэнергию из сети в высокочастотный переменный ток посредством последовательных этапов преобразования энергии:
Мостовой выпрямитель преобразует трехфазное переменное напряжение сети от 400 до 660 В в стабильную шину постоянного тока от 500 до 850 В, сглаживаемую конденсатором звена постоянного тока.
Высокоскоростные переключатели, созданные на основе технологии IGBT, прерывают этот стабильный поток постоянного тока на частотах переключения до 50 кГц.
Резонансный LC-фильтр преобразует прерывистые прямоугольные импульсы в чистый синусоидальный переменный ток внутри индукционной катушки.
Эта эффективная последовательность преобразования обеспечивает надежную работу индукционных систем на промышленных предприятиях. Мощные модули IGBT на 1200 В регулируют высокие токи от 50 кВт до 6000 кВт мощности. Современная технология IGBT ограничивает потери энергии при переключении ниже 50 кГц, защищая чувствительные силовые компоненты. Вы получаете точный контроль температуры во время непрерывных процессов плавки железа. Передовая твердотельная технология IGBT предотвращает разрушительные скачки напряжения внутри блока питания . Точное управление частотой обеспечивает точный контроль температуры во время каждого цикла плавки меди. Вы достигаете высокой скорости нагрева для тяжелых операций плавки стали. Надежная технология IGBT обеспечивает бесперебойную работу ваших высокопроизводительных линий плавки алюминия без неожиданных остановок. Переключатель IGBT быстро срабатывает каждую секунду. Каждое устройство IGBT работает с высокой электрической эффективностью. Быстродействующие компоненты IGBT справляются с большими нагрузками. Аппаратное обеспечение IGBT поддерживает оптимальную производительность при изменяющихся нагрузках.
Электромагнитный столик: вихревые токи и нагрев
Высокочастотный переменный ток создает сильное осциллирующее магнитное поле вокруг обрабатываемой катушки в соответствии с законом Фарадея. Это динамическое поле индуцирует интенсивные циркулирующие вихревые токи внутри обрабатываемой детали. Вы генерируете локальное тепло за счет плотности мощности Джоуля, выраженной в простом тексте как p = ρ J². Полные классические потери на вихревые токи описываются формулой Pₑ = kₑ B_max² f² t² m, а полные потери тепла за счет сопротивления — формулой P = I²R.
Индуцированная плотность тока экспоненциально убывает от поверхности по формуле J(x) = J0 e^(-x/δ), где глубина дельта представляет собой глубину проникновения тока.
При определенной глубине проникновения тока плотность тока падает до 37% от ее поверхностного значения. Более высокие рабочие частоты заставляют вихревые токи проникать в неглубокую поверхностную оболочку. Медь демонстрирует глубину проникновения 652 мкм при 10 кГц , которая уменьшается до 206 мкм при 100 кГц. Высокая магнитная проницаемость придает стали гораздо меньшую глубину проникновения, чем немагнитному алюминию, при одинаковых частотах.
Вы осваиваете индукционную плавку в ходе ежедневных производственных циклов. Специализированное индукционное плавильное оборудование быстро превращает металлолом в расплавленные массы. Эффективная индукционная плавка ускоряет производство. Каждый процесс индукционной плавки основан на мгновенном нагреве. Современные индукционные плавильные системы оптимизируют энергопотребление, обеспечивая чистоту процесса. Высокопроизводительная индукционная плавка передает интенсивную тепловую энергию непосредственно металлическим заготовкам. Стабильная производительность индукционной плавки обеспечивает эффективную работу вашего предприятия. Быстрая индукционная плавка минимизирует потери энергии во время операций. Точное управление индукционной плавкой обеспечивает безопасность рабочей среды во время обработки в горячем состоянии. Промышленная индукционная плавка позволяет без труда создавать чистые металлические сплавы.
Вы обеспечиваете точный контроль температуры на протяжении всего цикла плавки металла. Быстрый внутренний нагрев ускоряет процессы плавки латуни в пакетном режиме. Твердотельные индукционные блоки обеспечивают стабильную мощность при выполнении сложных задач плавки сплавов. Вы плавно переходите от простой плавки лома к окончательной разливке металла. Контролируемая плотность мощности защищает футеровку печи во время сложных работ по плавке железных сплавов. Стабильный электромагнитный индукционный нагрев обеспечивает превосходную тепловую эффективность при всех промышленных процессах плавки. Современная технология IGBT максимизирует передачу энергии на протяжении каждой рабочей смены.
Преимущества индукционного нагревательного оборудования на основе IGBT.
Современные заводы используют индукционное нагревательное оборудование на основе IGBT для повышения общей эффективности нагрева. Электромагнитная энергия передается непосредственно в металлический предмет без прямого контакта. Такая прямая передача энергии увеличивает производительность завода, одновременно снижая общее энергопотребление.
Высокая тепловая эффективность и энергосбережение
Современная технология IGBT обеспечивает прямую передачу тепла металлическим заготовкам. Это позволяет избежать значительных потерь тепла в воздух при выполнении тяжелых работ. Высокоэффективные системы очень быстро преобразуют поступающую электроэнергию в полезное тепло. Такое быстрое преобразование энергии увеличивает суточную производительность и повышает эффективность цеха. Современные установки достигают высокой эффективности при выполнении любых операций нагрева.
Быстрая обработка ускоряет производство при непрерывном режиме плавки. Быстрые циклы нагрева повышают производительность цеха при плавке металлолома. Современные заводы работают в сталеплавильных печах непрерывно, поддерживая высокую общую производительность. Контролируемый нагрев ускоряет плавку железа и латуни. Правильное использование энергии улучшает плавку легированных сплавов, сокращая при этом потери энергии. Контролируемая подача тепла ускоряет плавку алюминия, защищая при этом детали машин. Высокая производительность увеличивает объемы плавки металла и расширяет ежедневную производственную деятельность завода. Вы снижаете эксплуатационные расходы за счет повышения эффективности. Современные системы обеспечивают высокую эффективность для увеличения общей производительности плавки.
Точное управление мощностью и плавное переключение
Передовая технология IGBT обеспечивает быстрое цифровое управление мощностью при изменяющихся нагрузках. Датчики температуры в реальном времени передают данные непосредственно на цифровой контроллер. Вы можете мгновенно изменять настройки для поддержания точного контроля температуры во время деликатных работ. Мгновенное управление с обратной связью обеспечивает быстрое время отклика на протяжении длительных производственных циклов. Точные контуры обратной связи обеспечивают стабильный контроль температуры на этапах плавки меди. Вы поддерживаете строгий контроль температуры, чтобы предотвратить тепловое повреждение во время циклов обработки. Высокая точность управления мощностью повышает общую производительность цеха и обеспечивает стабильное качество продукции.
Современное индукционное нагревательное оборудование на основе IGBT использует интеллектуальные механизмы мягкого переключения для защиты внутренних компонентов схемы:
Технология мягкого переключения с принудительным резонансом регулирует параметры в каждом цикле, обеспечивая высокую производительность при изменении электрической нагрузки, напряжения и уровня нагрева.
Технология мягкого переключения снижает потери энергии при переключении внутри каждого IGBT-модуля, а также уменьшает вредные магнитные помехи.
Более низкие темпы повышения напряжения позволяют стандартным, недорогим компонентам достигать отличных рабочих результатов.
Этот метод мягкого переключения обеспечивает надежную физическую защиту вашего индукционного нагревательного оборудования на основе IGBT. Современная технология IGBT гарантирует стабильный поток питания во время интенсивных процессов нагрева. Вы защищаете чувствительные компоненты схемы от больших скачков напряжения в пиковые периоды производства. Надежная технология IGBT обеспечивает длительный срок службы оборудования с минимальным временем простоя на ремонт. Современная твердотельная технология IGBT обеспечивает высокую эффективность при выполнении любых сложных производственных задач. Владельцы предприятий получают более высокую производительность при минимальных долгосрочных затратах на техническое обслуживание.
Ключевые промышленные и коммерческие области применения
В промышленном производстве современные технологии нагрева обеспечивают скорость и точность. Крупные перерабатывающие предприятия выбирают индукционное нагревательное оборудование на основе IGBT-транзисторов для максимизации общей производительности цеха.
Промышленные применения и индукционная плавка

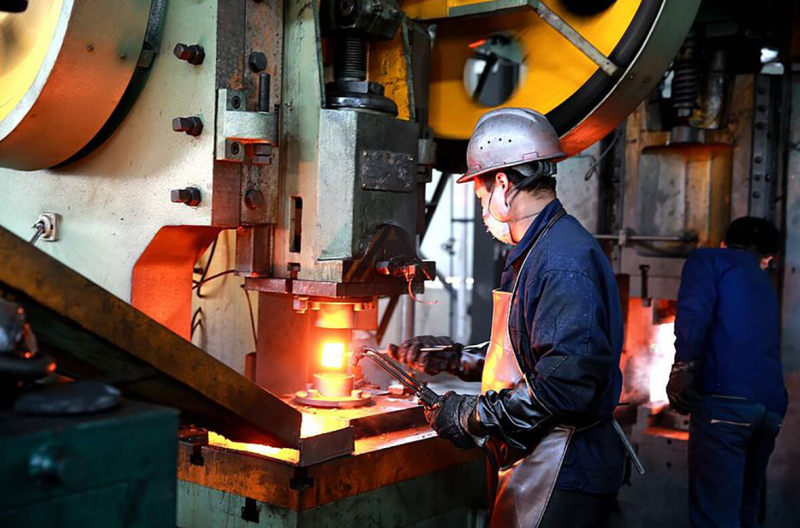

На заводах используется надежное оборудование для выполнения разнообразных задач по обработке тяжелых металлов. К основным промышленным применениям относятся индукционная закалка поверхности, индукционная ковка металла, сварка швов и индукционный отжиг. Автомобильные, аэрокосмические и машиностроительные предприятия выбирают индукционные плавильные печи для эффективной плавки в течение рабочих смен. Кроме того, в полупроводниковой промышленности эти технологии используются в реальных условиях для точной обработки кремниевых пластин.
Литейные цеха используют индукционные плавильные печи для быстрой обработки заготовки из металла. Технология индукционной закалки упрочняет поверхность стали, сохраняя при этом внутреннюю прочность. Рабочие используют индукционную ковку для безопасной формовки горячих сплавов. Современные твердотельные IGBT-компоненты обеспечивают стабильный ток в каждой индукционной катушке. Высокая тепловая эффективность ускоряет непрерывные процессы плавки металла. Быстрая обработка увеличивает производительность завода и повышает ежедневную производительность. Специализированные системы обеспечивают надежную плавку железа и меди. Современные системы плавки сплавов обеспечивают быстрые циклы обработки. Процедуры плавки чистого лома сокращают потери материала. Чистые процессы плавки металла защищают окружающую среду.
Промышленные системы и индукционные плиты
В профессиональных кухнях используются энергосберегающие системы для быстрого приготовления пищи. Предприятия общественного питания устанавливают современные индукционные плиты вместо газовых горелок. Современные индукционные кухонные приборы передают электромагнитную энергию непосредственно в чугунные кастрюли.
Высокоэффективные технологии приготовления пищи ускоряют процесс приготовления, одновременно снижая потери тепла. Рестораны выбирают индукционные плиты для точного контроля температуры. Высокая скорость индукционного приготовления пищи приносит пользу в повседневной работе. Шеф-повара внедряют индукционные плиты для повышения безопасности на кухне. В целом, внедрение индукционных плит в коммерческом использовании продолжает расти во всем мире.
Компания Canroon производит специализированные установки для сложных условий эксплуатации в реальных полевых условиях. Операторы выполняют пять этапов снятия напряжения:
Очистите зону сварки и установите датчики.
Нагревайте сварной шов с постоянной скоростью.
Поддерживайте температуру сварного шва на требуемом уровне.
Медленно охлаждайте сварной шов.
Проверьте сварной шов на наличие дефектов.
Специально разработанные инструменты для полевых работ повышают производительность технического обслуживания. На нефтепроводе в Северной Америке ремонтные бригады сократили время ремонта защитных муфт с 12 до 4 часов . Эта существенная экономия времени повышает производительность на объекте. Бригады, занимающиеся ремонтом трубопроводов, применяют целенаправленный предварительный нагрев перед сваркой швов . Рабочие на местах безопасно выполняют работы по снятию напряжений без использования открытого огня. Эти уникальные конструкции индукционных нагрева повышают производительность работ на трубопроводах.
Современные заводы используют передовые технологии IGBT для очень быстрого управления питанием. Высокоскоростное переключение преобразует электроэнергию из сети в точное магнитное тепло. Это обеспечивает высокую скорость нагрева при каждой индукционной плавке. Рабочие заводов заменяют старые силовые лампы на интеллектуальную технологию IGBT, чтобы оптимизировать ежедневное производство. Простое управление обеспечивает точный контроль температуры во время длительных циклов индукционной плавки. Современные предприятия используют индукционную плавку для модернизации процессов плавки лома и стали. Чистая индукционная плавка ускоряет время нагрева. Интеллектуальные этапы индукционной плавки значительно улучшают производственный процесс. Компания Canroon поставляет надежное индукционное нагревательное оборудование IGBT для промышленных нужд по всему миру. Передовая технология IGBT обеспечивает работу мощного оборудования на современных производственных предприятиях. Интеллектуальная технология IGBT гарантирует долгосрочную успешную работу.
Часто задаваемые вопросы
Почему вы выбираете системы на базе IGBT для индукционной плавки?
Вы выбираете твердотельные IGBT-транзисторы, потому что они очень быстро переключают мощность. Эти интеллектуальные системы обеспечивают полезное тепло на каждом этапе индукционной плавки. Современные установки модернизируют ваши задачи по индукционной плавке лома. Вы получаете точный контроль температуры, безопасно выполняя ежедневные работы по индукционной плавке стали.
В каких промышленных областях используется тепловая мощность IGBT-транзисторов?
На современных заводах можно увидеть множество сложных производственных процессов. Литейные цеха используют это оборудование для стабильной индукционной плавки железа и латуни. Машина обеспечивает высокую скорость нагрева. Кроме того, она позволяет лучше контролировать температуру при деликатных процессах индукционной плавки меди.
Каким образом использование IGBT-транзисторов повышает эффективность индукционной плавки сплавов?
Блоки питания на базе IGBT-транзисторов автоматически изменяют рабочие частоты. Это обеспечивает плавный поток энергии во время индукционной плавки твердых сплавов. Быстрое изготовление твердотельных компонентов снижает общие потери энергии. Это позволяет увеличить суточную производительность индукционной плавки металлов, одновременно защищая чувствительные компоненты оборудования от внезапных скачков напряжения.
Можно ли использовать IGBT-транзисторы в полевых условиях?
Да, портативные установки можно доставлять на удаленные рабочие места. Рабочие быстро проводят предварительный нагрев труб и снятие напряжений в сварных швах . Эти компактные инструменты обеспечивают равномерный нагрев обрабатываемых металлов без открытого огня. Это ускоряет полевые работы, обеспечивая при этом полную безопасность рабочей зоны.
Каким образом высокоскоростное переключение повышает чистоту индукционной плавки?
Быстрое переключение преобразует постоянный ток в быстродействующий переменный ток. Благодаря индуцированным вихревым токам быстро создается внутренний нагрев. Этот метод ускоряет циклы индукционной плавки лома. Он обеспечивает сохранность смесей чистых металлов во время каждой чистой индукционной плавки.
