Современный частотно-регулируемый привод (VFD) для насосных систем меняет подход к управлению движением жидкости. В старых установках для замедления потока жидкости используются механические дросселирующие клапаны. Вместо этого частотно-регулируемые приводы напрямую изменяют скорость двигателя в соответствии с фактическими потребностями системы. За счёт устранения дополнительных перепадов давления на клапанах можно сэкономить до 30% энергии. Такая интеллектуальная динамическая регулировка давления с переменной скоростью снижает физическую нагрузку на уплотнения и рабочие колёса. Плавный пуск уменьшает повреждение валов и подшипников с течением времени. В результате насосы защищены от повреждений, а внезапные остановки системы предотвращаются. Модернизация установки снижает общие затраты и повышает долгосрочную надёжность всех промышленных насосных систем.

Основные выводы

• VFD напрямую изменяют скорость двигателя, снижая энергопотребление до 50 процентов.

• Плавный пуск защищает компоненты насосов, предотвращая резкие скачки давления и повреждения от гидроударов.

• Замена старых регулирующих клапанов на электронные приводы устраняет избыточное давление в трубопроводе и снижает затраты на ремонт.

• Встроенные функции безопасности заблаговременно отключают двигатель, предотвращая работу без воды и повреждение из-за перегрева.

• Правильный выбор приводной системы помогает оборудованию дольше работать как на промышленных, так и на городских водопроводных объектах.

Принцип работы частотно-регулируемых приводов в насосных системах

Регулирование частоты и механическое дросселирование

Движение жидкости в трубопроводах системы можно регулировать с помощью частотно-регулируемых приводов. В традиционных установках двигатели работают на максимальной скорости, а клапаны дросселируют выходной поток. В отличие от них электронные приводы напрямую регулируют производительность.

• VFD регулирует скорость двигателя, изменяя частоту электрического тока, подаваемого на двигатель.

• Скорость регулируется изменением как напряжения, так и частоты, подаваемых на двигатель.

• Основная задача в насосных системах — изменение скорости насоса, напрямую регулирующее расход и давление в системе.

Старое механическое дросселирование приводит к огромным потерям электроэнергии. Снижение скорости системы с помощью интеллектуального управления двигателем позволяет значительно экономить энергию.

Динамическое управление потоком и замена клапанов

Дросселирующие клапаны заставляют насосы перемещать воду при искусственно повышенном давлении. Это дополнительное сопротивление приводит к сильной вибрации, утечкам через вал и быстрому повреждению уплотнений.

Частотно-регулируемый привод также может снизить затраты на техническое обслуживание. Регулирующие клапаны требуют значительных затрат на обслуживание...

Заменяя старые клапаны на программируемое управление насосом, можно полностью устранить дополнительное сопротивление в линии. Интеллектуальное управление потоком легко обеспечивает потребности системы без нежелательного противодавления в трубопроводах для жидкостей.

• Снижение затрат на обслуживание: Удаление клапана сброса давления (PRV) уменьшает механическую сложность и связанные с ней затраты на ремонт.

• Увеличение срока службы оборудования: Работа насосов на более низких скоростях с VFD снижает нагрузку на подшипники и изгиб вала, продлевая срок службы уплотнений и подшипников.

Современное управление насосами модернизирует заводскую систему, обеспечивая эффективное управление потоком на протяжении многих лет.

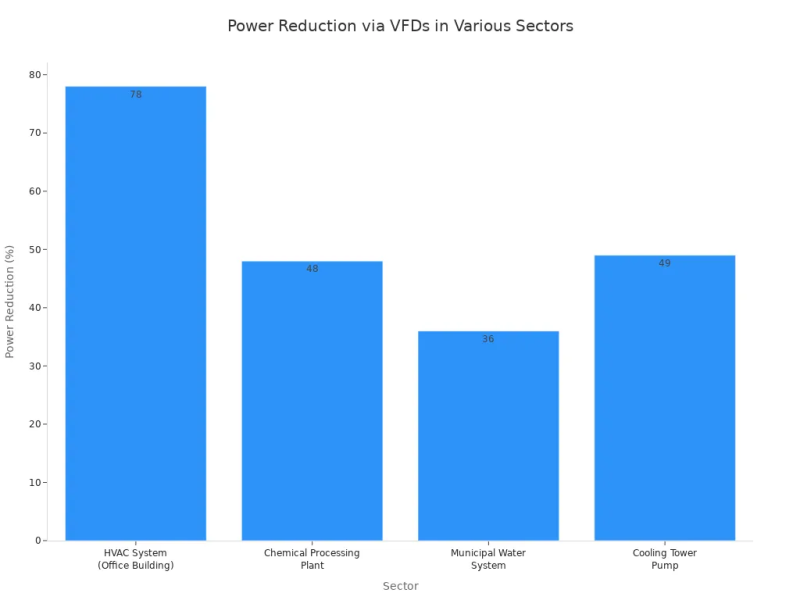

Основные преимущества VFD в насосных системах

Использование частотно-регулируемых приводов на производстве снижает энергопотребление насосов и помогает увеличить срок службы внутренних компонентов. Современные приводные системы заменяют неэффективные регулирующие клапаны автоматической регулировкой скорости, повышая энергоэффективность предприятия.

Экономия энергии благодаря законам подобия

Центробежные насосы подчиняются физическим законам, называемым законами подобия. Третий закон показывает, что энергопотребление связано с кубом скорости двигателя. Даже небольшое снижение скорости обеспечивает значительную экономию энергии. При снижении скорости двигателя на 20% энергопотребление уменьшается на 49%. Например, насос мощностью 22 kW, работающий на частоте 50 Hz, потребляет только 18.26 kW при снижении частоты до 47 Hz. Это небольшое изменение снижает потребляемую мощность на 17%. Максимальная эффективность достигается при работе двигателей насосов только на скорости, необходимой системе.

Рассмотрим насос мощностью 75 kW, работающий при расходе 60% в течение 6,000 часов в год. При использовании клапанов необходимая мощность остаётся высокой — 67 kW. Использование привода с переменной скоростью снижает необходимую мощность до 19 kW. Это простое изменение позволяет ежегодно экономить 288,000 kWh энергии.

Снижение энергопотребления напрямую обеспечивает значительную экономию затрат в повседневной работе предприятия.

Защита оборудования и плавный пуск

Запуск двигателей на полной мощности создаёт сильные ударные волны и нагрев в трубопроводах. Обычный запуск вызывает скачки электрического тока до 600% от уровня полной нагрузки. VFD для насосных систем постепенно разгоняет двигатель в течение 5–20 секунд. Такой плавный пуск удерживает пусковой ток ниже 150%. Плавный запуск обеспечивает равномерное заполнение труб и предотвращает резкие скачки давления. Медленная остановка предотвращает гидроудар при прекращении потока жидкости. Устранение ударных нагрузок защищает рабочие колёса и подшипники от износа.

Встроенная защита привода предохраняет насосы от сухого хода и перегрузок без дополнительных физических датчиков.

• Привод непрерывно контролирует электрический ток, чтобы обнаружить мгновенное прекращение потока воды.

• Параметр PRT23 задаёт источник сигнала датчика, а PRT24 устанавливает точный порог срабатывания.

• Параметр PRT28 определяет время задержки перед безопасным отключением системы.

• Параметр PRT27 выбирает выбег или управляемую остановку при чрезмерном снижении потока жидкости.

Такая интеллектуальная защита останавливает двигатель до того, как тепло от трения повредит внутренние уплотнения. Она защищает важные водные системы, предохраняет насосы от тепловых повреждений и обеспечивает стабильную долгосрочную работу.

Основные промышленные и коммерческие сценарии применения

Системы HVAC и муниципальные повысительные системы

Установка частотно-регулируемых приводов помогает управлять потоком жидкости в крупных офисах и городских водопроводных станциях. Системы кондиционирования и отопления требуют постоянной корректировки потока для поддержания комфортных условий. Приводы напрямую регулируют скорость двигателей насосов чиллеров и вентиляторов градирен. Соответствие производительности двигателя фактическому ежедневному потреблению здания позволяет значительно экономить электроэнергию. Встроенная регулировка скорости также снижает шум оборудования и упрощает автоматизацию.

В городских системах водоснабжения повысительные насосы подают свежую воду по городским трубопроводам. Старые односкоростные насосы создают резкие скачки давления, повреждающие изношенные подземные линии. Приводные системы плавно повышают или снижают скорость двигателя в течение нескольких секунд. Плавный запуск предотвращает разрушительный гидроудар и защищает трубопроводы от физических нагрузок. Установка электронных приводов на насосах повышения давления поддерживает стабильное давление в линии и увеличивает общий срок службы оборудования.

Тяжёлая промышленность и перекачивание вязких жидкостей

Производственные предприятия создают сложные условия эксплуатации для промышленных двигателей и насосов. Стандартные центробежные насосы легко перекачивают маловязкие жидкости, такие как обычная вода или простые химические смеси. Для таких насосных систем требуется привод с переменным моментом, рассчитанный на дополнительную мощность 110–120% в течение одной минуты. Соответствие производительности двигателя текущим потребностям предприятия улучшает перемещение жидкости на всех рабочих участках. Это предотвращает нежелательный перегрев двигателя и защищает чувствительное оборудование во время длительных рабочих смен.

Для перекачивания густых жидкостей, таких как горная пульпа или городские сточные воды, требуются мощные насосы объёмного вытеснения. Эти тяжёлые машины нуждаются в высоком пусковом усилии для преодоления сопротивления густой жидкости. Настройка привода на постоянный момент обеспечивает дополнительную мощность 150% в течение одной минуты. Тщательный контроль скорости предотвращает разбрызгивание густых жидкостей и оседание твёрдых частиц. Контроль скорости по замкнутому контуру поддерживает стабильный поток материала даже при изменении вязкости жидкости.

Выбор подходящего VFD для насосных применений

Управление температурой и изоляция двигателя

При выборе установки VFD для насоса на перерабатывающем предприятии необходимо тщательно оценить тепловые условия. Работа двигателя на частоте ниже 30–40 Hz снижает эффективность встроенного охлаждающего вентилятора. Уменьшенный поток воздуха приводит к накоплению тепла внутри стандартных обмоток двигателя. Эксплуатация на скорости ниже 25% от номинальной без дополнительного охлаждения быстро разрушает изоляцию. Широтно-импульсная модуляция создаёт стоячие волны в силовых линиях. Эти скачки напряжения со временем повреждают изоляцию двигателя. Для защиты стандартных насосов при низких скоростях необходимы качественные конструкции приводов.

Подбирайте мощность VFD для насосных систем с учётом всех факторов снижения номинальных характеристик, связанных с окружающей средой. Высокая температура помещения свыше 40°C снижает выходной ток на 2.5% на каждый градус. Работа на высоте более 1000m снижает электрическую мощность на 1% на каждые 100m. Герметичные шкафы NEMA 4X также требуют дополнительного снижения номинальных характеристик на 5–25%. Для тяжёлых насосов, работающих в жарких условиях, необходимы мощные приводы. Технология VFD Canroon предлагает эффективные решения для согласования двигателя и привода, защищая изоляцию оборудования и поддерживая движение жидкости.

Качество электроэнергии и подавление гармоник

Обычные выпрямители приводов создают электрические гармоники, нарушающие стабильность напряжения в промышленных системах. Высокий уровень гармоник вызывает сильный перегрев обмоток трансформаторов и срабатывание автоматических выключателей. Нормы IEEE рекомендуют поддерживать суммарное гармоническое искажение напряжения ниже 5% в ключевых точках подключения. Установка входного сетевого дросселя на 3% ограничивает высокочастотные гармонические токи при невысокой стоимости.

Недостаточное снижение гармонических токов может привести к перегреву нулевых проводников и трансформаторов, ложным аварийным сигналам VFD, проблемам с PLC и зависанию компьютеров.

Для максимального контроля качества электроэнергии устанавливайте усовершенствованные многопульсные системы. 12-пульсный преобразователь сдвигает фазы на 30 градусов, снижая 5-ю и 7-ю гармоники. 18-пульсная система сдвигает фазы на 20 градусов, устраняя гармоники ниже 17-го порядка. Использование сетевого или моторного дросселя 3% или 5% защищает обмотки двигателя, если длина линии превышает 110 ft. Такие интеллектуальные приводные системы обеспечивают стабильную работу водяных насосов без внезапных остановок на городских водопроводных объектах.

Переход на интеллектуальный привод с переменной скоростью обеспечивает значительные долгосрочные преимущества. Выбор нового VFD для насосных систем снижает энергопотребление до 50% в тяжёлых задачах, таких как перекачивание горной пульпы. Такое динамическое управление мгновенно изменяет скорость двигателя в соответствии с точными потребностями в жидкости. Снижается физический износ уплотнений и затраты на ремонт, а срок службы оборудования увеличивается. Большинство владельцев предприятий окупают затраты на установку в течение короткого периода — от 1 до 3 лет. Защитите водяные насосы и повысьте производительность предприятия. Проверьте текущую систему и свяжитесь со специалистами Canroon для подбора приводных решений.

Часто задаваемые вопросы

Сколько энергии VFD может сэкономить на промышленном оборудовании?

VFD снижают потребление электроэнергии на 30–50% при частичной нагрузке. Снижение скорости двигателя уменьшает энергопотребление в соответствии с законами физики. Это значительно сокращает ежедневные затраты на электроэнергию и защищает насосы от повышенного износа.

Как VFD защищают повысительные насосы водоснабжения от повреждения труб?

Эти приводы плавно изменяют производительность двигателя в течение 5–20 секунд. Плавный запуск предотвращает резкие скачки давления в водопроводных линиях. Встроенный контроль электрических параметров обнаруживает быстрое падение потока и останавливает насос до того, как тепло повредит внутренние уплотнения.

Может ли VFD управлять потоком жидкости без дросселирующих клапанов?

Да. Изменение электрической частоты сразу изменяет производительность. Регулирующие клапаны, требующие значительного обслуживания, можно полностью удалить из подающих трубопроводов. Устранение трения клапанов предотвращает повышение давления, снижает затраты на ремонт и обеспечивает свободное движение жидкости через мощные насосы.

Вызывает ли работа привода на низких частотах перегрев двигателя?

Работа ниже 30 Hz снижает поток воздуха от внутреннего вентилятора, что приводит к накоплению тепла в обмотках двигателя. Сильные скачки напряжения, возникающие при импульсной модуляции, также нагружают изоляцию проводов. Установка сетевых дросселей или внешних вентиляторов защищает стандартное оборудование при длительной работе на низких частотах.
