Трехфазный частотный преобразователь на 380 В изменяет напряжение питания и скорость для эффективной работы оборудования. Вы получаете точное управление трехфазным двигателем, изменяя настройки по мере необходимости. В каждой заводской конфигурации двигателя используется частотно-регулируемый привод для плавного регулирования скорости и мощности во время интенсивной работы.

Перед покупкой деталей всегда проверяйте значение тока полной нагрузки (в амперах) на этикетке двигателя. Сами по себе показатели мощности не гарантируют безопасную работу электрооборудования. Соответствие реальных значений тока предотвращает неожиданные отключения системы при интенсивной эксплуатации. Это руководство по выбору частотного преобразователя обеспечит надежность вашего оборудования и защитит ваши общие затраты на проект. Выбор оптимального частотного преобразователя требует тщательного обдумывания потребностей электрооборудования, машины и выполняемой работы.

Основные выводы

• При выборе привода ориентируйтесь на указанный на этикетке ток полной нагрузки двигателя в амперах, а не на его номинальную мощность в лошадиных силах.

• Настройте параметры управления приводом в соответствии со стабильной или изменяющейся нагрузкой машины, чтобы максимально сэкономить энергию.

• Выбирайте бессенсорные векторные приводы , чтобы обеспечить высокую мощность запуска и точный контроль скорости.

• Для защиты электрических компонентов от влаги или в суровых условиях выбирайте крышки NEMA 4X или IP66.

• Поддерживайте низкую температуру внутри корпуса, чтобы важные компоненты, называемые электролитическими конденсаторами, прослужили вдвое дольше.

Расчет электрических параметров для трехфазных систем с частотно-регулируемым приводом на 380 В.

Согласование силы тока и номинальной нагрузки двигателя.

Всегда используйте трехфазный частотный преобразователь на 380 В в паре с аналогичным трехфазным двигателем . Современные приводы рассчитаны на мощность от 0,4 кВт до 400 кВт и подходят для насосов, вентиляторов и станков с ЧПУ. Перед покупкой оборудования проверьте номинальный ток двигателя, указанный на паспортной табличке. Каждый частотный преобразователь должен безопасно выдерживать максимальные электрические токи.

Неправильные электрические параметры приведут к поломке оборудования во время длительных рабочих циклов. Работа двигателя на 380 В при напряжении 240 В снижает магнитный поток в воздушном зазоре и уменьшает общий крутящий момент. Быстрое ШИМ-переключение частотного преобразователя создает опасные скачки напряжения на клеммах проводов. На диаграмме ниже показаны проблемы, связанные с несоответствием параметров привода.

Проверьте таблицу соответствия размеров, чтобы подтвердить безопасные пределы тока и обеспечить безопасность при выполнении промышленных работ.

Исходное напряжение 380 В против однофазного повышающего преобразователя

Реальное напряжение 380 В обеспечивает высокую эффективность работы тяжелой промышленной техники. Использование трехфазного частотного преобразователя на больших вентиляторах снижает энергопотребление до 50% по сравнению с установками с фиксированной скоростью. Повышающий преобразователь с ШИМ-управлением работает с КПД ≥94% . При этом прямые силовые соединения обеспечивают более высокую надежность при выполнении сложных заводских задач.

Частотно-регулируемые приводы (ЧРП) не могут повышать уровень напряжения, поэтому они никогда не преобразуют низкую входящую мощность в более высокую выходную мощность. ЧРП может принимать более высокое напряжение и выдавать более низкое, но ваш двигатель будет потреблять больший ток при той же мощности.

Системы фазового преобразования создают дополнительные ограничения для чувствительных станков с ЧПУ, работающих с частотным преобразователем.

• Предназначен только для простых электродвигателей.

• Предназначен для питания одного выходного напряжения.

• Не подходит для сложных механизмов с множеством элементов управления.

• Прерывистые сигналы прямоугольной формы создают вредные гармонические искажения.

• Может создавать нежелательные электрические помехи.

• Для полной защиты двигателя необходимы дополнительные фильтры в линии электропередачи.

Настоящий частотно-регулируемый привод обеспечивает превосходное управление мощностью. Реальное электропитание от сети гарантирует стабильное управление трехфазными двигателями для всех ваших систем.

Выбор оптимального частотно-регулируемого привода для приводов Canroon

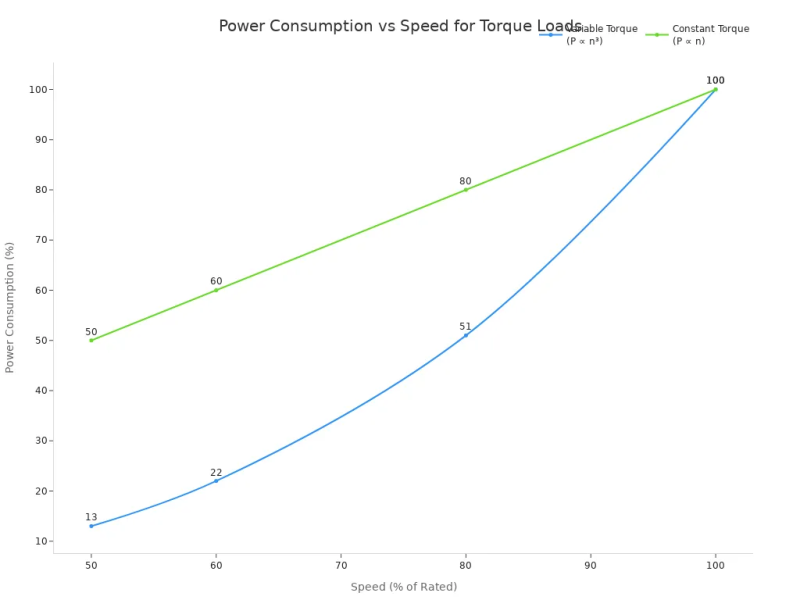

Применение постоянного и переменного крутящего момента

Необходимо подобрать приводные системы, точно соответствующие нагрузке вашего механического оборудования. Для задач с переменным крутящим моментом, таких как центробежные насосы, требуется меньший ток при работе на низких оборотах. Потребление энергии изменяется по кубической формуле, связанной со скоростью вращения машины ( P ∝ n³ ). Снижение скорости вращения двигателя до 80% уменьшает потребление энергии до 51%. Частотно-регулируемый привод с переменным крутящим моментом улучшает работу насоса и создает энергосберегающую систему. Эффективное управление энергопотреблением снижает ежедневные эксплуатационные расходы при длительных сменах на предприятии.

Для систем с постоянным крутящим моментом необходима стабильная вращательная мощность на всех скоростях вращения. Конвейеры и станки с ЧПУ требуют полного крутящего момента вала двигателя даже при медленном движении. Снижение скорости вращения двигателя до 50% напрямую уменьшает потребление энергии до 50%. Выбор оптимального профиля частотного преобразователя предотвращает внезапные остановки двигателя и опасное перегрев.

Бессенсорная векторная регулировка в приводах Canroon

Приводы Canroon используют интеллектуальный бессенсорный векторный код для измерения внутреннего потока ротора. Частотный преобразователь постоянно проверяет данные о токе и напряжении для расчета скольжения двигателя. Этот метод позволяет поддерживать крутящий момент двигателя на уровне 200% от номинального до частоты около 1 Гц без использования энкодеров. Ваш частотный преобразователь мгновенно изменяет частоту, обеспечивая стабильную работу оборудования. Вы получаете плавный выходной сигнал на низких скоростях для тяжелых станков и оборудования с ЧПУ. Бессенсорные векторные системы обеспечивают точное управление трехфазным двигателем в широком диапазоне скоростей.

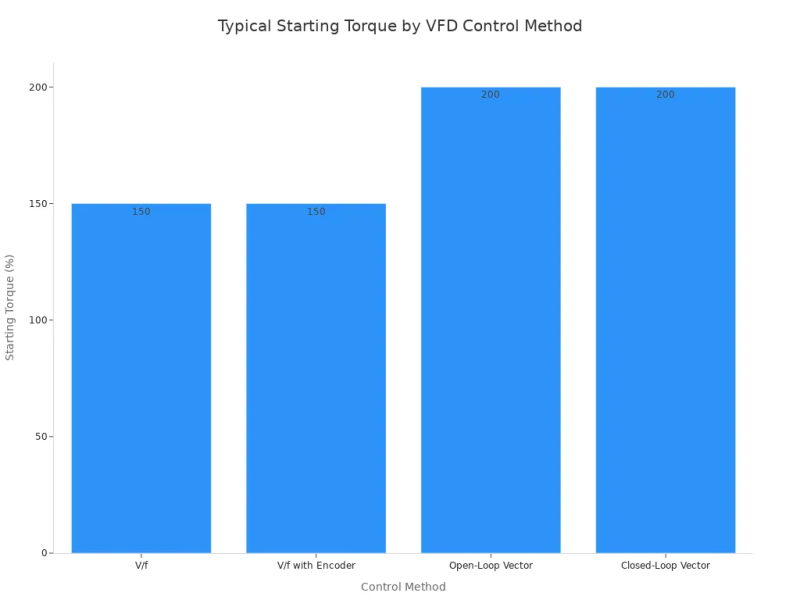

Базовые настройки частотного преобразователя обеспечивают пусковой момент всего 150% при частоте 3 Гц. В режимах векторного управления с разомкнутым контуром пусковой момент увеличивается до 200% при частоте 0,3 Гц. Эта дополнительная мощность способствует оптимизации энергопотребления на сложных производственных линиях. Приобретение оптимального частотного преобразователя с векторным управлением обеспечивает стабильный баланс выходной мощности двигателя. Выбор оптимальной конфигурации частотного преобразователя улучшает вашу трехфазную систему для сложных задач.

Классификация корпусов и защита окружающей среды

Стандарты IP и NEMA для работы в суровых промышленных условиях.

Необходимо защитить частотно-регулируемый привод от суровых производственных условий. Водяные брызги, пыль в воздухе и химические вещества быстро выводят из строя чувствительные электронные схемы. Использование стандартного корпуса в агрессивной среде увеличивает вероятность отказа оборудования в 3–5 раз. Надлежащая защита и экранирование продлевают срок службы ваших силовых агрегатов.

В условиях сильного воздействия химических веществ или высокой влажности выбор соответствующего стандарта шкафа обеспечивает бесперебойную работу предприятия.

Для агрессивных, морских или химических сред требуется класс защиты корпуса NEMA 4X / IP66 , а материалом должен быть нержавеющая сталь 316 или стеклопластик (GRP) .

Стратегия терморегулирования и охлаждения

Герметичные защитные шкафы создают серьезные проблемы с отводом тепла для вашего привода на 380 В. Водонепроницаемый шкаф NEMA 4 блокирует нормальную циркуляцию воздуха. Это удерживаемое тепло повышает внутреннюю температуру, вынуждая вас устанавливать активные системы охлаждения, такие как теплообменники или кондиционеры.

Внутренний нагрев влияет на производительность привода, вызывая со временем деградацию важных компонентов. Тепловое напряжение непосредственно воздействует на внутренние электролитические конденсаторы. Нагрев ускоряет высыхание электролита внутри этих деталей.

Для предотвращения перегрева необходимо регулярно очищать радиаторы приводов. Хорошая циркуляция воздуха в корпусе защищает каждый двигатель и частотный преобразователь на вашей производственной линии. Размещение устройств вдали от прямых источников тепла экономит энергию на охлаждение, поддерживая при этом непрерывный крутящий момент. Правильная конструкция системы охлаждения защищает ваши инвестиции в двигатели и обеспечивает стабильную суточную производительность.

Принадлежности для вашего частотно-регулируемого привода

Линейные реакторы и фильтры электромагнитных помех

Надлежащая защита входного сигнала продлевает срок службы приводного оборудования и предотвращает электрические помехи. Для защиты чувствительного промышленного оборудования необходимы линейные реакторы и фильтры электромагнитных помех. Линейные реакторы поглощают скачки напряжения из электросети. Они также снижают гармоники тока до того, как электрические импульсы проникнут в вашу систему. Высокие частоты переключения в частотном преобразователе создают высокочастотные помехи в линиях электропередачи.

Стандарт IEC 61800-3 обычно считается основным стандартом электромагнитной совместимости для систем электропривода с регулируемой скоростью, регулирующим требования к излучению и помехоустойчивости.

Установка соответствующих фильтрующих компонентов обеспечивает непрерывное соблюдение нормативных требований и чистое распределение электроэнергии.

Динамические тормозные резисторы и варианты связи

Тяжелая техника генерирует огромную кинетическую энергию при резком замедлении. Динамический тормозной резистор рассеивает избыточную энергию от двигателя в виде тепловой энергии. Для нагрузок с высокой инерцией требуется точный подбор параметров, чтобы предотвратить срабатывание защиты от перенапряжения во время быстрых циклов остановки.

1. Соберите технические характеристики : определите мощность двигателя в лошадиных силах, класс напряжения, ток полной нагрузки и частоту вращения по паспортной табличке. Убедитесь, что частотно-регулируемый привод имеет встроенный тормозной прерыватель.

2. Расчет полной инерции : Определите полную инерцию ( J_total ), отраженную от вала двигателя, что имеет решающее значение для нагрузок с высокой инерцией.

3. Расчет пиковой тормозной мощности : используйте формулу P_peak = 0.5 * J_total * (omega_1^2) / t_decel , где omega_1 — начальная угловая скорость.

4. Рассчитайте среднюю мощность : определите P_avg = P_peak * Duty Cycle , где коэффициент заполнения учитывает частоту и продолжительность остановок.

5. Выбор резистора : Выберите резистор с сопротивлением в пределах указанного диапазона параметров привода и номинальной мощностью ( P_cont ), большей или равной 1,5-кратному значению расчетной мощности ( P_avg ), чтобы обеспечить запас прочности.

6. Проверка конструкции : Убедитесь, что резистор имеет низкую индуктивность (например, однослойный или бифилярный проволочный).

Приводы Canroon поддерживают протоколы связи Modbus/RS485 для современных сетей промышленной автоматизации. Этот интерфейс обеспечивает простую интеграцию управления на промышленном оборудовании.

Управление бюджетом и избегание распространенных ошибок при работе с частотно-регулируемыми приводами.

Изоляция двигателя и настройка базовой частоты

При подключении преобразователя частоты к электросети необходимо защищать детали двигателя. Быстрые импульсы энергии от контроллера вызывают сильный нагрев внутренних проводов. Обычные двигатели часто быстро выходят из строя, если у них отсутствует прочное защитное покрытие.

Замена деталей на более качественные позволяет избежать распространенных ошибок при закупке, которые сводят на нет первоначальные бюджетные планы. Перед каждым ремонтом необходимо проводить ключевые проверки.

• Для защиты каждой восстановленной катушки станка выбирайте внутреннюю обмотку класса F.

• Используйте экранирование класса F, чтобы упростить снабжение цеха и обеспечить безопасность будущих операций.

• Проверьте металлическую бирку, чтобы узнать, требуется ли экранирование класса H для работы в сложных условиях.

Неправильный выбор базовой скорости также приводит к проблемам с перегревом двигателя.

Двигатель класса F с повышением температуры на 105 К при температуре окружающей среды выше 40 °C может выдерживать температуру поверхности корпуса до 145 °C; при более высоких температурах ожидается сокращение срока службы изоляции в 4–8 раз в соответствии с NEMA MG-1 Часть 14.

Неправильный выбор частоты приводит к чрезмерному намагничиванию металлического корпуса контроллером. Потребление энергии в диапазоне 90–110% указывает на то, что система создает дополнительную магнитную силу для поддержания вращения, что приводит к опасному перегреву.

Оценка вариантов общей стоимости и модели Canroon.

Нечеткие планы установки приводят к резкому увеличению затрат при вводе накопителей в эксплуатацию. Чтобы избежать классических ошибок при выборе оборудования, четко разделите задачи на этапах планирования на ранних стадиях.

Для эффективного управления общими расходами необходимо тщательно сравнить цены на различные модели приводов. Низкая начальная цена может скрывать огромные долгосрочные счета за электроэнергию. Приобретение современного контроллера позволит контролировать ваши финансовые цели благодаря функциям реального снижения энергопотребления. Высококачественные устройства обеспечивают точное отслеживание энергопотребления во время длительных заводских смен.

Выбор высококачественных приводов защитит ваши средства на проекте. В отраслевых рейтингах Canroon CV900N, наряду с такими известными брендами, как Danfoss, Delta и Mitsubishi, представлен как отличный вариант для систем электропитания 380 В. Приобретение идеальных контроллеров обеспечит высокое качество сборки по разумной цене. Проверка ценовых уровней гарантирует покупку надежного оборудования, соответствующего вашим бюджетным целям.

Вы можете защитить свой завод, используя простой контрольный список инструментов.

1. Проверьте ток полной нагрузки двигателя, чтобы убедиться в правильности выбора размера частотного преобразователя. Исследования показывают, что до 30 процентов пользователей частотных преобразователей неправильно подбирают размер редуктора, что приводит к проблемам с мощностью двигателя.

2. Проверьте требуемый крутящий момент для обеспечения бесперебойного управления трехфазным двигателем.

3. Выберите экраны с простой настройкой, чтобы избежать ежедневных ошибок со стороны сотрудников.

4. Сравните целевые показатели общей стоимости с первоначальными вариантами закупочной цены.

Перед окончательным планированием расходов на оборудование проконсультируйтесь со специалистами завода или воспользуйтесь программами для подбора инструмента. Выбор оптимального частотного преобразователя требует баланса между стоимостью привода и долгосрочной экономией энергии. Приобретение качественного трехфазного частотного преобразователя позволит сохранить средства проекта и обеспечит стабильную работу на заводе.

Часто задаваемые вопросы

Как выбрать оптимальный частотный преобразователь в рамках вашего бюджета?

Сначала проверьте ток полной нагрузки вашего двигателя. Затем рассчитайте необходимые характеристики привода, чтобы избежать неожиданного повышения цены. Выбор стандартных моделей контроллеров поможет вам уложиться в бюджет, обеспечивая при этом оптимальную производительность оборудования.

Почему выбор частотного преобразователя должен основываться на силе тока полной нагрузки двигателя, а не на его мощности?

Одной лишь мощности недостаточно для обеспечения полной электрической безопасности. Потребляемый двигателем ток изменяется в зависимости от нагрузки и конструкции внутренней обмотки. Соответствие номинального тока полной нагрузки предотвращает внезапные срабатывания защиты от перегрузки по току и защищает силовые компоненты от термического повреждения.

Как неправильная настройка базовой частоты влияет на эксплуатационные расходы двигателя?

Неправильная настройка базовой частоты приводит к чрезмерному намагничиванию металлического корпуса двигателя. Эта дополнительная магнитная сила вызывает сильный перегрев и быстрое разрушение изоляции. Правильная настройка сокращает потери энергии и контролирует затраты на долгосрочное техническое обслуживание.

Может ли однофазный источник питания безопасно обеспечивать работу трехфазного электропривода?

Для простых конфигураций оборудования можно использовать системы фазового преобразования. Однако прямое подключение к электросети обеспечивает более высокую эффективность для тяжелого промышленного оборудования . Истинное трехфазное подключение снижает электрические помехи, обеспечивая стабильность эксплуатационных расходов без дополнительных фильтрующих компонентов.

Какой уровень защиты корпуса подходит для промышленного объекта с повышенной влажностью и не выходит за рамки вашего бюджета?

Для влажных помещений с риском прямого попадания воды из шланга выбирайте шкаф стандарта NEMA 4 или NEMA 4X. Стандарт NEMA 4X обеспечивает высокую коррозионную стойкость в агрессивных химических средах. Правильный выбор конструкции шкафа предотвращает преждевременный выход из строя приводов и обеспечивает общую безопасность предприятия.
