Термическая обработка после сварки — это процесс нагрева, проводимый после сварки. Этот процесс помогает снять остаточные напряжения и делает сварной шов более прочным. Он очень важен в крупных отраслях промышленности, таких как нефтегазовая или энергетическая. Термическая обработка после сварки делает свариваемые материалы более безопасными и прочными, обеспечивая более равномерную внутреннюю структуру. Компания Canroon предлагает передовые решения по термической обработке после сварки, которые помогут вам соблюдать строгие правила качества и безопасности.

Основные выводы

• Термическая обработка после сварки (ТОС) повышает прочность свариваемых материалов. Она снижает внутренние напряжения в металле и предотвращает образование трещин. Это помогает обеспечить безопасность при выполнении сложных работ.
• В процессе термической обработки после сварки важно контролировать температуру и время выдержки. Необходимо соблюдать правила для каждого типа материала. Это способствует эффективному проведению обработки и обеспечивает прочность сварного шва.
• Термическая обработка после сварки значительно улучшает качество сварных соединений. Она позволяет им гнуться, не ломаясь, и делает их более прочными. Кроме того, она предотвращает коррозию, продлевая срок службы изделий.
• Всегда соблюдайте правила и стандарты термообработки после термической обработки. Это обеспечивает безопасность в местах с высокой температурой или давлением.
• Использование эффективных систем контроля температуры во время термической обработки после сварки помогает каждый раз получать одинаковые результаты. Это гарантирует безопасность и высокое качество сварных швов.

Цель PWHT

Термическая обработка после сварки важна для повышения безопасности и прочности сварных соединений. Она используется для улучшения качества сварных швов и соблюдения строгих правил в промышленности. Этот процесс помогает предотвратить такие проблемы, как трещины или слабые места после сварки. Компания Canroon предлагает передовые методы термической обработки после сварки , чтобы ваши проекты соответствовали высоким стандартам безопасности и качества.

Снятие стресса

При сварке металла тепло изменяет его внутренние свойства. Эти изменения вызывают остаточные напряжения, которые могут привести к разрушению или растрескиванию металла в дальнейшем. Термическая обработка после сварки снижает эти напряжения и обеспечивает безопасность сварных деталей.

Вот несколько основных причин, по которым после сварки используется термообработка для снятия напряжений:

• Снижает внутренние напряжения , которые могут привести к поломкам или отказам.
• Удаляет водород из сварочного металла, предотвращая образование трещин.
• Уменьшает изгиб или скручивание деталей, вызванные нагревом.
• Обеспечивает равномерное распределение напряжения по всей зоне сварного шва и прилегающим участкам.

В таблице ниже показано, как термообработка после сварки снимает напряжение:

Послесварочная термообработка может снизить до 80% напряжений растяжения . Это значительно уменьшает вероятность растрескивания или поломки сварных деталей при эксплуатации.

Повышение производительности

Термическая обработка после сварки не только снижает напряжение, но и делает сварные соединения прочнее и качественнее. После термической обработки сварные швы становятся прочнее, эластичнее и способны выдерживать суровые условия эксплуатации.

К числу ключевых улучшений, достигаемых благодаря термообработке после сварки, относятся:

• Восстанавливает гибкость и прочность сварного шва.
• Обеспечивает баланс твердости и прочности для достижения лучших результатов.
• Обеспечивает устойчивость сварных швов к коррозии за счет удаления вредных карбидов.
• Повышает прочность сварных соединений, снижая вероятность их разрушения.

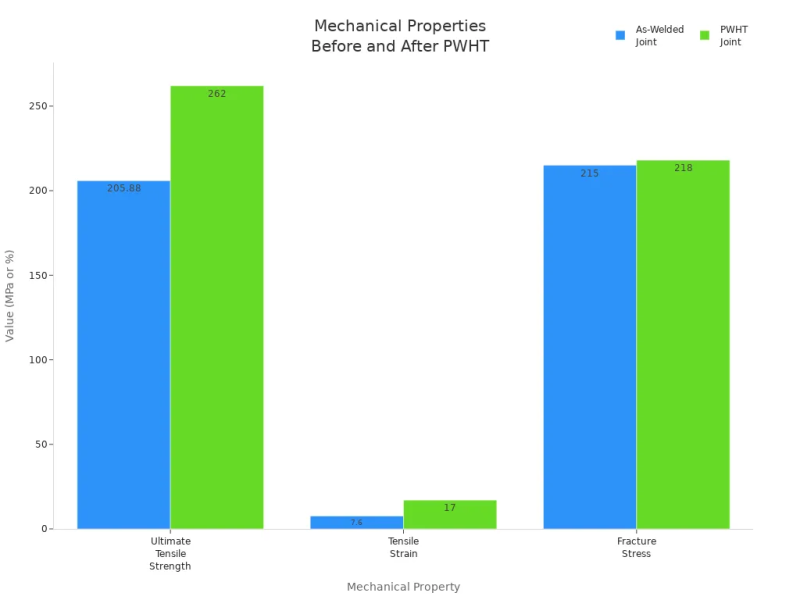

Приведенная ниже диаграмма показывает, как термообработка после сварки повышает прочность сварных соединений:

Например, после термообработки после сварки максимальная прочность сварного соединения на растяжение может увеличиться с примерно 206 МПа до 262 МПа. Величина растяжения также возрастает с 7,6% до 17%. Эти изменения означают, что сварные детали могут выдерживать большую нагрузку и сильнее растягиваться до разрушения.

Опыт компании Canroon в области термообработки после сварки помогает вам добиться наилучших результатов в ваших проектах. Вы можете доверять их решениям, которые обеспечат вам прочные и надежные сварные швы, которые прослужат дольше и будут лучше работать в сложных условиях.

Процесс термической обработки после сварки (PWHT).

При проведении термообработки после сварки необходимо тщательно соблюдать все этапы. Этот процесс помогает сделать сварные детали более безопасными и прочными. Ниже вы можете увидеть, как выполняется каждый этап.

Регулируемый обогрев

Термическую обработку после сварки начинают с нагрева свариваемой детали. Необходимо контролировать скорость нагрева , чтобы металл не растрескался и не деформировался. Правильная температура зависит от типа используемой стали. В таблице ниже приведены типичные диапазоны температур для различных сталей :

Необходимо поддерживать температуру ниже нижней критической точки. Этот шаг помогает избежать чрезмерного изменения структуры металла. Также необходимо медленно нагревать деталь. Слишком быстрый нагрев может привести к появлению новых трещин или высокому остаточному напряжению.

Рекомендации по времени замачивания

После достижения необходимой температуры свариваемую деталь нужно выдерживать при этой температуре. Это называется временем выдержки. Время выдержки позволяет теплу равномерно распределяться и помогает снять напряжение в сварном шве. Вы можете использовать таблицу ниже, чтобы определить правильное время выдержки для вашего материала:

Например, если ваша свариваемая деталь имеет толщину 2 дюйма и изготовлена из углеродистой стали, вам необходимо выдерживать ее в течение 2 часов. Необходимо следовать этим рекомендациям, чтобы обеспечить эффективную термообработку после сварки. При использовании более толстых материалов требуется более длительное время выдержки. Всегда проверяйте правила, применимые к вашему проекту, чтобы убедиться в правильности времени и температуры.

Совет: Не допускайте повышения температуры выше исходной точки отпуска. В противном случае металл может ослабнуть.

Многократное лечение

Иногда послесварочная термообработка может потребоваться несколько раз. Многократная обработка может понадобиться, если сварной шов очень толстый или если используются специальные материалы. Каждая обработка помогает снизить напряжение и повысить прочность сварного шва. При каждом повторении процесса необходимо контролировать этапы нагрева и охлаждения.

Для термообработки после сварки можно выполнить следующие действия:

1. Нагревайте свариваемую деталь с контролируемой скоростью .
2. Выдерживайте деталь при заданной температуре в течение необходимого времени выдержки.
3. Охладите деталь медленно, чтобы избежать возникновения новых напряжений.

Термообработка после сварки применяется во многих отраслях промышленности. Этот процесс можно наблюдать в нефтегазовой отрасли, на электростанциях и химических заводах. Термообработка после сварки используется для того, чтобы обеспечить более длительный срок службы и безопасность сварных деталей.

Выполняя эти шаги, вы помогаете сваренным деталям противостоять трещинам и повреждениям. Вы также гарантируете соответствие вашей работы правилам безопасности и качества. Термообработка после сварки является ключевым этапом для получения прочных и надежных сварных швов.

Требования к термообработке

Материальные факторы

Перед выбором термообработки после сварки необходимо проверить материал. Некоторые металлы сильно изменяются после сварки. Эти изменения могут сделать сварной шов твердым и легко разрушающимся. Термообработка после сварки часто применяется для углеродистых сталей, низколегированных сталей и некоторых нержавеющих сталей . Толстые материалы обычно требуют термообработки после сварки, поскольку внутри них накапливаются глубокие напряжения. Вот несколько причин, по которым может потребоваться термообработка после сварки:

• Охлаждение может привести к стрессу, превышающему безопасный уровень.
• При сварке металл становится тверже, но менее прочным.
• Вы хотите восстановить гибкость и прочность после сварки.

Если вы работаете на нефтеперерабатывающих или химических заводах, вы часто используете термообработку после сварки, чтобы предотвратить образование трещин и поломок. Этот процесс помогает сварным деталям дольше служить в сложных условиях .

Отраслевые коды

При использовании термообработки после сварки необходимо строго соблюдать правила. Эти правила помогают обеспечить безопасность и прочность сварных швов. Во многих отраслях промышленности термообработка после сварки необходима для выполнения определенных работ. В таблице ниже приведены некоторые важные коды :

Перед началом проекта необходимо проверить эти правила. Компания Canroon поможет вам соблюдать эти правила, предоставив оборудование, обеспечивающее контроль температуры и простоту использования. Их системы соответствуют правилам AWS, ASME и API , поэтому вы можете быть уверены, что ваши сварные швы пройдут проверку.

Условия обслуживания

Термообработка после сварки необходима, когда свариваемые детали подвергаются воздействию жестких условий. Высокая температура, давление или агрессивные химические вещества могут ослабить сварные швы. Термообработка после сварки часто применяется для деталей, находящихся под давлением, и трубопроводных систем. Вот некоторые случаи, когда необходима термообработка после сварки:

• Это требуется в соответствии с проектными или строительными нормами.
• Сварные швы будут подвергаться воздействию высоких температур или многократным нагрузкам.
• Вы работаете с толстыми деталями или деталями, которые выдерживают давление.
• Необходимо предотвратить образование трещин, вызванных водородом, или хрупкость материала при разрушении.

Примечание: Системы Canroon оснащены функциями безопасности, которые помогут вам выполнить все необходимые работы по термообработке после сварки. Вы можете доверять их решениям, которые обеспечат безопасность ваших проектов и соблюдение всех правил.

Преимущества PWHT

Термообработка после сварки придает сварным деталям множество важных преимуществ. Этот процесс помогает сделать ваши проекты более безопасными, прочными и долговечными. Давайте рассмотрим основные преимущества термообработки после сварки.

Механические свойства

Термообработка после сварки улучшает характеристики сварных соединений. Вы восстанавливаете прочность и износостойкость, которые могут быть утрачены при сварке. Этот процесс помогает вам:

• Верните металлу его гибкость и прочность.
• Снизьте вероятность образования трещин или поломок в зоне сварки.
• Улучшить баланс твердости и прочности в зоне сварки.
• Предотвратите образование трещин под воздействием водорода.

Также наблюдается улучшенная коррозионная стойкость и более мелкозернистая структура. Эти изменения означают, что ваши сварные детали могут выдерживать большие нагрузки и дольше служить в сложных условиях.

Снижение остаточного напряжения

Сварка оставляет после себя застывшие напряжения, которые могут вызвать проблемы в дальнейшем. Термическая обработка после сварки помогает снизить эти напряжения до 80%. Вот как это работает:

• Вы нагреваете свариваемую деталь до заданной температуры, что позволяет атомам двигаться и распределять напряжение.
• Происходит микропластическая деформация , в результате чего высвобождается накопленное напряжение.
• Сварной шов и область вокруг него охлаждаются равномерно, что позволяет поддерживать низкий уровень напряжений.

Использование термической обработки после сварки предотвращает образование трещин и разрушений, вызванных высокими остаточными напряжениями. Это делает ваши сварные конструкции намного безопаснее и надежнее.

Долголетие

Термообработка после сварки значительно продлевает срок службы сварных деталей. Снижение напряжений и улучшение механических свойств предотвращают преждевременные отказы. Кроме того, это гарантирует, что сварные швы будут выдерживать высокое давление, высокую температуру и воздействие агрессивных химических веществ.

• Вы избегаете таких проблем, как растрескивание, вызванное водородом.
• Сварные соединения сохраняют свою прочность даже после многих лет эксплуатации.
• Вы соответствуете отраслевым стандартам безопасности и производительности.

Термическая обработка после сварки дает вам уверенность. Вы знаете, что ваши сварные детали будут хорошо работать и оставаться в безопасности в течение длительного времени.

Методы PWHT

Основные типы

Существует несколько основных способов термообработки после сварки. Каждый способ лучше подходит для определенных работ и материалов. В таблице ниже перечислены наиболее распространенные типы, для чего они используются, а также их преимущества и недостатки:

Для выполнения pwht можно использовать два основных способа:

• Традиционная термическая обработка после сварки : вся свариваемая деталь нагревается в печи. Это помогает распределить напряжения и улучшить качество внутренней поверхности.
• Локализованная термическая обработка после сварки : нагревается только зона сварного шва. Это включает в себя последующий нагрев для предотвращения водородных трещин и снятие напряжений для уменьшения остаточных напряжений.

Некоторые распространенные локальные способы:

• Дополнительный нагрев: Сразу после сварки сварной шов нагревают, чтобы предотвратить образование водородных трещин.
• Снятие напряжения: Нагревание обрабатываемой области снижает напряжение и предотвращает образование трещин.

Передовые методы

Для достижения наилучших результатов после сварки необходимо соблюдать ряд правил. Вот несколько важных моментов, которые следует помнить:

• Перед тем как выбирать способ прокладки пути, проверьте, какой у вас материал и какой он толщины.
• Подумайте, где будет использоваться сварная деталь.
• Следуйте правилам, таким как ASME Section VIII и ASME B31.3 .
• Остерегайтесь материалов, которые могут треснуть от напряжения или воздействия химических веществ.

Совет: Всегда используйте правильную температуру и время выдержки для вашего материала. Это обеспечит прочность сварных швов и предотвратит образование слабых мест.

Компания Canroon рекомендует использовать передовые системы контроля температуры. Эти системы помогают безопасно и равномерно нагревать сварные швы. Вы можете быть уверены, что решения Canroon соответствуют всем требованиям и всегда обеспечивают отличные результаты.

Использование термообработки после сварки (PWHT) повышает безопасность и качество сварных деталей. Этот процесс делает сварные швы прочнее и помогает им дольше служить в сложных условиях .

• Вы снижаете риск образования трещин и поломок .
• Вы соответствуете строгим отраслевым стандартам безопасности.
• Вы обеспечиваете бесперебойную работу своих проектов в условиях высокого давления и высоких температур .
  Компания Canroon предлагает надежные решения для любой задачи. Выберите термообработку после сварки, чтобы защитить свою работу и соответствовать самым высоким стандартам.

Часто задаваемые вопросы

Что означает аббревиатура PWHT?

PWHT расшифровывается как Post Weld Heat Treatment (термическая обработка после сварки). Этот процесс используется для нагрева свариваемых деталей после сварки. Этот этап помогает сделать сварной шов прочнее и безопаснее.

В каких случаях необходимо использовать термообработку под давлением (PWHT)?

Термическая обработка после сварки необходима, когда этого требуют строительные нормы или правила проекта. Она также применяется для толстых материалов, сосудов под давлением или когда необходимо уменьшить трещины и напряжения.

Как определить правильную температуру термообработки после сварки?

Вы проверяете тип материала и соблюдаете отраслевые стандарты. Например, для углеродистой стали часто требуется температура 1100–1400 °F (450–650 °C). Всегда читайте нормативные документы по вашему проекту, прежде чем начинать работу.

Можно ли обойтись без термической обработки после сварки, если шов выглядит хорошо?

Нет, не следует пропускать термическую обработку после сварки. Даже если сварной шов выглядит хорошо, скрытые напряжения или трещины могут вызвать проблемы в дальнейшем. Термическая обработка после сварки обеспечивает прочность и надежность сварного шва.

Влияет ли термическая обработка после сварки на размеры свариваемой детали?

Термообработка под давлением может вызвать небольшие изменения размера. Вы можете заметить незначительное уменьшение или деформацию. После обработки следует измерить обрабатываемую область, чтобы проверить наличие каких-либо изменений.
