Вы заметите существенные различия, если сравните векторное управление частотным преобразователем (VFD) и управление по принципу «вектор-функция» (V/f). Векторное управление VFD позволяет очень эффективно управлять скоростью и крутящим моментом, что помогает достичь стабильной работы в сложных условиях. С другой стороны, управление по принципу «вектор-функция» проще в настройке и более экономично, что делает его подходящим для простых задач регулирования скорости. Эксперты считают, что векторное управление работает лучше и обеспечивает более точное управление, в то время как управление по принципу «вектор-функция» подходит для стандартных операций. Выбор между векторным управлением VFD и управлением по принципу «вектор-функция» следует делать, исходя из ваших потребностей в производительности, сложности настройки и бюджета. Компания Canroon предлагает оба варианта для вашей отрасли.

Основные выводы

• Частотно-регулируемое управление (V/f) просто в использовании и недорого. Оно хорошо подходит для простых задач, таких как управление вентиляторами и насосами. Векторное управление обеспечивает лучшее управление скоростью и крутящим моментом. Оно хорошо подходит для сложных задач, таких как роботы и станки с ЧПУ. Выбирайте V/f управление, если вам нужна простая настройка и экономия средств. Выбирайте векторное управление, если вам нужна высокая производительность и меньшее энергопотребление. V/f управление поддерживает стабильное напряжение и частоту. Векторное управление позволяет изменять параметры для повышения крутящего момента. Прежде чем выбрать частотно-регулируемое управление (VFD) или V/f управление, подумайте о своих потребностях и о том, сколько вы можете потратить.

Основы управления V/f

Принцип управления V/f

Управление напряжением и частотой (V/F) можно рассматривать как один из самых простых способов регулирования скорости электродвигателя. Этот метод расшифровывается как «управление напряжением и частотой». Он работает за счет регулирования скорости двигателя путем изменения частоты подаваемого электрического тока. Процесс похож на то, как вы используете педаль газа в автомобиле для управления скоростью. При увеличении частоты двигатель вращается быстрее. При уменьшении частоты двигатель замедляется. Управление V/F поддерживает баланс напряжения и частоты, что помогает двигателю работать плавно.

• Аббревиатура v/f control означает «управление напряжением в соответствии с частотой».

• Скорость вращения двигателя регулируется изменением частоты электрического тока.

• Этот метод подобен использованию педали газа для регулирования скорости.

Как работает управление V/f

Управление V/f использует простой, но эффективный подход. Вы поддерживаете постоянное соотношение между напряжением и частотой. Когда вы хотите, чтобы двигатель вращался быстрее, вы одновременно увеличиваете и напряжение, и частоту. Когда вы хотите замедлить вращение, вы уменьшаете и то, и другое. Этот метод важен для таких применений, как вентиляторы и насосы, где необходимо контролировать скорость, но не требуется очень точный крутящий момент. Управление V/f помогает добиться плавного ускорения и замедления, что означает, что двигатель не будет дергаться или резко останавливаться.

Преимущества управления V/f

Использование V/F-регулирования для управления двигателем позволит вам обнаружить ряд преимуществ:

• Это экономически эффективный способ регулирования скорости двигателя.

• С помощью одного привода можно управлять несколькими двигателями, что позволяет экономить деньги.

• Регулировка v/f обеспечивает более плавный запуск и остановку.

• Для многих базовых приложений дополнительные функции сложных систем не требуются, поэтому управление v/f удовлетворит ваши потребности без дополнительных затрат или усложнений.

Совет: Для простых механизмов, таких как конвейеры, вентиляторы и насосы, регулирование по соотношению скорости и производительности (v/f) часто обеспечивает всю необходимую производительность.

Ограничения управления V/f

Хотя управление v/f хорошо подходит для многих задач, следует знать его ограничения:

• Оно не обеспечивает высокой точности, поэтому не подходит для станков с ЧПУ или роботов.

• Система управления v/f медленно реагирует на резкие изменения нагрузки, что может вызывать задержки в подаче крутящего момента.

• Регулировка скорости ограничена, поэтому при смещении нагрузки вы можете заметить изменения скорости.

• На низких скоростях система управления v/f может не обеспечивать достаточный крутящий момент, если ее тщательно не настроить.

Если вам необходима очень точная скорость или крутящий момент, возможно, стоит рассмотреть другие методы управления двигателем.

Обзор методов борьбы с векторами заболеваний

Принцип векторного контроля

Векторное управление позволяет интеллектуально управлять двигателями. Оно разделяет ток возбуждения и ток крутящего момента. Это позволяет измерять и контролировать вектор тока статора. С помощью этого метода можно очень эффективно контролировать крутящий момент. Также можно изменять частоту и напряжение по отдельности, не обязательно одновременно. Это помогает поддерживать стабильный крутящий момент даже при изменении скорости.

• Векторное управление разделяет ток возбуждения и ток крутящего момента.

• Вы можете измерять и регулировать вектор тока статора для повышения крутящего момента.

• Вы можете изменять частоту и напряжение в режиме реального времени.

Как работает векторная охрана

Векторное управление использует интеллектуальные математические методы и инструменты обратной связи. Они позволяют отслеживать магнитное поле внутри двигателя. Вы можете изменять напряжение и частоту автоматически. Это обеспечивает стабильный крутящий момент даже при низкой или нулевой скорости. Векторное управление позволяет двигателю быстро реагировать на изменения. Оно хорошо подходит для задач, требующих высокой точности.

• Векторное управление позволяет изменять только напряжение и частоту.

• Математические вычисления и обратная связь помогают увидеть магнитное поле двигателя.

• Вы получаете стабильный крутящий момент даже при низкой скорости вращения двигателя.

Преимущества векторного контроля

Векторное управление имеет множество преимуществ. Оно обеспечивает стабильную работу даже при быстром изменении нагрузки. Это важно для станков с ЧПУ, роботов и лифтов. Позволяет очень хорошо контролировать положение и скорость. В стиральных машинах позволяет лучше контролировать циклы работы.

Векторное управление обеспечивает лучший контроль крутящего момента и скорости, более высокую эффективность и хорошо подходит для выполнения сложных задач.

• Роботы двигаются плавно и точно.

• Лифты работают безопасно и без рывков.

• Стиральные машины могут запускать более эффективные циклы стирки.

Ограничения в борьбе с переносчиками заболеваний

В борьбе с переносчиками болезней есть свои сложности. Нужны специалисты, умеющие устанавливать и настраивать эти системы. Иногда компании теряют квалифицированных работников, а обучение занимает много времени. Не везде борьба с переносчиками болезней применяется одинаково. Некоторые правила не соответствуют новейшим научным данным, поэтому внедрение новых инструментов может занять много времени.

• Для борьбы с переносчиками заболеваний необходимы квалифицированные специалисты.

• Вне зависимости от места применения методов борьбы с переносчиками заболеваний, подход к этому вопросу может отличаться.

• Правила могут медленно меняться в связи с внедрением новых технологий.

Сравнение векторного управления частотно-регулируемым приводом и управления V/f.

Различия в методах контроля

Между векторным управлением с частотным преобразователем и управлением с помощью частотно-регулируемого привода существуют большие различия. Управление с помощью частотно-регулируемого привода использует простой подход. Оно поддерживает баланс напряжения и частоты. Это хорошо подходит для простых задач, связанных с двигателями. Векторное управление использует сложную математику. Оно разделяет крутящий момент и токи возбуждения. Можно управлять каждым из них для достижения лучших результатов. Инверторы с частотно-регулируемым приводом часто используют векторное управление для сложных задач.

Примечание: управление V/f простое в использовании и подходит для несложных задач. Векторное управление предоставляет больше возможностей и лучшие результаты для сложных задач.

Производительность и крутящий момент

Вам нужно, чтобы ваш двигатель быстро реагировал и поддерживал стабильный крутящий момент. В данном случае векторное управление VFD и управление V/F — это не одно и то же. Векторное управление обеспечивает высокую точность крутящего момента и быструю реакцию. Управление V/F обеспечивает средний крутящий момент и более медленную реакцию. В таблице ниже показаны эти различия:

Векторное управление позволяет точно изменять скорость и крутящий момент. Оно быстро реагирует на изменения нагрузки. Это делает векторное управление отличным решением для задач, требующих высокой точности и регулирования скорости. Управление по принципу вектор/вектор подходит для вентиляторов и насосов, но может быть медленным при быстром изменении нагрузки.

Сложность и настройка

Следует оценить сложность настройки каждого метода. Векторное управление с частотным преобразователем и управление с помощью частотного преобразователя сильно различаются по сложности. Управление с помощью частотного преобразователя простое. Его можно быстро установить. Векторное управление требует специальных математических вычислений и датчиков. Для его настройки необходимы квалифицированные специалисты. В таблице ниже показано, что вам потребуется:

• Управление векторами — более сложная задача, требующая специальных инструментов.

• Регулировка V/f проще и подходит для простых задач.

• Система векторного контроля обходится дороже, поскольку требует дополнительных компонентов и квалификации.

Факторы стоимости

Вы хотите сэкономить деньги и получить хорошую производительность. Векторные преобразователи частоты (VFD) и частотно-регулируемые приводы (V/F) отличаются по стоимости. V/F-привод стоит дешевле. Один привод можно использовать для множества двигателей. Векторные преобразователи стоят дороже, так как требуют датчиков и интеллектуального программного обеспечения. Вы платите больше за лучшее управление крутящим моментом и скоростью. Энергоэффективность также важна. Векторные преобразователи экономят больше энергии, подстраивая скорость двигателя под нагрузку. V/F-приводы экономят энергию в основном при пуске.

Совет: Если вам нужно управлять большим количеством двигателей и при этом экономить, векторное управление — хороший выбор. Если же вам нужна высокая производительность и экономия энергии, лучше подойдет векторное управление.

Пригодность для применения

Для решения конкретной задачи необходимо выбрать подходящий метод управления. Векторное управление с частотным преобразователем (VFD) и управление с частотным преобразователем (V/F) подходят для разных задач. Управление с частотным преобразователем подходит для насосов, вентиляторов и конвейеров. Векторное управление подходит для роботов, лифтов и машин, требующих точной скорости и крутящего момента. В таблице ниже показано, как каждый метод работает в разных областях:

• Бессенсорное векторное управление подходит для экструдеров, смесителей, конвейеров, прессов и центрифуг.

• Система векторного управления с обратной связью подходит для намоточных машин с регулировкой натяжения, шпинделей станков, испытательных стендов, элеваторов и задач, требующих точного контроля скорости.

• Управление по закону V/f лучше всего подходит для простых механизмов, не требующих высокой точности.

Примечание: Выбор векторного управления VFD или VFD/F зависит от задачи, бюджета и необходимого уровня управления.

Приложения и отрасли

Примеры использования управления V/f

Управление скоростью вращения (V/f) используется во многих простых системах управления двигателями. Оно наиболее эффективно, когда необходимо только изменять скорость и не требуется высокая точность. Многие компании используют управление скоростью вращения (V/f), поскольку оно просто в использовании и настройке. Управление скоростью вращения (V/f) можно увидеть в следующих проектах:

• Вентиляторы помогают перемещать воздух в зданиях и на заводах.

• Насосы перекачивают воду или другие жидкости на очистных сооружениях.

• Конвейеры перемещают продукцию на складах.

• Простые миксеры используются для смешивания веществ на пищевых или химических заводах.

Управление V/f хорошо подходит для таких задач, поскольку обеспечивает плавный запуск и остановку двигателей. Эти машины не нуждаются в сложных функциях. Многие компании выбирают управление V/f, чтобы сэкономить деньги и упростить работу.

Примеры применения методов борьбы с переносчиками заболеваний

Векторное управление используется в современных системах управления двигателями. Этот метод обеспечивает очень точное регулирование скорости и крутящего момента. Многие отрасли промышленности нуждаются в таком управлении. Векторное управление применяется в следующих областях:

• Фармацевтические компании используют методы борьбы с переносчиками заболеваний для экономии энергии и контроля скорости производства.

• Нефтегазовые компании используют его для предотвращения поломок и повышения эффективности работы.

• В холодильных системах используется векторное управление для бережного регулирования работы компрессоров.

• Системы отопления, вентиляции и кондиционирования воздуха используют его для обеспечения бесперебойной работы и экономии энергии.

• Для плавных и точных перемещений роботам и станкам с ЧПУ необходимо векторное управление.

• В лифтах используется векторное управление для обеспечения безопасной и устойчивой поездки.

Векторную обработку следует использовать, когда требуется высокая точность и быстрота реакции. Это помогает максимально эффективно использовать двигательные системы.

Canroun Solutions

Компания Canroon предлагает как системы управления с векторным, так и с прямым приводом. Canroon производит продукцию для многих отраслей промышленности, например, для водоочистки и заводов. Системы управления с векторным приводом можно использовать для простых механизмов, таких как вентиляторы и насосы. Системы управления с прямым приводом — для сложных механизмов в робототехнике, лифтах и системах отопления, вентиляции и кондиционирования. Canroon поможет вам выбрать подходящую систему управления для ваших нужд. Вы получите помощь и консультации по вашим моторным системам, независимо от сферы вашей деятельности.

Совет: Вы можете обратиться в компанию Canroon за помощью в выборе оптимального решения для управления вашей задачей.

Выбор правильного метода

Ключевые факторы, которые следует учитывать

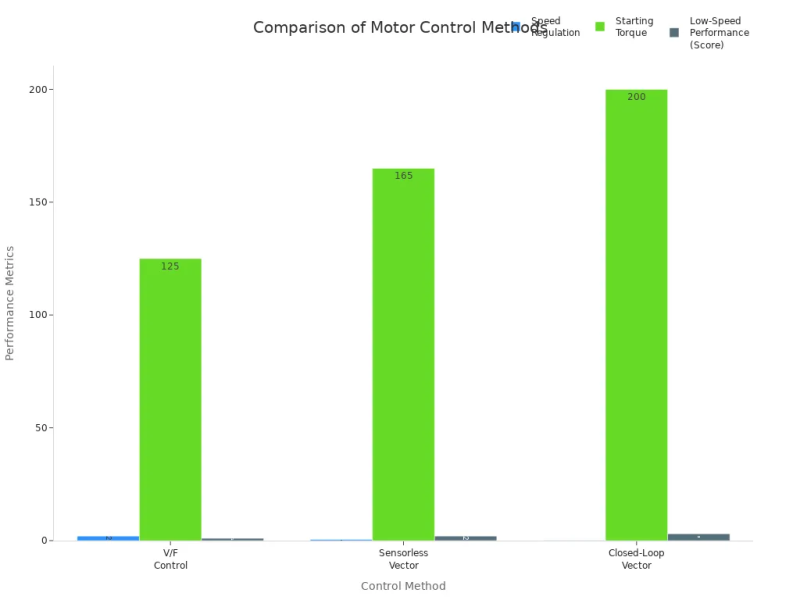

Перед выбором метода управления двигателем следует учесть несколько моментов. Каждый из них влияет на работу системы. В таблице ниже показано, чем отличаются управление по скорости (V/f) и векторное управление:

Совет: выбирайте метод управления в зависимости от необходимой точности, крутящего момента и сложности.

Когда следует выбирать управление V/f

Если вашей системе не требуется высокая точность, выбирайте управление V/f. Этот метод хорошо подходит для вентиляторов, насосов и конвейеров. Вы экономите деньги и время, поскольку управление V/f легко настраивается. Вам не понадобятся специальные датчики или сложное программное обеспечение. Если вашему двигателю требуется только базовое изменение скорости, управление V/f хорошо и надежно.

Когда следует выбирать векторное управление

Используйте векторное управление, если вам необходимы очень точные значения скорости и крутящего момента. Этот метод обеспечивает высокий пусковой крутящий момент и очень точное регулирование скорости. В таблице ниже показано, как работает каждый метод управления:

Управление вектором быстро меняется при изменении нагрузки. Это обеспечивает плавные движения и более эффективное использование энергии. Этот метод лучше всего подходит для роботов, лифтов и машин, требующих точной скорости или положения.

Рекомендации Canroun

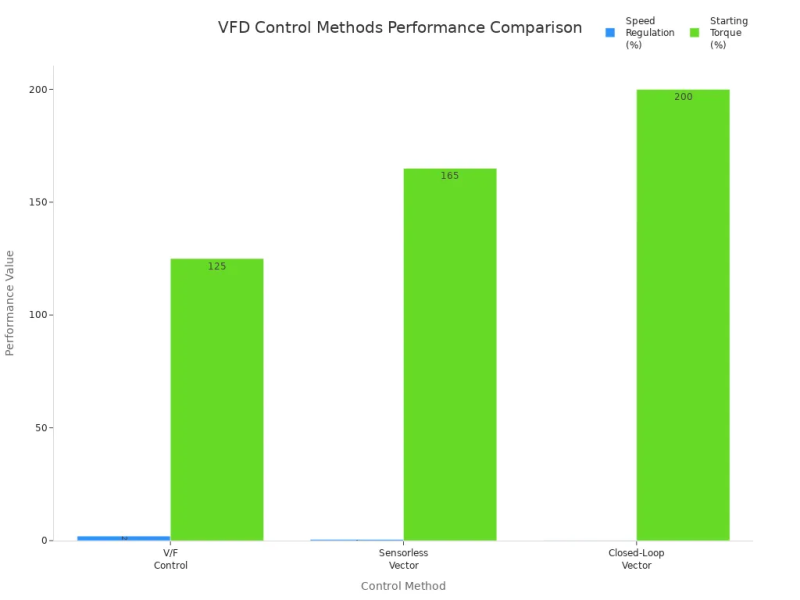

Canroon поможет вам выбрать оптимальный метод управления для вашей работы. Вы получите консультации экспертов, исходя из ваших потребностей. В таблице ниже показано, как работает каждый метод:

• В векторном управлении используется обратная связь для корректировки работы системы с целью достижения лучших результатов.

• Регулировка V/f сохраняет то же соотношение и не использует обратную связь.

Примечание: Компания Canroon утверждает, что векторное управление лучше всего подходит для работ, требующих высокого крутящего момента и точности. Для простых задач, где наиболее важны экономия средств и простота настройки, можно использовать векторное управление.

Вы узнали, чем отличаются векторное управление частотным преобразователем (VFD) и управление по принципу «вектор-скорость/скорость» (V/f). Векторное управление позволяет точно регулировать крутящий момент и скорость. Управление по принципу «вектор-скорость/скорость» проще и экономит деньги. Используйте векторное управление для машин, требующих высокой точности. Используйте управление по принципу «вектор-скорость/скорость» для простых задач, таких как вентиляторы или насосы. Если вам нужна помощь в выборе, вы можете обратиться за советом к специалистам Canroon.

Совет: Правильный выбор метода управления повышает эффективность работы системы и помогает сэкономить деньги.

Часто задаваемые вопросы

В чём основное различие между векторным управлением частотно-регулируемым приводом (ЧРП) и управлением V/f?

С помощью векторного управления вы получаете точный крутящий момент и скорость. Управление V/f обеспечивает базовые изменения скорости. Векторное управление использует сложные математические методы и датчики. Управление V/f поддерживает баланс напряжения и частоты.

Можно ли использовать управление V/f для всех типов двигателей?

Для большинства стандартных двигателей переменного тока можно использовать управление V/f . Оно лучше всего подходит для вентиляторов, насосов и конвейеров. Его не следует использовать для машин, требующих высокой точности или быстрого отклика крутящего момента.

Экономит ли векторное управление больше энергии, чем управление по принципу V/f?

Да! Векторное управление регулирует скорость двигателя в соответствии с нагрузкой. Это позволяет снизить энергопотребление, особенно в системах с переменной нагрузкой. Управление V/f экономит энергию главным образом во время запуска.

Сложнее ли настроить векторное управление, чем управление по принципу V/f?

Для векторного управления требуется дополнительное обучение и специальные инструменты. Система векторного управления проста в установке и настройке. Вы можете начать использовать векторное управление быстро.
