Если вам нужны наилучшее управление и энергосбережение для ваших двигателей, вам, скорее всего, потребуется частотно-регулируемый привод. Большинство заводов выбирают его, потому что он позволяет регулировать скорость и экономить электроэнергию, хотя первоначально стоит дороже. Посмотрите на долю рынка ниже—VFD лидируют:

Вы можете выбрать устройство плавного пуска, если вам нужно что-то простое и требуется лишь избежать жестких пусков. Canroon может помочь вам найти подходящее решение для ваших потребностей и бюджета.

Ключевые выводы

• Выбирайте устройство плавного пуска для задач, где нужны простые пуски и остановы. Оно не управляет скоростью.

• Используйте Variable Frequency Drive (VFD), если хотите изменять скорость и крутящий момент двигателя. Это помогает двигателю работать лучше.

• Подумайте об экономии энергии. VFD могут сократить энергопотребление наполовину. Они делают это, согласуя скорость двигателя с тем, что требуется.

• Оцените свой бюджет. Устройства плавного пуска стоят дешевле на начальном этапе. VFD могут сэкономить деньги позже благодаря более низким затратам на энергию и обслуживание.

• Проверьте место для установки. Устройства плавного пуска меньше. Они лучше подходят для тесных пространств, чем более крупные VFD.

Что такое устройство плавного пуска?

Функция и работа

Устройство плавного пуска помогает двигателю запускаться медленно. Оно предотвращает внезапные рывки двигателя. Устройство не подает полное напряжение сразу. Оно повышает напряжение шаг за шагом. Это обеспечивает плавный разгон двигателя. Ваше оборудование остается защищенным от повреждений. Внутри есть переключатели, называемые тиристорами или SCR. Эти переключатели контролируют, сколько мощности поступает на двигатель. Также есть логические и защитные компоненты. К ним относятся реле перегрузки и автоматические выключатели. Иногда после выхода двигателя на высокую скорость включается байпасный переключатель.

• Устройство плавного пуска помогает двигателю запускаться с меньшим напряжением.

• Оно постепенно подает больше напряжения, чтобы двигатель мягко набирал скорость.

• Основная часть, управляющая напряжением, — это полупроводниковый переключатель, например тиристор (SCR).

• Оно предотвращает рывки двигателя и защищает детали от износа.

Преимущества

Устройства плавного пуска дают вам много преимуществ. Они помогают двигателям служить дольше, предотвращая резкие пуски. Вы тратите меньше денег на ремонт оборудования. Двигатель разгоняется мягко, поэтому нагрузка меньше. Вы используете меньше энергии при запуске двигателя. Это может помочь снизить ваши счета. Многие говорят, что их машины работают лучше и остаются в хорошем состоянии.

Использование устройства плавного пуска помогает двигателям служить дольше и снижает затраты на ремонт. Оно предотвращает быстрый износ двигателей при запуске. За счет медленного разгона оно защищает детали от повреждений.

Распространенные применения

Устройства плавного пуска используются во многих местах. Они хорошо работают с вентиляторами, насосами, лентами и роторами. На заводах устройства плавного пуска помогают безопасно запускать крупные машины. Системы HVAC используют их для экономии энергии и поддержания комфорта в помещениях. Водоподготовительные станции используют устройства плавного пуска для защиты насосов от повреждений. Вы можете рассчитывать на устройство плавного пуска, чтобы сохранить ваше оборудование в безопасности.

• Вентиляторы: запускаются плавно и служат дольше, что важно для сохранности пищевых продуктов.

• Водяные/жидкостные насосы: предотвращают повреждения от внезапного давления при запуске или останове.

• Ленты: защищают ленты от обрыва за счет мягкого запуска.

• Электрические роторы: помогают избежать проблем из-за быстрых пусков или остановов.

• Производство: устройства плавного пуска помогают крупным машинам запускаться без нагрузки.

• Системы HVAC: экономят энергию и поддерживают комфорт в зданиях за счет медленного запуска двигателей.

• Водоподготовительные сооружения: защищают насосы от внезапных пусков.

Что такое частотно-регулируемый привод?

Функция и работа

Вы когда-нибудь хотели заставить двигатель работать быстрее или медленнее? Частотно-регулируемый привод помогает вам это сделать. Он позволяет изменять скорость вашего двигателя. Устройство работает путем изменения частоты и напряжения, подаваемых на двигатель.

Variable Frequency Drive — это электронное устройство, которое управляет скоростью и усилием работы двигателя, изменяя получаемое им питание.

Внутри частотно-регулируемого привода разные части работают вместе. Выпрямитель преобразует питание переменного тока в питание постоянного тока. Сглаживающая цепь делает напряжение стабильным. Инвертор преобразует питание постоянного тока обратно в питание переменного тока с новой частотой. Контроллер проверяет и изменяет частоту и напряжение. Цепь управления помогает контроллеру взаимодействовать с основными частями.

Когда вы используете частотно-регулируемый привод, ваш двигатель плавно запускается и останавливается. Двигатель не трясется и не дергается. Вы также можете менять скорость в любое время.

Преимущества

Частотно-регулируемый привод имеет много сильных сторон. Он экономит энергию, потому что двигатель работает только настолько интенсивно, насколько это необходимо. Это означает, что вы платите меньше за электроэнергию. Вы можете очень хорошо управлять своим двигателем, что помогает вашим машинам служить дольше. Вот некоторые главные преимущества, о которых говорят люди: вы экономите энергию и деньги, потому что привод позволяет двигателю работать только с той скоростью, которая нужна. Вы можете сразу менять скорость, поэтому ваша система становится более гибкой. Плавные пуски и остановы помогают вашему двигателю служить дольше. Вы можете использовать частотно-регулируемый привод во многих местах, например с насосами и конвейерными лентами.

Распространенные применения

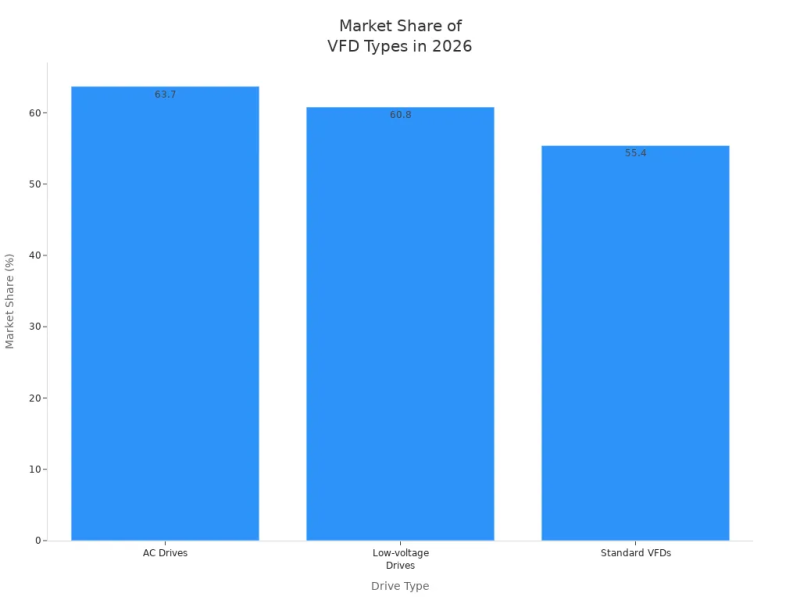

Вы найдете частотно-регулируемый привод во многих задачах. Он используется на заводах, нефтяных предприятиях и объектах водоподготовки. Вы можете использовать его для управления вентиляторами, насосами, воздуходувками и лентами. Многие системы HVAC используют частотно-регулируемый привод для экономии энергии и поддержания комфорта в помещениях. Вы также увидите их в ветряных турбинах и электрических поездах. Если вам нужно изменять скорость двигателя, частотно-регулируемый привод — отличный выбор.

VFD против устройства плавного пуска: различия

Управление и производительность

Вы хотите знать, какой уровень управления дает каждое устройство. Устройства плавного пуска обеспечивают вашему двигателю мягкий пуск и останов. Они не позволяют изменять скорость или крутящий момент после запуска двигателя. Если вам нужно больше, чем просто плавный пуск, вам следует рассмотреть vfd. Это устройство позволяет регулировать скорость, крутящий момент и даже программировать разные скорости для вашего двигателя. Вы можете вносить изменения в любое время, что дает вам большую гибкость.

Вот краткое сравнение:

• Устройства плавного пуска помогают только во время запуска и останова. Они не позволяют изменять скорость после запуска двигателя.

• VFD дают вам полный контроль над скоростью и крутящим моментом постоянно.

• Вы можете использовать vfd, чтобы согласовать скорость двигателя с потребностями вашего процесса.

• Устройства плавного пуска лучше всего подходят для простых задач, где вы просто хотите избежать жестких пусков.

Если вам нужно регулировать скорость или крутящий момент во время работы, vfd — лучший выбор.

Энергоэффективность

Вам важны экономия энергии и снижение счетов. Устройства плавного пуска немного помогают, уменьшая мощность, необходимую при запуске. После того как двигатель достигает полной скорости, они не повышают эффективность. Здесь выделяются VFD. Они позволяют согласовать скорость двигателя с нагрузкой, что может сэкономить много энергии. Во многих случаях вы можете увидеть экономию энергии от 20% до 50% при использовании vfd в системах с приводом от двигателя.

• Устройства плавного пуска помогают с эффективностью только во время запуска.

• VFD повышают эффективность постоянно, регулируя скорость и крутящий момент.

• Вы можете сократить энергопотребление до половины с помощью vfd в подходящем применении.

Стоимость и размер

Вероятно, вы хотите знать, сколько будет стоить каждое устройство и сколько места оно займет. Устройства плавного пуска обычно стоят дешевле на начальном этапе. Для двигателей до 100 kW вы можете заплатить от $50 до $150 за устройство плавного пуска. vfd начинается примерно с $70 для небольших моделей, но цена может быть намного выше для более крупных двигателей. Хотя vfd стоит дороже сначала, вы часто можете компенсировать разницу за счет экономии энергии и более низких затрат на обслуживание. Многие пользователи видят, что дополнительные затраты окупаются менее чем за год.

Устройства плавного пуска также меньше и легче. Они легко помещаются в тесные пространства, потому что в них не так много деталей. VFD больше, потому что имеют больше функций и нуждаются в системах охлаждения. Если у вас ограниченное пространство, устройство плавного пуска может быть проще установить.

• Устройства плавного пуска компактны и просты.

• VFD крупнее и тяжелее, но предлагают больше управления и эффективности.

Обслуживание

Вы хотите, чтобы ваше оборудование служило долго и хорошо работало. Оба устройства нуждаются в регулярных проверках, но тип обслуживания различается. Устройства плавного пуска просты и требуют меньше внимания. Они помогают вашему двигателю служить дольше, снижая механические удары. Вам все равно следует время от времени проверять подшипники двигателя, напряжение и ток.

VFD требуют немного больше ухода. Вам следует каждый год очищать радиатор и проверять все соединения. Иногда требуется дополнительная защита для двигателя, например специальное заземление или кабели. Если вы соблюдаете обслуживание, vfd может служить около 10 лет для низкого напряжения и до 20 лет для среднего напряжения. Устройства плавного пуска могут помочь вашему двигателю служить в два-три раза дольше, потому что они предотвращают жесткие пуски.

• VFD могут требовать дополнительной защиты и регулярной очистки.

• Устройства плавного пуска проще обслуживать, и они помогают продлить срок службы двигателя.

• Оба устройства выигрывают от регулярных проверок и быстрого устранения неисправностей.

Совет: составьте график обслуживания вашей двигательной системы. Это поддержит плавную работу всего оборудования и поможет избежать дорогостоящего ремонта.

Когда использовать VFD или устройство плавного пуска

Лучшие сценарии для устройства плавного пуска

Возможно, вам интересно, когда устройство плавного пуска имеет наибольший смысл. Если вы хотите защитить свой двигатель от внезапных рывков, устройство плавного пуска — разумный выбор. Вы получаете мягкий пуск, который защищает ваше оборудование и помогает ему служить дольше. Устройства плавного пуска лучше всего работают в простых задачах, где вам не нужно изменять скорость после запуска двигателя.

Вот несколько распространенных ситуаций, где следует использовать устройство плавного пуска:

• Насосы: вы избегаете гидроудара и скачков давления. Ваш двигатель запускается плавно, поэтому трубы и клапаны остаются защищенными.

• Вентиляторы: вы снижаете механический износ. Двигатель не дергается и не трясется, что сохраняет лопасти и подшипники в хорошем состоянии.

• Компрессоры: вы обеспечиваете плавное ускорение. Двигатель разгоняется медленно, поэтому вы предотвращаете повреждения и снижаете затраты на ремонт.

Если вашему применению нужен только безопасный пуск и останов, вы обнаружите, что устройство плавного пуска соответствует вашим потребностям. Вы экономите деньги на начальном этапе и продлеваете работу двигателя.

Совет: выбирайте устройство плавного пуска, когда вам нужна простая защита для вашего двигателя и не требуется регулировать скорость во время работы.

Лучшие сценарии для VFD

Вам нужен частотно-регулируемый привод, когда вы хотите больше контроля. VFD позволяют изменять скорость и крутящий момент вашего двигателя в любое время. Вы можете согласовать скорость двигателя с вашим процессом, что экономит энергию и повышает производительность. Если вашему применению нужна гибкость, VFD — правильный инструмент.

Подумайте об этих ситуациях:

• Вы хотите экономить энергию, запуская двигатель только с той скоростью, которая необходима.

• Вам нужно регулировать скорость для разных задач или нагрузок.

• Вы хотите плавные пуски и остановы, а также полный контроль во время работы.

VFD проявляют себя в задачах, где нужно часто менять скорость. Вы получаете лучшую эффективность, более низкие затраты и более долгий срок службы двигателя. Если вашему применению требуется точное управление, вы получите выгоду от VFD.

Примечание: выбирайте VFD, когда вам нужно управлять скоростью двигателя, экономить энергию или работать с меняющимися нагрузками.

Отраслевые решения

Вы видите устройства плавного пуска и VFD во многих отраслях. Каждое устройство решает разные проблемы и помогает вам достигать целей. Canroon предлагает решения для обоих вариантов, чтобы вы могли найти лучшее соответствие для вашего применения.

Вот краткий обзор того, где VFD оказывают большой эффект:

Вы также найдете устройства плавного пуска там, где нужна простая защита двигателя. Заводы используют их для насосов и вентиляторов. Водоподготовительные станции полагаются на устройства плавного пуска, чтобы защищать насосы. Системы HVAC используют устройства плавного пуска для предотвращения внезапных пусков.

Canroon может помочь вам выбрать правильное устройство для вашей отрасли. Вы получаете экспертные рекомендации и надежные решения для каждого применения.

Руководство по выбору

Контрольный список

Вы хотите выбрать правильное устройство для вашего двигателя. Используйте этот контрольный список, чтобы принять решение:

1. Какой у вас тип нагрузки? Определите, приводит ли ваш двигатель насос, вентилятор, конвейер или что-то другое.

2. Как запускается ваш двигатель? Подумайте, нужен ли вам мягкий пуск или обычный пуск подойдет.

3. Нужно ли вам изменять скорость? Если вы хотите регулировать скорость во время работы, вам понадобится VFD.

4. Как часто вы будете запускать и останавливать двигатель? Если вы запускаете и останавливаете чаще трех раз в день, VFD работает лучше.

5. Где вы установите устройство? Проверьте, достаточно ли у вас места для более крупного VFD или лучше подойдет более компактное устройство плавного пуска.

6. Каков ваш бюджет? Не забудьте подумать не только о сегодняшней цене, но и о затратах на энергию и обслуживание в течение следующих нескольких лет.

7. Нужно ли подключаться к другим системам? Некоторые устройства позволяют обмениваться данными с заводскими системами для лучшего управления.

Совет: пройдитесь по каждому вопросу и запишите свои ответы. Это значительно упростит ваш выбор.

Сравнительная таблица

Вот краткое сравнение устройств плавного пуска и VFD:

Советы экспертов

Вы хотите сделать лучший выбор для вашего двигателя и вашего бюджета. Вот несколько советов от экспертов Canroon:

• Всегда учитывайте общую стоимость, а не только ценник. VFD могут со временем сэкономить вам деньги на энергии и ремонте.

• Если ваш двигатель всегда работает на полной скорости, устройства плавного пуска обычно достаточно.

• Для насосов, вентиляторов или машин, которым нужны изменения скорости, выбирайте VFD.

• Если у вас ограниченное место в шкафу управления, устройство плавного пуска подходит лучше.

• Обязательно проверьте проводку, питание и безопасность перед запуском вашего нового устройства.

Все еще не уверены? Обратитесь в Canroon за советом. Вы получите помощь от экспертов, которые знают управление двигателями изнутри и снаружи.

Теперь вы знаете, когда выбирать устройство плавного пуска или VFD. Вот краткое руководство, которое поможет вам принять решение:

1. Используйте устройство плавного пуска для простых задач пуска-останова без управления скоростью.

2. Выбирайте VFD, если вам нужен точный контроль скорости или крутящего момента и вы хотите экономить энергию.

3. Подумайте о своем бюджете, потребностях в обслуживании и пространстве.

Посмотрите таблицу выше для быстрого сравнения. Если вам нужна дополнительная помощь, команда Canroon может вас направить. Хотите узнать больше? Проанализируйте свои потребности, сравните варианты и изучите этапы установки.

FAQ

В чем главное различие между VFD и устройством плавного пуска?

С VFD вы получаете управление скоростью. Устройство плавного пуска только обеспечивает плавный пуск и останов. Если вы хотите изменять скорость двигателя, выбирайте VFD. Для простых пусков используйте устройство плавного пуска.

Можно ли использовать VFD с любым двигателем?

Вы можете использовать VFD с большинством трехфазных двигателей переменного тока. Сначала проверьте табличку вашего двигателя. Некоторым двигателям нужны специальные настройки или дополнительное охлаждение. Всегда спрашивайте своего поставщика, если вы не уверены.

Сэкономит ли устройство плавного пуска деньги на энергии?

Устройство плавного пуска экономит энергию только во время запуска. Оно не снижает потребление энергии, когда двигатель работает на полной скорости. Если вы хотите постоянно снижать счета за энергию, выбирайте VFD.

Нужна ли специальная подготовка для установки этих устройств?

Вам не нужно быть экспертом, но вы должны знать основы электропроводки и безопасности. Всегда читайте руководство. Если вы не уверены, обратитесь к специалисту или свяжитесь с Canroon за помощью.
