Выбор подходящего портативного оборудования для PWHT требует тщательного учета технических параметров. Необходимо проверить тип металла, толщину стенки трубы, доступную мощность на рабочем объекте и официальные правила безопасности, например стандарты ASME или API.

Работа на открытом воздухе создает реальные физические сложности для персонала. Часто приходится сталкиваться с неравномерным нагревом толстостенных труб, ограниченной мощностью генераторов и строгими проверками на объекте. Для решения этих задач необходимы мощное нагревательное оборудование и соблюдение аккуратных методов работы.

Это простое руководство из 5 шагов поможет принимать оптимальные технические решения. Инженеры по сварке, менеджеры по качеству и закупочные команды смогут легко выбрать подходящие системы для важных промышленных работ.

Основные выводы

• Проверьте тип металла и толщину стенки, чтобы соблюдать официальные стандарты безопасности ASME и API.

• Выбирайте индукционные системы вместо резистивных нагревательных матов, чтобы ускорить нагрев и снизить расходы на электроэнергию.

• Убедитесь, что электрическое напряжение нагревателя соответствует напряжению портативного генератора, чтобы избежать перебоев питания.

• Используйте цифровые регуляторы нагрева и автоматические регистраторы температуры для получения точных отчетов о нагреве.

• Перед покупкой рассчитайте общую стоимость, включая расход топлива генератора и стоимость запасных частей.

Характеристики заготовки и требования кодов PWHT

Состав материала и толщина стенки

Выбор материала начинается с проверки точного состава сплава. Необходимо определить углеродный эквивалент, чтобы спрогнозировать риск образования трещин при изготовлении труб. Высокое содержание углерода повышает твердость металла и увеличивает внутренние напряжения.

Толщина стенки влияет на способность металлических соединений удерживать тепло. Толстые детали накапливают напряжения и требуют большей тепловой мощности. Кроме того, ASME Section I и ASME B31.1 требуют послесварочной термообработки стали P91 при любой толщине. Для труб из материала P91 исключений по толщине нет.

Термические графики по кодам ASME и API

Следует обращаться к отраслевым нормативным руководствам для составления безопасных планов нагрева. Эти стандарты устанавливают точные температуры выдержки, скорости нагрева и контролируемые этапы охлаждения для работы на объекте.

Для материалов P-No. 1 (включая A333 Gr.6) PWHT является обязательной только при номинальной толщине более 20 мм. При толщине 20 мм или менее PWHT не требуется согласно B31.3 Table 331.3.1.

Размеры труб определяют требуемые пределы термообработки в соответствии с руководящими положениями ASME B31.3. Контрольную толщину определяют путем выбора меньшего значения между толщиной сварного шва и толщиной материала.

Выбирайте мобильное нагревательное оборудование, способное достигать точных целевых температур. Соблюдение точных графиков нагрева защищает прочность конструкции и помогает пройти проверки качества на объекте.

Технологии портативного оборудования для PWHT

Резистивные нагревательные маты и керамические элементы

Для стандартной геометрии труб часто выбирают электрические керамические нагревательные маты сопротивления. Операторы оборачивают гибкие керамические нагреватели, например серии CP6, непосредственно вокруг труб определенного диаметра. Эти маты хорошо подходят для простых соединений и стандартных операций предварительного нагрева. Однако резистивные системы демонстрируют среднюю энергоэффективность при длительных термических циклах. Тепло рассеивается в окружающую среду через открытые элементы. Длительный период разогрева также увеличивает потери энергии при работе на объекте.

Тщательное техническое обслуживание сохраняет нагревательное оборудование в рабочем состоянии во время тяжелых смен на объекте. Правильное обращение предотвращает разрушение керамических бусин и короткие замыкания.

Качественный промышленный керамический нагревательный мат для сварки может прослужить 5–10 лет при надлежащем уходе.

При выборе оборудования для PWHT на объекте необходимо учитывать эти тепловые потери и требования к техническому обслуживанию. Резистивный нагрев остается практичным выбором для небольших проектов с простой геометрией.

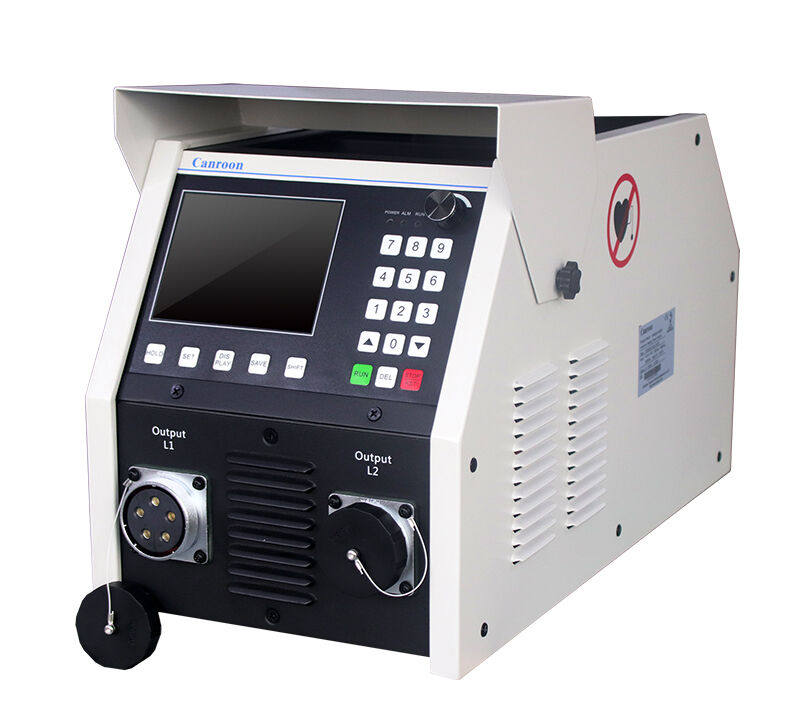

Высокоэффективные индукционные системы Canroon

Современная твердотельная технология IGBT в индукционных системах Canroon меняет процессы нагрева на объекте. Высокочастотный индукционный нагрев создает тепловую энергию непосредственно внутри металла заготовки. Этот процесс магнитной индукции устраняет задержки теплопередачи через толстые стенки труб. Вы получаете быструю настройку и точный локальный контроль температуры толстостенных труб без установки тяжелых теплоизоляционных покрытий.

Выбор подходящего метода нагрева требует оценки ключевых различий в производительности:

• Индукционная термообработка: высокая эффективность при минимальных потерях и более низкие эксплуатационные расходы в долгосрочной перспективе.

• Резистивная термообработка: меньшая эффективность из-за потерь энергии в нагревательных элементах и окружающей среде, более высокие эксплуатационные расходы.

Индукционные установки Canroon преобразуют электрическую энергию непосредственно в локальное тепло внутри стенки трубы. Длительные периоды теплового запаздывания во время критических циклов выдержки устраняются. Промышленные команды снижают общие затраты на электроэнергию, соблюдая строгие правила термической обработки. Современное оборудование для PWHT предоставляет менеджерам по качеству полный контроль над быстрыми темпами нагрева на сложных объектах. Такая надежная работа ускоряет завершение проектов по изготовлению труб для тяжелой промышленности.

Питание на объекте, мобильность и ограничения рабочей площадки

Согласование генератора и входного напряжения

На удаленных объектах редко доступно стабильное питание от сети. Для термической обработки необходимо использовать портативные дизельные генераторы. Изменение частоты вращения генератора часто вызывает значительные падения напряжения при высокой нагрузке. Несбалансированные электрические нагрузки создают дополнительное напряжение для портативных двигателей и изменяют целевые параметры нагрева. Такие колебания питания нарушают контролируемый цикл нагрева и повышают риск дорогостоящих дефектов сварных швов. Перед подключением оборудования к генераторным установкам необходимо тщательно рассчитать общую потребность в мощности.

Современные нагревательные системы поддерживают широкий диапазон первичных входных напряжений без потери мощности. Оборудование с многоотводными первичными трансформаторами работает со стандартными промышленными уровнями, например трехфазным питанием 480 В и 600 В. Стабильное линейное напряжение поддерживает постоянный ток в нагревательных катушках. Вы защищаете чувствительные внутренние платы управления от внезапных скачков напряжения генератора, выбирая силовые установки со встроенными автоматическими выключателями. Соответствие размера генератора потребностям оборудования предотвращает неожиданное отключение нагрева во время критических периодов выдержки.

Габариты, мобильность и устойчивость к суровым погодным условиям

Планировка рабочей площадки создает серьезные пространственные ограничения для выездных бригад. Узкие траншеи трубопроводов и загроможденные эстакады нефтеперерабатывающих заводов оставляют мало места для громоздкого оборудования. Необходимо компактное оборудование PWHT, которое сварочная бригада сможет быстро перемещать между тесными рабочими зонами.

Суровые погодные условия проверяют надежность оборудования во время наружных работ. Летящая пыль, сильный дождь и экстремальная жара быстро повреждают незащищенную промышленную электронику. Прочные стальные рамы защищают внешние компоненты при транспортировке в тяжелых промышленных условиях. Оборудование на объекте защищает выбор силовых установок в прочных корпусах с рейтингом NEMA 3R или IP23. Герметичные блоки управления не допускают попадания влаги во внутренние цепи, а активные вентиляторы охлаждения предотвращают перегрев. Покупка надежного оборудования PWHT обеспечивает непрерывную работу и позволяет проекту двигаться вперед без дорогостоящих задержек на объекте.

Современный контроль температуры и регистрация данных

Цифровые системы управления с замкнутым контуром PID

Цифровые системы управления с замкнутым контуром PID улучшают термообработку на объекте, постоянно регулируя выходную мощность. Термопарные датчики устанавливаются непосредственно на поверхность металла. Главный процессор непрерывно считывает изменения температуры и сразу корректирует мощность в соответствии с заданной скоростью нагрева. Управление в реальном времени предотвращает опасные скачки температуры на ключевых этапах обработки. Нагревательные установки сохраняют высокую точность заданной температуры даже в сложных условиях объекта.

Система поддерживает точные температуры выдержки, требуемые строгими сварочными нормами, такими как стандарты ASME. Установка также с высокой точностью регулирует скорость охлаждения. На цифровом экране управления задаются определенные кривые охлаждения. По мере охлаждения конструкционного сварного соединения система постепенно снижает выходную мощность. Медленное снижение температуры предотвращает внутренние напряжения и растрескивание металла в толстостенных соединениях труб.

Автоматические многозонные регистраторы температуры

Автоматические многозонные регистраторы температуры одновременно управляют несколькими каналами датчиков на сложных трубных конструкциях. Отдельные датчики устанавливаются в центре сварного шва, в зоне нагрева и на соседних участках основного металла. Регистратор измеряет изменения температуры в разных областях соединения. Вы отслеживаете равномерность нагрева при различной толщине стенки без ручной регулировки. В каждом рабочем цикле несколько зон нагрева получают сбалансированное питание.

Современные регистраторы сохраняют точные данные о нагреве в защищенной цифровой памяти на протяжении всего процесса термообработки. Эти устройства заменяют ненадежные бумажные самописцы на загруженных рабочих площадках. Менеджеры по качеству проверяют цифровые графики нагрева непосредственно на экранах системы.

Автоматизированные рабочие процессы многоканальной регистрации данных обеспечивают непрерывный мониторинг без ручного вмешательства и формируют предварительно подготовленные отчеты, сокращая время подготовки к аудиту вдвое.

Проверенные журналы нагрева можно быстро передавать в базы данных клиентов с помощью обычных USB-накопителей. Цифровые файлы устраняют ошибки ручной записи во время длительных ночных смен. Вы предоставляете инспекторам на объекте полный комплект подтверждающих документов по кодам, прежде чем переместить нагревательное оборудование на следующий участок.

Совокупная стоимость владения оборудованием PWHT

Энергоэффективность и стоимость расходных материалов

Чтобы определить реальную стоимость портативного оборудования PWHT, необходимо учитывать не только цену покупки. Следует оценивать ежедневное потребление электроэнергии и долгосрочные расходы на ремонт. Стандартные резистивные нагреватели теряют значительное количество тепла в открытый воздух. Из-за этой потери генераторы расходуют дополнительное топливо во время длительных выдержек. Современные индукционные системы направляют магнитное тепло непосредственно в стенку трубы. При длительных нагревательных работах это позволяет значительно снизить ежедневные расходы на топливо.

Изнашиваемые детали также со временем увеличивают ежедневные рабочие расходы. Керамические маты легко повреждаются из-за резких изменений температуры и грубого обращения. Работникам приходится часто заменять треснувшие керамические бусины и оборванные провода. Индукционные нагревательные катушки практически не повреждаются при обычной ежедневной эксплуатации. Вы покупаете меньше запасных частей и создаете меньше отходов на крупных объектах.

Поддержка поставщика, надежность и гарантия

Поломка оборудования вызывает дорогостоящие задержки при жестких графиках работ. Необходима надежная поддержка поставщика, чтобы тепловые проекты продолжались без длительных остановок. Быстрая поставка запасных частей помогает сохранить основной график работ при внезапной неисправности оборудования. Надежные производители оборудования предоставляют качественное техническое обучение и помощь на объекте. Такая поддержка позволяет бригаде быстро устранять сложные проблемы настройки на удаленных площадках.

Перед покупкой нового оборудования следует внимательно изучить условия полной гарантии. Ведущие производители предоставляют надежные многолетние гарантии на нагревательные установки. Эти планы покрывают основные силовые электронные компоненты и внутренние платы управления. Покупка качественного оборудования при поддержке квалифицированных технических команд снижает общие долгосрочные расходы.

Выбор современных нагревательных инструментов требует грамотного технического планирования. Защитить трубопроводные работы помогут пять ключевых шагов:

• Проверьте требования кодов ASME и API для используемых металлов.

• Согласуйте потребности оборудования в мощности с мощностью генератора на объекте.

• Выберите оптимальную технологию индукционного или резистивного нагрева для геометрии труб.

• Убедитесь в наличии точного цифрового управления PID и автоматических регистраторов температуры.

• Рассчитайте все долгосрочные расходы, включая топливо для генератора и запасные части.

Покупка качественного портативного оборудования PWHT со временем экономит средства за счет сокращения задержек на объекте и расходов на электроэнергию. Свяжитесь с техническими специалистами Canroon, чтобы подобрать оборудование нужной мощности и получить помощь для вашего проекта.

FAQ

Когда ASME B31.3 требует послесварочную термообработку углеродистой стали?

ASME B31.3 требует послесварочной термообработки углеродистой стали P-No. 1, если толщина стенки превышает 20 мм. Более тонкие трубы не требуют такой дополнительной термообработки. Перед началом работ проверьте толщину металла в соответствии с требованиями кода.

Почему для толстостенных труб следует выбирать индукционный нагрев вместо керамических резистивных матов?

Индукционные системы создают тепло непосредственно внутри металла трубы с помощью магнитных полей. Этот метод устраняет задержки теплопередачи через толстые стенки. Вы получаете более быструю настройку, меньшие тепловые потери и снижаете расходы на топливо при крупных работах.

Можно ли использовать портативное оборудование PWHT с дизельными генераторами на объекте?

Да, портативное оборудование PWHT можно подключать к генераторам на рабочем объекте. Выбирайте силовые установки с автоматическими выключателями и многоотводными трансформаторами. Эти компоненты защищают чувствительную электронику от внезапных падений напряжения генератора и поддерживают стабильный ток нагрева.

Как автоматические цифровые регистраторы упрощают проверки качества на объекте?

Автоматические многозонные регистраторы сохраняют данные о температуре непосредственно в защищенной цифровой памяти. Инспекторы на объекте легко проверяют цифровые графики нагрева на встроенных экранах. Готовые файлы можно быстро передавать с помощью USB-накопителей, сокращая время подготовки к аудиту вдвое.
