Вы включаете электрическую катушку. Это создает сильное магнитное поле. Поле вызывает быстрые вихревые токи в металле. Эти токи быстро нагревают металлическую деталь.

Старые газовые печи тратят время и электроэнергию впустую. Индукционная термообработка нагревает небольшие участки за считанные секунды. Вы экономите электроэнергию и ускоряете работу. Новые системы обеспечивают полный контроль.

Используйте это руководство, чтобы изучить поверхностное упрочнение. Вы улучшите мощность, частоту, форму катушки и закалку, что позволит изготавливать высококачественные металлические детали.

Основные выводы

• Индукционная термообработка использует магнитные поля. Она очень быстро нагревает металлические детали.

• Высокие частоты нагревают верхний слой. Низкие частоты проникают глубоко внутрь.

• Однократный нагрев помогает при изготовлении сложных форм. Сканирование хорошо подходит для длинных валов.

• Специальные жидкости регулируют скорость охлаждения. Хорошее охлаждение предотвращает растрескивание металла.

• Отпуск снижает напряжение в металле. Он делает металл твердым и прочным.

• Новые электрические системы экономят электроэнергию. Цифровые инструменты позволяют легко регулировать температуру.

Основы индукционной термообработки

Вы можете освоить индукционную термообработку . Просто следуйте простым научным правилам. Высокочастотный электрический ток быстро изменяет металл.

Принципы электромагнитного поля и джоулево нагревание

Закон Фарадея и вихревые течения

Закон Фарадея описывает магнитные поля. Они генерируют энергию внутри металла.

Через катушку протекает переменный ток. Этот ток создает быстрое магнитное поле. Поместите металлическую деталь в это поле. Поле заставит металл закручиваться в вихревые токи. Инженеры называют эти петли вихревыми токами.

Резистивное джоулева нагревание

Вихревые токи генерируют сильный нагрев. Они преодолевают естественное сопротивление металла. Этот нагрев быстро поднимается в небольших зонах.

• Механизм потерь из-за гистерезиса : высокие значения магнитной проницаемости способствуют запуску. Значения находятся в диапазоне от 100 до 500. Металл выделяет тепло от трения. Это тепло создается движением магнита. Это происходит ниже критической точки.

• Тепловая зависимость : Свойства металла определяют ваши энергетические потребности. Вес, теплоемкость и температура имеют значение. Они показывают ваши точные потребности в энергии.

Глубина проникновения тока в кожу и распределение тока

Расчеты опорной глубины

Переменный ток в металле распространяется неравномерно . Верхний ток сосредоточен у края. Ток быстро падает вблизи сердцевины.

Для имитации поверхностного потока выбирайте высокие частоты . Низкие частоты проникают глубоко в сталь.

Эффекты электрического сопротивления

Свойства металла влияют на тепловые процессы:

Тепловые переходные процессы и фазовые сдвиги

Гистерезис ниже точки Кюри

Магнитный гистерезис помогает при первоначальном нагреве. Металл теряет магнетизм в точке Кюри. Температура нагрева должна достичь этой отметки.

Переходы в немагнитное состояние

Изменения в состоянии металлов происходят в строго установленный срок:

1. Начальная однородная стадия (0–12 секунд): Поверхность и ядро нагреваются одновременно. Это происходит до начала магнитных изменений.

2. Временное образование горячих полос (16 секунд): горячие точки появляются быстро. Металл пересекает магнитную метку.

3. Фаза усиления (16–22 секунды): Горячие зоны углубляются значительно. Они распространяются вблизи линий перехода.

4. Слияние немагнитных слоев (26–28 секунд): Горячие полосы сходятся вместе. Они образуют гладкий верхний слой.

Во время этих изменений регулируйте мощность. Это защищает металл от повреждений. Качественная индукционная термообработка позволяет создавать прочные детали, которые хорошо выдерживают высокие нагрузки. Интеллектуальные индукционные системы выполняют этот процесс автоматически.

Параметры управления индукционной термообработкой

Изучите настройки станка, чтобы освоить индукционную термообработку . Небольшие изменения приводят к смещению теплового потока в металле.

Силовые агрегаты Canroon обеспечивают превосходный контроль. Они быстро адаптируются к температурным циклам.

1. Синусоидальная широтно-импульсная модуляция (ШИМ) : формирует сигналы. Преобразует постоянный ток в переменный.

2. Синхронизация с помощью фазовой автоподстройки частоты (ФАПЧ) : отслеживает углы мощности. Обеспечивает очень плавную интеграцию в сеть.

3. Преобразование системы координат dq0 : Разделяет переменный ток. Устанавливает активную и реактивную мощность.

4. Логика регулирования мощности с помощью просадки : перераспределяет выходную мощность. Помогает машинам распределять энергетическую нагрузку.

5. Двухконтурное управление с обратной связью : использует два контура управления мощностью. Отслеживает быстрые изменения нагрузки.

Сопоставление частоты и глубины случая

Выбор частоты питания определяет глубину затвердевания. Подбирайте частоту в соответствии с размером детали.

Высокочастотные поверхностные эффекты

Высокие частоты передают мощность к краям. Используйте их для тонких валов. Быстрый нагрев предотвращает увеличение глубины.

Глубокое проникновение на средних частотах

Средние частоты позволяют глубже закрепить ток. Используйте их для глубоких и тяжелых осей. Глубокая мощность создает ровные слои.

Плотность мощности и время тепловой задержки

Плотность мощности определяет скорость нагрева. Баланс мощности необходим для предотвращения дефектов металла.

Правила расчета плотности киловатт

Разделите мощность в киловаттах на площадь обрабатываемой детали. Высокая плотность быстро нагревает поверхности. Низкая плотность защищает острые края.

Пределы теплопроводности

Тепло перемещается к холодным ядрам. Металл поглощает тепло медленно. Используйте правильное время выдержки естественным образом.

В согласующих сетях для передачи энергии используются L-образные согласующие элементы. Они преобразуют высокое напряжение в высокие токи.

Индукторы и магнитные концентраторы

Форма катушек направляет магнитные поля к деталям. Специальная форма обеспечивает равномерный нагрев.

Одновитковые и многовитковые катушки

Одновитковые катушки нагревают узкие полосы. Многовитковые катушки нагревают широкие области. Одновитковые катушки выбираются для быстрого сканирования. Многовитковые катушки выбираются для статических задач.

Для качественной работы необходимо обеспечить герметичность воздушных зазоров.

Выбор концентратора потока

Концентраторы направляют магнитные поля непосредственно в целевые зоны. Они обеспечивают хороший прирост мощности:

• Перенастройка магнитного поля : концентраторы смещают магнитные векторы для фиксации траекторий линий.

• Оптимизация процесса : блокировка блуждающих полей повышает эффективность управления нагревом.

Используйте формовочные композиты для создания твердых форм:

• Заполнение неровностей : Формовочный SMC-материал заполняет неравномерные медные зазоры внутри небольших катушек.

• Устранение утечек в полевых условиях : Полная посадка полностью исключает утечки в полевых условиях.

Новые композитные материалы решают сложные проблемы, связанные с перегревом:

• Управление трехмерными магнитными полями : Композитные материалы позволяют легко управлять сложными трехмерными магнитными полями.

• Индивидуальная маршрутизация магнитного потока : Смешанные материалы обеспечивают эффективную навигацию по траекториям магнитного поля.

Правильная настройка обеспечивает бесперебойную работу систем индукционной термообработки . Правильная регулировка позволяет изготавливать детали лучшего качества.

Индукционная закалка и контроль микроструктуры

Контролируйте внутренний металл. Это помогает контролировать поверхностное упрочнение. Быстрое изменение электрического тока быстро меняет структуру металла. Создавайте прочные внешние оболочки. Обеспечьте безопасность внутренних металлических сердечников.

Кинетика аустенитизации

Быстрые фазовые превращения

Быстрый нагрев изменяет обычные правила фазового перехода. Стандартный нагрев действует медленно. Быстрая индукционная закалка обеспечивает быстрый нагрев. Это сдвигает маркировку перехода вверх.

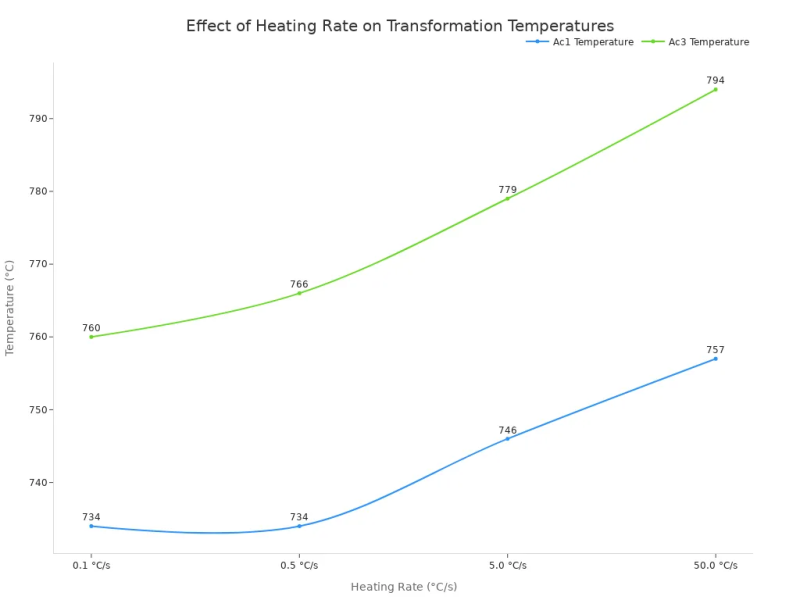

Более быстрый нагрев повышает температурные отметки Ac1 и Ac3. Они повышаются на 15–30 °C.

Установите более высокие целевые значения температуры. Это завершает фазовые переходы металла. Высокая мощность усиливает атомный поток.

Подавление роста зерна

Высокая мощность останавливает рост зерен во время индукционного поверхностного упрочнения . Используйте качественные исходные структуры. Сократите время нагрева:

• Закаленная и отпущенная (Q&T) исходная структура : Используйте равномерные структуры Q&T. Металл быстро реагирует на индукционный нагрев . Рост зерен очень незначителен.

• Нормализованная мелкозернистая феррито-перлитная структура : равномерное смешивание мелкозернистого феррита и перлита. Это снижает требуемый уровень нагрева и предотвращает рост зерен.

• Избегайте обработки крупных карбидов : для обработки крупных карбидов требуется более длительное время нагрева. Это приводит к росту зерна.

Строго контролируйте циклы нагрева. Предотвратите перегрев и тепловой разгон. Высокая температура вызывает рост зерна. Сократите время выдержки. Сохраните мелкозернистую структуру. Это позволит выдерживать большие нагрузки.

Методы сканирования и статического нагрева

Настройка прогрессивной съемки

Перемещайте длинные детали внутри активных катушек. Обеспечивайте равномерное прохождение деталей через магнитные поля. Непрерывное движение обеспечивает последовательный нагрев небольших зон. Легко сканируйте длинные валы. Экономьте значительные энергетические затраты.

Правила нагрева за один цикл

Однократный статический нагрев позволяет прогреть целые зоны одновременно. Поместите детали в неподвижные катушки. Быстро подайте высокую мощность. Удерживайте детали неподвижно или поворачивайте их.

Для определения глубокой и сложной твердости выбирайте однократный нагрев. Для длинных прямых валов выбирайте сканирующие режимы.

Проектирование систем охлаждения

Полимерные и водорастворимые гасители

Закалка быстро охлаждает нагретый металл. Это приводит к образованию твердого мартенсита. Вода быстро охлаждает металл. Резкое охлаждение приводит к растрескиванию деталей из сплава. Полимерные жидкости регулируют скорость охлаждения. Полимеры образуют пленки, замедляющие начальную потерю тепла.

Более горячие полимерные жидкости охлаждают металл медленнее. Необходимо тщательно контролировать температуру жидкости. Следует избегать образования мягких участков на деталях. Правильный контроль температуры жидкости завершает процесс закалки и отпуска .

Динамика распылительного кольца

Распылительные кольца направляют жидкость под высоким давлением на раскаленный металл. Закалочные кольца устанавливаются за сканирующими катушками.

• Угловые распылительные форсунки для предотвращения разбрызгивания из теплообменника.

• Для быстрого выхода пара необходимо поддерживать постоянное давление жидкости.

• Используйте равномерное расположение отверстий, чтобы предотвратить образование мягких участков.

Правильная настройка распылительных колец гарантирует получение твердых поверхностных слоев.

Последующая закалка и отжиг

Завершите этапы закалки и отпуска . Обеспечьте баланс прочности и гибкости внутренних деталей.

Докритическая индукционная закалка

Циклы быстрой закалки

Ускорьте свою производственную линию с помощью этого процесса. Установите более высокие температурные режимы для быстрого размягчения мартенсита.

Механизмы восстановления прочности

Быстрый отпуск снимает напряжение, удерживаемое сталью. Нагретый металл находится ниже критической отметки. Быстрая энергия повышает ударную вязкость без потери твердости поверхности.

Отжиг и нормализация

Гомогенизация кованых микроструктур

Интенсивная ковка приводит к образованию неравномерных металлических зазоров. Для устранения дефектов используйте индукционную термообработку . Быстрая прокатка катушки распределяет энергию по заготовкам.

Процессы измельчения зерна

Этот цикл нагрева разрушает крупные зерна. Нагретая сталь выше верхней отметки. Быстрые проходы катушки создают мелкие, равномерные зерна.

Процедуры снятия стресса

Снижение остаточных напряжений

Сварка создает глубокое напряжение в соединениях. Для снятия этого напряжения применяется индукционная термообработка .

Локализованная тепловая разгрузка

Выполните следующие шаги, чтобы уменьшить сварочное напряжение:

1. Предварительный нагрев : Перед соединением необходимо прогреть базовые участки. Это уменьшает тепловые зазоры вокруг сварных швов и предотвращает преждевременное накопление напряжений.

2. Целенаправленный индукционный нагрев : нагревайте только зоны сварки. Регулируйте температуру, не нагревая соседние участки.

3. Отжиг и контролируемое охлаждение : Поддержание высокой температуры для снятия внутренних напряжений. Медленное охлаждение предотвращает термический шок и деформацию.

Термообработка цветных сплавов

Металлы без железа по-разному реагируют на высокие температуры. Для них необходимо изменить настройки прибора.

Обработка алюминия и меди

Управление высокой теплопроводностью

Алюминий и медь быстро отводят тепло. Эти металлы очень быстро проводят тепло. Обычные печи тратят на них энергию впустую. Высокочастотные токи передают энергию на поверхности. Тепло выделяется внутри целевых областей. Быстрый нагрев предотвращает потери тепла в сердечниках.

Параметры обработки раствора

Для цветных металлов необходим точный контроль температуры. Смешанные элементы должны расплавиться и превратиться в металл. Быстрый нагрев ускоряет этот процесс. Он предотвращает расплавление низкотемпературных границ. Работа выполняется очень быстро. Быстрое охлаждение в воде фиксирует элементы внутри.

Совет: Меди требуется больше тока для нагрева.

Титан и суперсплавы

Требования к инертной защите

Нагретый титан забирает газ из воздуха. Кислород делает кромки титана очень хрупкими. Необходимо покрывать катушки аргоном. Закрытые индукционные установки защищают металл от кислорода. Чистый газ обеспечивает высокую безопасность поверхностей.

Контроль равномерности теплового режима

Для никелевых суперсплавов необходимы точно выверенные температурные режимы. Эти металлы очень медленно передают тепло. Необходимо сбалансировать плотность мощности, чтобы избежать локальных перегревов. Многозонные катушки обеспечивают очень равномерное распределение тепла. Интеллектуальные пирометры отслеживают температуру в режиме реального времени. Такой тщательный контроль позволяет изготавливать надежные детали.

Предотвращение дефектов и контроль качества

Тщательный контроль предотвращает дорогостоящие дефекты металла. Корректировка ключевых параметров позволяет устранить проблемы с закалкой .

Снижение искажений и растрескивания

Регулирование температурного градиента

Сильные перепады температуры деформируют металлические детали. Сбалансируйте мощность, чтобы предотвратить резкий тепловой удар. Снизьте нагрев по углам, чтобы уменьшить напряжение. Используйте гладкие катушки для равномерного распределения энергии.

Контроль паровой фазы при охлаждении

Нестабильный пар вызывает неравномерное охлаждение. Для устранения дефектов охлаждения необходимо скорректировать этапы процесса:

• Для устранения мягких участков и низкой твердости:

  • Снизьте соотношение компонентов смеси полимерного закалочного агента.

  • Ускорьте поток и очистите распылительные отверстия.

  • Охладите всю охлаждающую жидкость.

• Для уменьшения деформации деталей:

  • Добавьте больше полимера для более медленного охлаждения.

  • Подогрейте охлаждающую жидкость.

  • Снизьте давление распыления и расход жидкости.

  • Подождите дольше, прежде чем охлаждать металл.

Неразрушающий контроль и металлургические испытания

Проверка глубины дела

Безопасные методы контроля позволяют быстро проверять твердые верхние слои. Вихретоковые приборы позволяют безопасно измерять глубину. Ультразвуковые устройства позволяют исследовать внутренние границы на большой глубине.

Протоколы контроля трещин

Тестирование с помощью красителя быстро выявляет небольшие трещины на верхней части шестерни. Проверяйте зубья шестерни после быстрого охлаждения. Быстрая проверка предотвращает дальнейшее распространение некачественных деталей.

Автоматизированный мониторинг процессов

Пирометрия с замкнутым контуром

Цифровые системы Canroon автоматически регулируют температуру. Встроенные датчики постоянно считывают температуру поверхности. Эти интеллектуальные системы быстро корректируют мощность. Журналы данных сохраняют историю изменения температуры для обеспечения безопасности.

Системы мониторинга энергопотребления

Цифровые блоки отслеживают потребление энергии каждой частью. Следите за потреблением энергии, чтобы выявить износ катушки. Стабильные настройки обеспечивают точную дозировку тепла. Интеллектуальные системы отключают питание при изменении уровня мощности.

Вы осваиваете индукционную термообработку, используя правильные инструменты. Вы настраиваете частоту, мощность, форму катушки и закалку. Современные электрические системы, такие как Canroon, работают с высокой точностью. Они делают каждую металлическую деталь очень прочной и однородной.

Проверьте свои старые инструменты уже сегодня. Обновите их, чтобы экономить электроэнергию!

Часто задаваемые вопросы

Что такое индукционная термообработка?

Краткое определение: Прямой электромагнитный нагрев металлов.

Вы используете магнитные поля. Они быстро нагревают металлические детали. Внутри протекают электрические токи. Они создают точно рассчитанное тепло. Этот процесс экономит энергию и ускоряет вашу работу.

Каким образом индукционная термообработка улучшает качество деталей?

Нагреваются только отдельные участки. Вся деталь пропускается без нагрева. Такой контроль предотвращает деформацию и внутренние повреждения. Современная термообработка позволяет создавать прочные детали. Результаты всегда остаются неизменными.

Почему следует отдать предпочтение индукционной закалке перед печной?

Системы отопления работают часами. Они расходуют электроэнергию впустую. Индукционная закалка обеспечивает прочность поверхности за секунды. Вы экономите энергию. Вы сокращаете выбросы углекислого газа. В вашем помещении будет прохладнее.

Какова роль отпуска после закалки?

Твердая сталь легко ломается под большими нагрузками. Вы проводите отпуск. Он снимает внутреннее напряжение. Он восстанавливает прочность металла. Этот этап уравновешивает твердость поверхности. Он повышает внутреннюю прочность.

Можно ли обрабатывать цветные металлы с помощью индукционных систем?

Да! Алюминий можно нагревать. Медь и титан тоже нагреваются. Для этих металлов требуются более высокие частоты. Им необходимы специальные настройки мощности. При этом сохраняется максимальная прочность. Предотвращается повреждение поверхности.

Как выбрать правильную частоту для вашей детали?

Проверьте глубину закалки. Высокие частоты нагревают внешние кромки стержня. Низкие частоты проникают глубже. Они достигают тяжелых стальных сердечников. Вы подбираете частоту в соответствии со своими целями.
