Вы можете уже сегодня изменить производственную линию для изготовления труб. Используйте высокочастотные источники питания для индукционного нагрева. Эти системы быстро создают скрытые вихревые токи. Они легко работают внутри стальной трубы. При этом они вообще не касаются металла. Вы получаете очень высокую скорость линии и значительно экономите энергию. Точный контроль нагрева доступен сразу. Это формирует небольшую зону термического влияния. Современные трубные станы используют твердотельную инверторную технологию. Она обеспечивает непрерывную работу на высокой скорости. Canroon занимает лидирующие позиции на рынке благодаря передовым технологиям. Твердотельные источники питания для индукционного нагрева работают стабильно и надежно. Они обеспечивают высокую стабильность сварки и делают процесс сварки очень эффективным.
Основные выводы
Высокочастотный индукционный нагрев очень быстро нагревает кромки трубы.
В процессе нагрева отсутствует контакт.
Бесконтактный нагрев полностью устраняет износ инструмента.
Поверхность стальной трубы остается очень гладкой.
Правильная настройка катушки значительно экономит энергию.
Импедеры с водяным охлаждением также помогают экономить энергию.
Твердотельные источники питания Canroon автоматически регулируют уровень нагрева.
Это простое решение устраняет все дефекты сварного шва.
Основы высокочастотных источников питания для индукционного нагрева
Специальные источники питания преобразуют электроэнергию в тепло. Они никогда не соприкасаются с металлом. Для освоения этого процесса необходимо понимать четыре основные идеи.
Электромагнитная индукция и выделение тепла вихревыми токами
Магнитные поля создают электрический ток в металле. Простые этапы происходят в быстрой последовательности:
Индукция вихревых токов: катушка создает изменяющееся магнитное поле. Это поле формирует быстро вращающиеся токи внутри стали.
Концентрация тока на поверхности: высокая частота выталкивает эти токи к поверхности.
Выделение тепла: узкий путь тока создает высокое сопротивление ($R$). Быстрый ток ($I$) выделяет тепло за счет нагрева Джоуля ($R cdot I^2$).
Скин-эффект и эффект близости при сварке шва
Два физических эффекта направляют энергию к кромкам трубы.
Высокочастотные эффекты направляют ток к кромкам полосы. Благодаря этому образуется небольшая зона нагрева. Энергия быстро воздействует на соединяемые кромки. Сталь быстро плавится,形成ируя качественный сварной шов.
Выбор частоты и влияние толщины стенки
Согласуйте частоту питания с толщиной трубы. Более высокая частота обеспечивает поверхностный нагрев. Более низкая частота обеспечивает глубокий нагрев.
Для толстых труб используйте более низкие частоты. Высокие частоты (>400 kHz) быстро нагревают тонкие поверхности. Это предотвращает потери энергии внутри металла.
Переходы через точку Кюри при производстве стальных труб
Сталь перестает быть магнитной при температуре выше 768°C. Источники питания регулируют энергию во время этого перехода. Это поддерживает стабильную скорость производственной линии и обеспечивает прочные непрерывные сварные швы.
Основные технологические факторы и компоненты системы
Для идеальной сварки труб необходимы сбалансированные системы. Каждый компонент влияет на концентрацию тепла, мощность и качество. Оптимизируйте настройку, чтобы повысить скорость и устранить дефекты.
Геометрия рабочей катушки и эффективность магнитной связи
Рабочая катушка передает мощность стальной трубе. Выбирайте подходящую форму катушки для размера трубы.
Диаметр катушки: сохраняйте минимальный зазор между катушкой и трубой. Малый зазор обеспечивает сильную магнитную связь.
Количество витков: одновитковые катушки быстро концентрируют энергию. Многовитковые катушки глубже нагревают толстые стенки.
Ширина катушки: согласуйте ширину катушки со скоростью линии. Более широкие катушки дольше нагревают металл.
Совет: поддерживайте небольшой зазор 2–4 mm. Это предотвращает искрение и повышает мощность.
Выбор импедера и охлаждение ферритового сердечника
Импедер находится внутри раскрытой трубы во время сварки. Он использует ферритовые сердечники для блокировки обратного потока.
+-----------------------------------+ | Water Cooling Channel | +-----------------+-----------------------------------+-----------------+ | | High-Density Ferrite Core | | | Flowing Tube |===================================| Welding Edge | | | High-Density Ferrite Core | | +-----------------+-----------------------------------+-----------------+ | Water Cooling Channel | +-----------------------------------+
Постоянно охлаждайте импедер проточной водой. Сильный нагрев разрушает магнитные свойства феррита при 200°C. Холодный феррит направляет ток к кромкам полосы. Такой путь быстро сокращает потери энергии.
Геометрия сварочного V-образного зазора и настройка угла вершины
Раскрытые кромки трубы образуют форму «V». Регулировка угла этого V-образного зазора управляет мощностью нагрева.
Сохраняйте небольшой угол V-образного зазора для концентрации тока. Такая настройка предотвращает скачки высокого напряжения.
Обжимные ролики и механическое усилие сжатия
Обжимные ролики плотно сжимают горячие кромки трубы. Механическое усилие превращает тепло в качественный сварной шов.
Пластичность кромок: тепло размягчает кромки полосы и облегчает формование.
Удаление примесей: сильное усилие выдавливает загрязненный шлак.
Измельчение зерна: давление соединяет зерна стали без присадочного металла.
Очень тщательно регулируйте давление роликов. Низкое давление оставляет оксиды внутри шва. Высокое давление создает избыточный грат и ослабляет трубы.

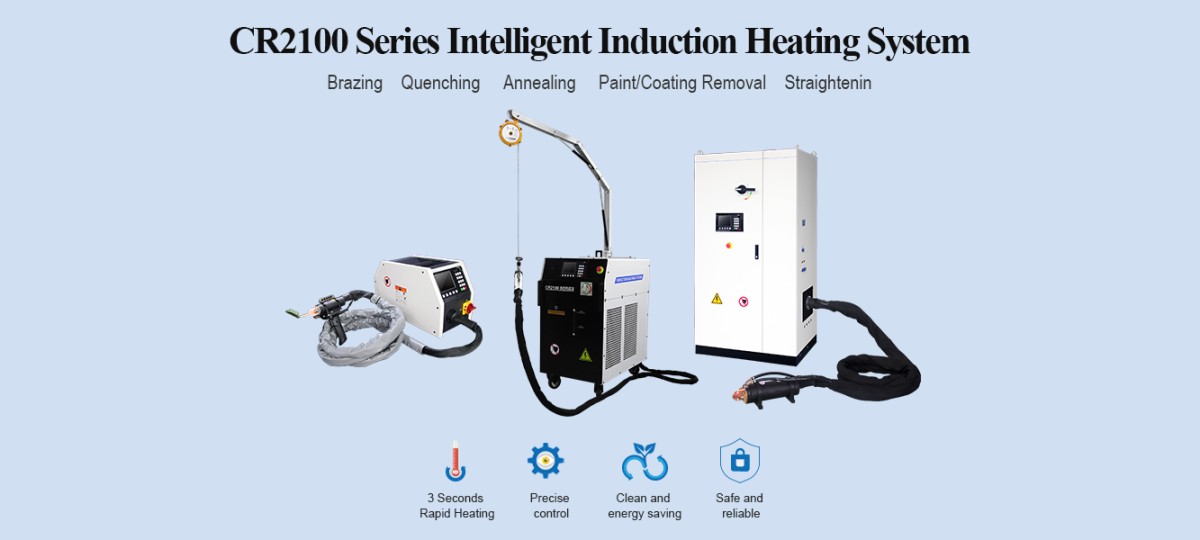

Источники питания Canroon для индукционного нагрева на трубных станах
Современным трубным станам необходимы гибкие системы питания. Canroon выпускает установки мощностью от 50 kW до 2,200 kW.
[ Power Grid ] │ ▼ [ Canroon Rectifier Section ] │ ▼ [ Solid-State IGBT Inverter ] │ ▼ [ Precise Power Matching ] ──► [ Optimized Tube Weld ]
Твердотельные системы Canroon используют быстродействующую технологию IGBT. Эти компоненты обеспечивают эффективность свыше 90 процентов. Согласование мощности автоматически компенсирует изменения нагрузки во время запуска. Вы получаете стабильный нагрев, меньше брака и более низкие счета за электроэнергию.
Индукционная сварка шва и контактная сварка
Выберите высокочастотные источники питания для индукционного нагрева или контактные инструменты. Оба способа быстро нагревают кромки трубы, но дают разные результаты.
Износ при физическом контакте и требования к обслуживанию
Контактные инструменты непосредственно соприкасаются с движущимися трубами. Высокое трение быстро изнашивает их. Сильный ток также ускоряет износ. Линию приходится часто останавливать для замены изношенных деталей.
Индукционные установки работают без контакта. Катушка находится рядом с трубами и не трется о металл. Износ инструмента полностью устраняется. Это снижает затраты на ремонт, а производство работает дольше без остановок.
Основной вывод: бесконтактные инструменты устраняют физический износ. Они экономят значительные средства и не приводят к потере рабочего времени.
Качество поверхности труб с покрытием и чувствительных металлов
Контактные элементы оставляют темные следы ожогов и глубокие царапины на поверхности. Высокое давление повреждает деликатные металлические покрытия.
Индукционные инструменты защищают поверхность трубы. Магнитные поля легко проходят через воздух и непосредственно нагревают кромки стали. В результате получаются чистые и гладкие изделия:
Трубы из оцинкованной стали
Трубы из алюминизированной стали
Полированные профили из нержавеющей стали
Электрическая эффективность и возможности обработки на высокой скорости
Контактные инструменты создают электрические потери из-за трения. Постоянное искрение расходует электроэнергию.
Современные высокочастотные источники питания для индукционного нагрева передают энергию быстро и точно. Вы повышаете общий выход электроэнергии. Трубный стан работает на очень высокой скорости без провалов мощности.
Совместимость с углеродистой сталью, нержавеющей сталью и алюминием
Контактные инструменты плохо работают с мягкими металлами. Оксид мягкого алюминия быстро разрушает контакты.
Индукционные инструменты позволяют легко сваривать любые металлы. Они подходят для стали и мягкого алюминия. Одну линию можно использовать для разных материалов, быстро изменяя настройки.
markdown
Оптимизация параметров с системами питания Canroon
Для эффективной работы трубного стана необходим полный контроль параметров системы. Силовые установки Canroon обеспечивают высокую точность во время скоростного производства. Вы можете оптимизировать каждую настройку, устранить дефекты шва и повысить ежедневную производительность.
Синхронизация частоты и скорости линии
Скорость стана изменяется во время запуска и остановки линии. Необходимо постоянно согласовывать частоту питания со скоростью движения трубы.
Ускорение при запуске: повышайте частоту генератора по мере набора скорости трубным станом. Такая синхронизация предотвращает прожог медленно движущихся кромок полосы.
Максимальная производственная скорость: фиксируйте частоту при высокой скорости линии. Высокая скорость требует быстрого проникновения энергии непосредственно в зоне вершины.
Замедление линии: мгновенно снижайте подачу энергии при замедлении. Быстрое снижение предотвращает скопление расплавленного металла внутри роликов стана.
Автоматическое согласование поддерживает стабильную подачу тепла и полностью устраняет постоянные ручные регулировки.
Контроль входной мощности для предотвращения предварительных дуг и холодных сварных швов
Необходимо точно сбалансировать подачу электрической энергии в сварочный V-образный зазор. Несбалансированная мощность быстро создает серьезные дефекты шва.
[ Too Much Power ] ──► Pre-Arcs & Sparks ──► Pitted Seam Edges [ Precise Power ] ──► Optimal Plasticity ──► Flawless Forge Weld [ Too Little Power ] ──► Insufficient Heat ──► Brittle Cold Welds
Высокое напряжение вызывает предварительные дуги через узкие зазоры. Они сопровождаются яркими искрами и образованием раковин на необработанных стальных кромках. Низкая энергия создает слабые холодные швы, разрушающиеся при испытании давлением. Системы Canroon быстро регулируют выходное напряжение, поддерживая энергию непосредственно в оптимальной зоне нагрева.
Отслеживание температуры в реальном времени и регулирование по замкнутому контуру
Современные высокочастотные источники питания для индукционного нагрева отслеживают нагрев. Интеллектуальные оптические устройства контролируют горячий шов и быстро передают данные в системы управления.
В этой аппаратной конфигурации используются быстродействующие модульные платы. Они обновляют данные двадцать раз в секунду. Системы взаимодействуют по цифровым сетевым протоколам. Они преобразуют напряжение детектора ($V_{det}$) в фактические показания температуры ($T_{pyro}$). Системы питания с замкнутым контуром постоянно регулируют выходную мощность ($W_{gen}$). Они поддерживают температуру между точками пайки и плавления. Интеллектуальные расписания настроек быстро устраняют текущие проблемы линии и легко компенсируют изменения поверхности необработанной стали.
Цифровые контроллеры управляют системой в три этапа:
Расчет ошибки: контроллеры проверяют отклонение температуры и определяют необходимую мощность.
Регулирование мощности: уровни мощности быстро обновляются на основе результатов проверки ошибки.
Режим стабилизации: контроллеры поддерживают стабильную мощность при заданной температуре.
Интеллектуальные источники питания защищают линию от скачков температуры.
Стратегии обслуживания катушек, импедеров и инверторов
Регулярное обслуживание предотвращает остановки линии и защищает дорогостоящее оборудование. Соблюдайте следующие ежедневные правила:
Контрольный список профилактического обслуживания: промывайте каналы охлаждения чистой водой. Проверяйте ферритовые сердечники на наличие трещин от перегрева. Еженедельно очищайте пылевые фильтры инвертора.
Проверка рабочей катушки: ежедневно очищайте медные поверхности. Удаляйте отложения, чтобы предотвратить короткие замыкания.
Промывка системы охлаждения импедера: поддерживайте поток охлаждающей воды выше 0.3 MPa. Высокий расход воды предотвращает перегрев ферритового сердечника.
Очистка шкафа инвертора: ежемесячно проверяйте внутренние модули IGBT. Удаляйте пыль от стана, чтобы предотвратить высоковольтное дуговое замыкание внутри приводных блоков.
Современные силовые установки обеспечивают быструю сварку и быстро соединяют длинные трубы. Нагрев остается равномерным, а расход энергии снижается. Необходимо правильно установить частоту, выровнять катушку и поддерживать импедер в охлажденном состоянии. Горячие кромки должны быть сжаты. Правильные настройки устраняют проблемы с нагревом. Количество брака быстро снижается. Отходы сокращаются до 1%. Количество дефектов снижается в общей сложности на 98.89%.
Максимальная эффективность: системы Canroon обеспечивают высокий коэффициент готовности стана, минимальное количество дефектов сварки и снижение общего энергопотребления вашего предприятия.
Часто задаваемые вопросы
Как выбрать правильную частоту для сварки труб?
Выбирайте частоту с учетом толщины стенки трубы. Для тонких труб необходимы высокие частоты выше 400 kHz. Для толстых труб подходят более низкие частоты около 30 kHz. Правильная частота предотвращает повреждения и повышает эффективность.
Почему необходимо постоянно охлаждать импедер?
Предупреждение об охлаждении: высокая температура быстро разрушает магнитные свойства феррита.
Вода защищает внутренние ферритовые сердечники от сильного нагрева. Горячий феррит перестает работать при температуре выше 200°C. Вода поддерживает импедер в охлажденном состоянии. Холодный импедер направляет тепло к кромкам трубы, что экономит электроэнергию.
Что вызывает дефекты холодной сварки на трубных станах?
Холодные швы возникают из-за недостаточной мощности или слишком высокой скорости. Низкий нагрев не расплавляет стальные кромки. Затем обжимные ролики сжимают их. Для устранения проблемы увеличьте мощность или измените скорость.
Как источники питания Canroon снижают затраты на электроэнергию?
Оборудование Canroon использует компоненты IGBT для высокой эффективности. Интеллектуальные схемы согласуют мощность с изменениями металла. Вы сокращаете потери энергии и снижаете расходы.
