Неподходящий привод может неожиданно отключиться, перегреть двигатель или вызвать преждевременный износ ремня. Этих проблем можно избежать, тщательно выбирая ЧРП для конвейерного двигателя. Начните с типа нагрузки. Затем изучите паспортную табличку двигателя. Далее подберите привод по току полной нагрузки, а не по мощности в лошадиных силах. Наконец, сопоставьте устройство с условиями на вашем предприятии. Каждый выбор основывается на предыдущем — от анализа нагрузки до проверок при вводе в эксплуатацию. Многолетний опыт Canroon в конвейерных системах лег в основу практических рекомендаций этого руководства.

Основные выводы

• Сначала определите тип нагрузки. Большинству конвейеров требуется привод для тяжелого режима с постоянным моментом.

• Изучите паспортную табличку двигателя. Выбирайте привод по току полной нагрузки, а не по мощности в лошадиных силах.

• Выбирайтебездатчиковое векторное управление, чтобы поддерживать постоянную скорость при изменении нагрузки.

• Спланируйте монтаж. Используйте подходящий корпус и прокладывайте короткие кабели двигателя.

• Учитывайте требования безопасности и связи привода. Затем согласуйте привод с вашей системой управления.

Сначала определите тип нагрузки конвейера

Тип нагрузки — это первый параметр, который следует определить перед выбором привода. Тип оборудования и потребность в крутящем моменте находятся в начале каждогоконтрольного списка выбора ЧРП. Только после определения типа нагрузки можно оценить диапазон скорости, пусковой момент, перегрузочную способность и требования к охлаждению. Ошибка на этом этапе приводит к ложным срабатываниям защиты по перегрузке по току при вводе в эксплуатацию, часто из-за использования настроек переменного момента для нагрузки с постоянным моментом.

Постоянный момент и переменный момент

Большинство конвейеров относятся к нагрузкам с постоянным моментом. Им требуется одинаковый процент крутящего момента на низкой и высокой скорости, поскольку один и тот же вес может перемещаться с разной скоростью. Вентиляторы и насосы работают иначе. Их потребность в моменте резко снижается на малых скоростях, пропорционально квадрату скорости. Это различие определяет все последующие решения.

Нагрузка с постоянным моментом требует перегрузочной способности для тяжелого режима. Нагрузке с переменным моментом достаточно номинала для нормального режима. Использование настроек переменного момента для нагрузки с постоянным моментом — одна из главных причин сбоев при вводе в эксплуатацию.

Рабочий цикл и момент трогания

Момент трогания часто значительно превышает рабочий момент. Горизонтальному конвейеру для запуска может потребоваться 250% рабочего момента, например 550 Н·м момента трогания при рабочем моменте 220 Н·м. После остановки подшипникам, ремням и уплотнениям обычно требуется в 1,5–3 раза больший момент, чем рабочий. Ваш привод должен обеспечивать этот пиковый момент без отключения.

Рабочий цикл так же сильно влияет на выбор перегрузочной способности. Рассмотрим конвейер мощностью 5,5 kW с частыми пусками под полной нагрузкой. Ток полной нагрузки двигателя составляет 11,5 A. Коэффициент эксплуатации 1,15 повышает его до 13,2 A. Требование по пусковому моменту 150% означает 150% в течение 60 секунд, или пиковый ток 17,3 A. Следует выбрать привод для тяжелого режима с перегрузочной способностью 150% либо перейти на типоразмер 7,5 kW с номинальным током 17–18 A для запаса по моменту. Итоговый выбор: привод для тяжелого режима 7,5 kW, 17 A непрерывного тока, перегрузка 150%. Это обеспечивает надежный запуск под полной нагрузкой и запас для будущего увеличения производства.

Нагрузки с постоянным моментом, такие как конвейеры, требуют одинакового момента независимо от скорости, поэтому на низких скоростях двигателю все равно необходимы максимальный момент и, следовательно, максимальный ток. ЧРП должен быть рассчитан на непрерывную подачу этого тока. Для многих применений с постоянным моментом также требуется высокий пусковой момент — часто не менее 150% номинального момента двигателя для запуска конвейера, — поэтому в некоторых случаях выбирают привод с перегрузочной способностью выше, чем у двигателя.

Номиналы перегрузки ЧРП основаны на моделях теплового накопления, а не на простых времятоковых характеристиках. Они отслеживают нагрев I²t в переходах IGBT и конденсаторах шины DC. Привод, подвергающийся повторяющимся перегрузкам 140% по 30 секунд при недостаточном охлаждении между событиями, отключится по тепловой перегрузке, даже если его мгновенный номинал 150% никогда не превышается. Тепловая модель накапливает тепло быстрее, чем система охлаждения успевает его рассеивать. Рабочий цикл — частота и длительность перегрузок, а также интервалы охлаждения — определяет, может ли данная перегрузочная способность поддерживаться. Частые пуски и остановки требуют более высоких коэффициентов запаса от 1,4 до 1,6, поскольку каждый цикл разгона добавляет тепло.

Прочитайте данные паспортной таблички двигателя

Паспортная табличка содержит все необходимое, чтобы начатьвыбор привода. Каждый параметр отвечает на свой вопрос, и отсутствие даже одного из них может вызвать проблемы позднее.

Мощность в лошадиных силах, напряжение, фазы и FLA

Мощность в лошадиных силах — наименее полезный параметр на табличке для выбора привода. Она показывает возможности двигателя, а не то, что должен обеспечивать привод. Два двигателя 50 HP при 460V и трехфазном питании могут потреблять 65A и 69A в зависимости от КПД, коэффициента мощности и конструкции. Подбирайте по току, затем проверяйте диапазон мощности в лошадиных силах.

FLA определяет выбор. Сравните FLA вашего двигателя с номинальным током каждого привода, затем добавьте запас для нагрузок с постоянным моментом и тяжелых пусков. Слишком малый привод будет отключаться при каждом включении. Используйте мощность в лошадиных силах только для сужения поиска.

Согласуйте вход ЧРП с двигателем и сетью питания

Проверьте электропитание здания перед покупкой. Распространенные входные номиналы приводов включают однофазное 200–240 VAC и трехфазное 380–480 VAC. Привод 480V при питании 208V не обеспечит номинальную выходную мощность, а неправильное напряжение может сразу повредить привод.

Трехфазные асинхронные двигатели переменного тока — обычный выбор для производственных конвейеров. Если необходимо использовать однофазный вход, стандартный привод может работать при подключении двух фазных проводов и оставлении одной клеммы незадействованной, однако это создает токовую нагрузку на две фазы и повышает риск выхода из строя входных диодов. Это компенсируется увеличением типоразмера привода. Напряжения привода и двигателя должны быть одинаковыми; если напряжение необходимо изменить, используйте трансформатор, а не полагайтесь на ЧРП для конвейерного двигателя для устранения разницы.

Подбирайте ЧРП для конвейерного двигателя по току

Выбор определяется током двигателя, а не мощностью в лошадиных силах. Привод, выбранный только по мощности, может оказаться слишком малым, если двигатель потребляет больше тока, чем ожидалось. Всегда сопоставляйте постоянный выходной ток привода с током полной нагрузки двигателя при соответствующем напряжении.

Согласуйте ЧРП для конвейерного двигателя с FLA двигателя

Прежде чем что-либо покупать, найдите FLA на паспортной табличке. Номинальный постоянный ток привода должен быть равен или выше этого значения. Для конвейерных задач добавьте запас по перегрузке к базовому FLA. Эта дополнительная потребность часто требует перехода на следующий типоразмер.

Используемый коэффициент запаса зависит от режима работы конвейера. Используйте эту таблицу в качестве руководства:

Конвейеру с частыми пусками и остановками требуется значение из верхней части этого диапазона. Каждый цикл разгона добавляет тепло в переходы IGBT и конденсаторы шины DC привода. Тепловая модель накапливает это тепло быстрее, чем система охлаждения успевает его отводить. Привод, подвергающийся повторяющимся перегрузкам, отключится по тепловой перегрузке, даже если он не превышает свой мгновенный номинал.

Недостаточно мощный привод вызывает реальный ущерб. Он перегревается, часто отключается и может полностью выйти из строя. Он также расходует энергию неэффективно, поскольку не способен удовлетворить потребность двигателя.

Перегрузочная способность и коэффициенты снижения номинала

Конвейерам нужен привод для тяжелого режима с перегрузочной способностью 150% в течение 60 секунд. Это покрывает момент трогания при запуске ленты под нагрузкой. Если вашему конвейеру требуется перегрузка более 150% или длительностью более 60 секунд, перейдите на больший типоразмер.

Коэффициенты снижения номинала уменьшают ток, который может выдавать привод. Следите за следующими четырьмя факторами:

• Частота коммутации

• Температура окружающей среды

• Высота установки над уровнем моря

• Вентиляция корпуса

Снижение номинала по высоте подчиняется четкому правилу. Оно начинается на высоте 1,000 метров, при этом ток снижается на 1% на каждые 100 метров выше этой отметки. Привод 100 A на уровне моря становится приводом 90 A на высоте 2,000 метров. Крупные конвейерные системы на руднике Коллауаси в Чили работают почти на высоте 5,000 m над уровнем моря, что доказывает возможность работы высокогорных конвейерных систем при правильном выборе привода.

На большой высоте снижаются давление и плотность воздуха, что уменьшает охлаждающую способность. Производители устанавливают правила снижения номинала для высот свыше 1,000 m в соответствии со стандартами и руководствами по монтажу.

После применения снижения номинала по температуре, высоте, несущей частоте и условиям корпуса доступный постоянный ток все еще должен быть равен или превышать FLA двигателя. Если после снижения номинала доступный ток ниже FLA, увеличьте типоразмер на один или снизьте несущую частоту.

Инженеры по применению Canroon могут помочь вамподобрать ЧРП для конвейерного двигателя, если данные двигателя или условия нагрузки вызывают сомнения. Их поддержка по подбору устраняет неопределенность в сложных задачах.

Выберите метод управления и динамический отклик

Метод управления определяет, насколько хорошо ваш конвейер поддерживает скорость при изменении веса продукции. У вас есть два основных варианта: разомкнутое управление V/Hz и векторное управление. Каждый вариант подходит для разных требований конвейера.

Разомкнутое и замкнутое векторное управление

Разомкнутое управление V/Hz поддерживает постоянное отношение напряжения к частоте. Оно подходит для базовых конвейеров материалов, где отклонение скорости плюс-минус 2–3 процента не влияет на процесс. Однако управление V/Hz допускает скольжение 50–100 RPM при изменении нагрузки. Это скольжение может вызвать застревание продукции в точках передачи. V/Hz также не может надежно запустить нагруженный конвейер или наклонный подъемник.

Векторное управление решает эти проблемы. Оно обеспечивает более точное регулирование скорости и более высокий пусковой момент. Разомкнутое векторное управление развивает 100 процентов номинального момента до примерно 8 Hz. Энкодер ему не нужен. Замкнутое векторное управление добавляет энкодер для еще более точного регулирования, но большинству конвейеров такой уровень точности не требуется.

Бездатчиковое векторное управление для постоянной скорости конвейера

Бездатчиковый векторный привод оценивает скорость двигателя по току и напряжению. Тахометр не требуется. Привод корректирует выходную частоту для поддержания заданной скорости. Запрограммируйте 1800 rpm в привод для 4-полюсного двигателя, и он будет выдавать частоту, необходимую для поддержания 1800 rpm, а не 1780 rpm, указанных на паспортной табличке.

Современные ЧРП могут использовать программное обеспечение для вычисления скорости двигателя на основе анализа тока двигателя. Эту расчетную скорость можно использовать для достаточно точного управления скоростью нагрузки без обратной связи от тахометра, хотя с некоторой погрешностью скорости.

Такой отклик подходит для динамических конвейерных применений. ЧРП для конвейерного двигателя управляет как скоростью, так и моментом. При изменении нагрузки привод обнаруживает изменение скорости и подает корректирующий момент для ее восстановления.

Планируйте монтаж и условия эксплуатации

Пространство вокруг привода так же важно, как и сам привод. ЧРП преобразуют переменный ток в постоянный, а затем обратно в переменный, и этот процесс выделяет тепло. Перегрев выводит силовую электронику из строя быстрее любой другой причины. Большинство приводов работают при температуре окружающей среды до 40°C (104°F) без снижения номинала. Более высокая температура требует увеличения типоразмера привода или установки принудительной вентиляции.

Корпус, температура и загрязнение

Выберите корпус, соответствующий условиям вашего производственного участка. Для чистого электротехнического помещения подойдет базовая степень защиты IP20 или NEMA 1. Для пыльных зон конвейера требуется защита NEMA 12 или IP54. Для зон мойки требуется NEMA 4X. Поддерживайте относительную влажность ниже 95% без конденсации и установите обогреватели шкафа, если привод простаивает в холодных и влажных условиях.

ЧРП являются устройствами преобразования энергии, и процесс преобразования переменного тока в постоянный и обратно в переменный создает большое количество тепла. Отвод этого тепла от привода является, вероятно, наиболее важным фактором его надежной работы. Перегрев — главная причина выхода силовой электроники из строя.

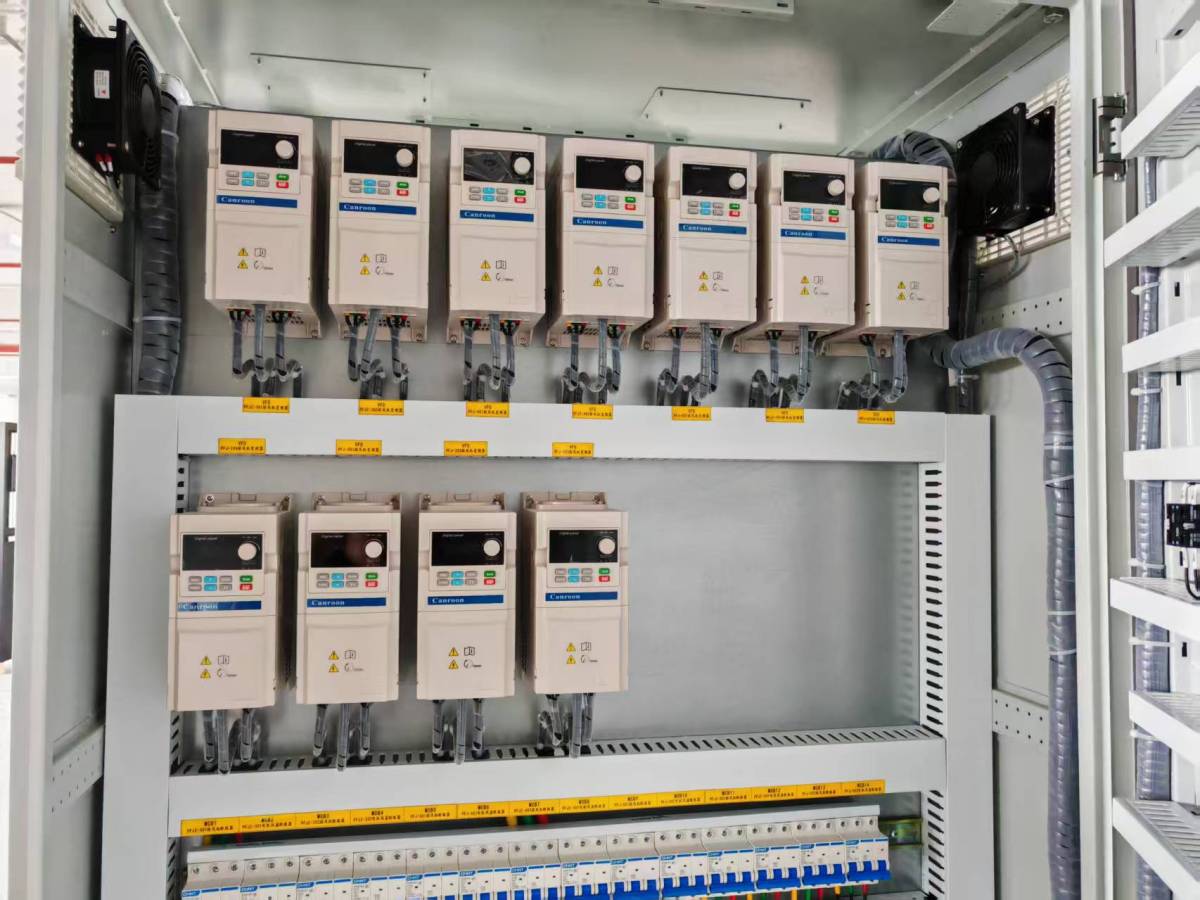

Монтаж, длина кабеля и размещение

Устанавливайте привод вертикально на жесткой поверхности. Соблюдайте требования производителя к зазорам сверху, снизу и по бокам. Никогда не перекрывайте вентиляционные отверстия. В закрытом шкафу установите вентиляторы и фильтры для подачи прохладного воздуха снизу и отвода горячего воздуха сверху. Чрезмерная вибрация ослабляет соединения, поэтому настенные приводы следует устанавливать на прочных поверхностях.

Ограничения длины кабеля двигателя важны из-за отражения напряжения. Без выходной фильтрации длина кабеля не должна превышать 200–300 feet. Установите выходной реактор, фильтр dV/dt или синусоидальный фильтр, чтобы увеличить длину до 1,000 feet или более. Правильное размещение и планирование кабелей предотвращают перегрев и ложные неисправности еще до их возникновения.

Учтите интеграцию, безопасность и поддержку

Ваш привод должен подключаться к системе управления и обеспечивать безопасность работников. Спланируйте эти соединения до покупки.

I/O, цепи безопасности и проводка E-Stop

Сначала определите ваши потребности в цифровых и аналоговых I/O. Цифровые входы обеспечивают сигналы пуска, остановки и сброса неисправности. Аналоговые входы принимают задания скорости от PLC или потенциометра. Также необходимы цифровые выходы для состояния работы и сигналов аварии.

Цепи безопасности требуют не меньшего внимания. Функция Safe Torque Off (STO) позволяет отключить питание двигателя без отключения основного питания. Кнопки аварийной остановки следует размещать в ключевых точках вдоль конвейерной линии. Контакторы с категорией безопасности обеспечивают надежное отключение. Световые завесы и защитные коврики защищают операторов в местах их работы с линией. Управляемые рампы замедления предотвращают смещение грузов при остановке. Средства блокировки и маркировки обеспечивают безопасность обслуживающего персонала.

Протоколы связи и планирование обслуживания

Существующая сеть вашего предприятия часто определяет выбор протокола. Modbus — наиболее распространенный выбор среди производителей ЧРП. Он хорошо подходит для простых систем и старых предприятий. EtherNet/IP подходит для сред Rockwell. PROFINET подходит для предприятий, ориентированных на Siemens. Profibus DP обслуживает существующие устаревшие установки Siemens. EtherCAT обеспечивает высокоскоростную синхронизацию для управления движением.

Выбирайте, исходя из того, что уже используется на вашем предприятии, требуемой скорости цикла и возможностей вашей команды по обслуживанию. Выбирайте протоколы на базе Ethernet, если планируете позднее добавить облачные панели мониторинга.

Планируйте постоянную поддержку до монтажа. Держите в запасе резервные приводы или критически важные детали. Обеспечьте доступ для обслуживания вокруг шкафа. Хорошо интегрированныйЧРП для конвейерного двигателя сокращает простои и упрощает поиск неисправностей.

Используйте контрольный список и избегайте распространенных ошибок

Контрольный список перед покупкой для выбора ЧРП

Письменный контрольный список помогает выбрать правильный привод. Пройдите каждый пункт перед покупкой.

• Проверьте номинал режима: тяжелый режим (постоянный момент) лучше всего подходит для большинства конвейеров, поскольку им требуется высокий пусковой момент под нагрузкой.

• Проверьте перегрузочную способность: тяжелый режим обычно обеспечивает перегрузку 150% в течение 60 секунд. Если конвейер запускается с грузом, может потребоваться привод на один или два типоразмера больше.

• Предусмотрите торможение: рекуперативное или динамическое торможение необходимо, когда нагрузка может вращать двигатель, например на конвейерах с уклоном вниз.

• Проверьте конфигурацию шины DC: на длинных конвейерах несколько приводов часто лучше работают с общей шиной DC.

• Выберите правильный корпус: NEMA 12 или NEMA 4 с хорошим охлаждением подходят для пыльных конвейерных зон. При выборе применяйте снижение номинала по температуре и высоте.

• Убедитесь в совместимости двигателя: по умолчанию используйте двигатели, пригодные для питания от инвертора (NEMA MG1 Part 31). Проверьте длину кабеля и фильтрацию dV/dt.

• Подбирайте по току полной нагрузки (FLA) и требованиям к перегрузке в конкретном применении, а не только по мощности двигателя в лошадиных силах.

Запишите ваш рабочий цикл и условия эксплуатации уже сейчас. Укажите количество пусков в час, время разгона, необходимость реверса, температуру в месте установки ЧРП, высоту и степень защиты корпуса.

Распространенные ошибки и способы их избежать

Самая серьезная ошибка при подборе — игнорирование пускового момента. Параметры установившегося режима могут выглядеть хорошо на бумаге, но конвейер будет отключаться по перегрузке по току при каждом запуске с полной нагрузкой. Всегда рассчитывайте момент, необходимый для приведения всей массы в движение из состояния покоя.

Другая распространенная ошибка — подбор только по мощности в лошадиных силах. Для нагрузок с постоянным моментом, таких как конвейеры, ЧРП должен обеспечивать ток полной нагрузки на любой скорости. Снижение скорости не снижает потребность в токе. Сравните номинальный ток привода с FLC двигателя, затем сопоставьте требования к пусковому моменту с перегрузочной способностью ЧРП.

Пропуск снижения номинала по температуре и высоте также вызывает ложные отключения. Привод, работающий на уровне моря, может не работать на большей высоте или в горячем шкафу. Инженеры по применению Canroon могут проверить ваш контрольный список и помочь избежать этих ошибок при выборе ЧРП для конвейерного двигателя.

Начните с анализа типа нагрузки. Большинство конвейеров работают с нагрузкой постоянного момента, поэтому им нужен привод для тяжелого режима. Затем проверьте паспортную табличку. Подбирайте привод по FLA, а не по мощности в лошадиных силах. Выбирайтебездатчиковое векторное управление, чтобы поддерживать постоянную скорость при изменении нагрузки. Спланируйте установку с подходящим корпусом и длиной кабеля. Подтвердите требования к I/O, цепям безопасности и связи.

Эти шаги предотвращают перегрев двигателя. Они сокращают количество ложных отключений. Они повышают надежность вашего конвейера и уменьшают простои. Если данные двигателя или условия нагрузки неясны, обратитесь за помощью к инженерам по применению Canroon. Правильно выбранный ЧРП для конвейерного двигателя окупается годами стабильной работы и плавной эксплуатации. Выбор правильного типоразмера — это долгосрочная инвестиция в вашу конвейерную линию.

Часто задаваемые вопросы

Можно ли подобрать ЧРП по мощности двигателя в лошадиных силах вместо FLA?

Нет. Мощность в лошадиных силах показывает возможности двигателя, а не то, что должен обеспечивать привод. Два двигателя с одинаковой мощностью могут потреблять разный ток. Всегда сопоставляйте номинальный постоянный ток привода с FLA на паспортной табличке двигателя.

Какая перегрузочная способность нужна ЧРП конвейера?

Большинству конвейеров требуется привод для тяжелого режима с перегрузочной способностью 150% в течение 60 секунд. Это обеспечивает момент трогания при запуске ленты с грузом. Если вашему конвейеру требуется больше, перейдите на больший типоразмер.

Нужен ли энкодер для поддержания постоянной скорости конвейера?

Обычно нет. Бездатчиковый векторный привод определяет скорость двигателя по току и напряжению и поддерживает скорость в пределах 1–3% от заданного значения. Такая точность подходит для большинства конвейеров. Добавляйте энкодер только тогда, когда вашему процессу требуется более точное управление.

Как высота влияет на выбор ЧРП?

Снижение номинала начинается на высоте 1,000 метров, при этом ток снижается на 1% на каждые 100 метров выше этой отметки. Привод 100 A на уровне моря превращается в привод 90 A на высоте 2,000 метров. Перейдите на больший типоразмер, если ток после снижения номинала становится ниже FLA двигателя.

Какова максимальная длина кабеля двигателя без фильтра?

При отсутствии выходной фильтрации длина кабеля не должна превышать 200–300 feet. Более длинные линии вызывают отражение напряжения, которое может повредить изоляцию двигателя. Установите выходной реактор, фильтр dV/dt или синусоидальный фильтр, чтобы увеличить длину до 1,000 feet или более.
