Определение

Привод переменного тока - это устройство для управления работой электродвигателя. С его помощью можно регулировать скорость и мощность двигателя. Устройство подключается между источником питания и двигателем. Используя привод, вы можете задавать скорость работы машины и усилие двигателя.

Совет: Если вы хотите, чтобы ваше оборудование работало умнее и экономило энергию, привод переменного тока - отличный выбор.

Основная функция

Главная задача привода - обеспечить контроль над двигателем. Вы можете регулировать скорость, крутящий момент и даже динамику пуска/останова. Это позволяет адаптировать работу двигателя под потребности вашего оборудования.

Вот основные возможности привода переменного тока:

• Регулировка скорости двигателя за счет изменения частоты и напряжения.

• Обеспечение плавного пуска и останова для защиты двигателя от повреждений.

• Ограничение тока для предотвращения перегрева.

• Различные режимы управления: постоянный момент для конвейеров, переменный момент для вентиляторов и насосов.

Можно подумать, что все электродвигатели работают одинаково, но это не так. Многие считают, что электродвигатели всегда работают с высокой эффективностью. На самом деле КПД зависит от условий эксплуатации. Например, двигатели в электромобилях часто работают в изменяющихся условиях, поэтому их эффективность ниже, чем у промышленных двигателей. Промышленные двигатели могут достигать КПД до 90% при постоянной скорости, но этот показатель снижается при сильных изменениях скорости.

Примечание: Использование привода позволяет двигателю работать оптимально для каждой задачи. Это экономит энергию и снижает износ оборудования.

Как работают приводы переменного тока

Преобразование переменного тока в постоянный

Привод начинает работу с сетевого питания (переменный ток, AC). Он преобразует AC в постоянный ток (DC). Вот как это происходит:

1. Выпрямитель (AC-DC преобразование): Привод использует выпрямитель - группу электронных компонентов, преобразующих переменный ток в постоянный.

2. Шина постоянного тока (промежуточная цепь): Постоянный ток поступает в шину, где конденсаторы и иногда дроссели сглаживают напряжение.

3. Инвертор (преобразование DC в AC с изменяемой частотой): Инвертор преобразует постоянный ток обратно в переменный с регулируемыми частотой и напряжением, что позволяет управлять скоростью и мощностью двигателя.

Знаете ли вы? Современные приводы очень эффективны - их КПД может превышать 90% при постоянной скорости.

Управление инвертором и выходными параметрами

Инвертор - самая важная часть привода. Он регулирует скорость и крутящий момент двигателя, изменяя частоту и напряжение питания.

• Векторное управление (полеориентированное управление) позволяет независимо регулировать скорость и момент, точно контролируя характеристики тока.

• Для вентиляторов и насосов инвертор адаптирует напряжение к нагрузке, обеспечивая стабильную работу при изменяющихся условиях.

• Продвинутые методы управления, такие как векторное управление и прямое управление моментом, обеспечивают высокоточный контроль мощности двигателя.

Совет: Современные приводы используют эти методы для экономии энергии и улучшения работы оборудования, обеспечивая плавные пуск, останов и изменение скорости.

Новые приводы безопаснее и эффективнее старых моделей. Они оснащены улучшенными системами безопасности, такими как сетевые протоколы безопасности и обнаружение аварийных ситуаций. Также доступны более совершенные схемы управления для точного контроля скорости и момента. Использование мягких магнитных композитов позволяет двигателям работать холоднее и экономить электроэнергию, что особенно полезно в системах кондиционирования. Эти улучшения могут сократить энергозатраты до 20%.

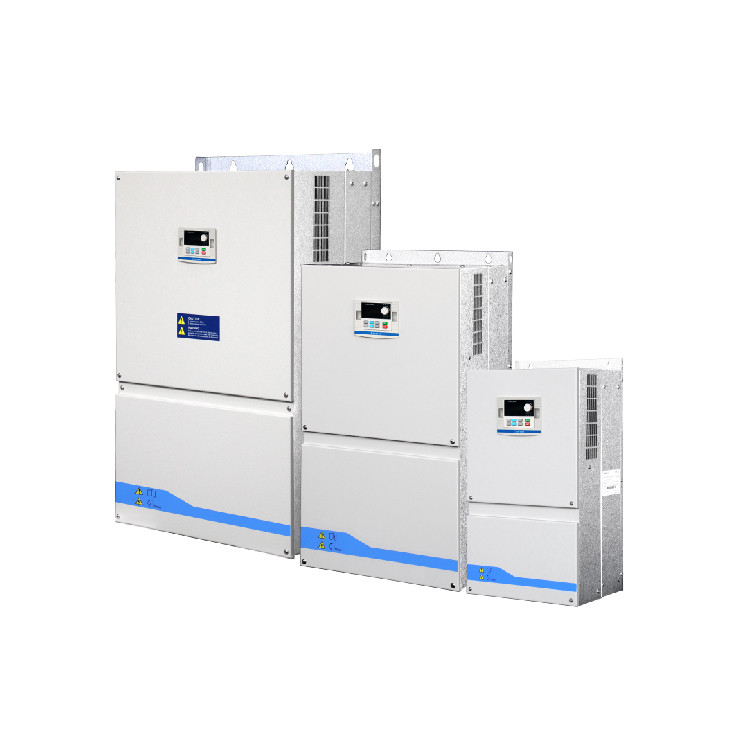

Производители, такие как Canroon, выпускают надежные и долговечные приводы. Вот некоторые характеристики приводов Canroon:

Примечание: Выбор качественного привода улучшает работу оборудования, повышает безопасность и экономит энергию.

Компоненты привода переменного тока

Выпрямитель

Выпрямитель - первый компонент в цепи, преобразующий переменный ток в постоянный. Существует два основных типа выпрямителей с разной эффективностью. В таблице ниже показаны их характеристики:

Двухполупериодные выпрямители лучше подходят для большинства приводов, так как обеспечивают больше мощности и меньше потерь. Однополупериодные выпрямители менее эффективны.

Совет: Правильный выбор выпрямителя улучшает работу двигателя и экономит энергию.

Шина постоянного тока

После выпрямителя следует шина постоянного тока, которая накапливает и стабилизирует напряжение. Стабильное напряжение необходимо для правильной работы двигателя. Шина использует конденсаторы и иногда дроссели для сглаживания напряжения. Колебания напряжения могут нарушить работу двигателя.

Шина постоянного тока важна для стабилизации напряжения. Это необходимо для корректной работы полупроводниковых компонентов и управления скоростью и частотой двигателя.

Инвертор

Инвертор преобразует постоянный ток обратно в переменный с регулируемыми параметрами. Существуют различные конструкции инверторов. Наиболее распространены инверторы источника напряжения (VSI) благодаря простоте и низкой стоимости. Для мощных применений подходят 3-уровневые инверторы с нейтральной точкой (NPC), обеспечивающие лучшую форму сигнала и защиту компонентов. Инверторы источника тока (CSI) хороши для плавного питания нескольких двигателей. Матричные преобразователи встречаются редко, но обеспечивают прямое преобразование и эффективное управление энергией.

Правильный выбор инвертора оптимизирует работу двигателя.

Система управления

Система управления контролирует все процессы. Датчики отслеживают скорость, момент и температуру, а система корректирует работу двигателя. Современные приводы используют продвинутые методы, такие как векторное управление и прямое управление моментом, для точного контроля.

• Современные частотно-регулируемые приводы (ЧРП) используют векторное управление и прямое управление моментом (DTC).

• Эти методы обеспечивают точную регулировку момента и скорости для оптимальной работы двигателя.

Использование интеллектуальной системы управления повышает безопасность и надежность оборудования.

Совместимые двигатели и области применения

Трехфазные асинхронные двигатели

Большинство приводов лучше всего работают с трехфазными асинхронными двигателями. Эти двигатели надежны, долговечны и просты в управлении. Они подходят для различных машин и нагрузок. Привод обеспечивает плавный пуск и останов, защищая двигатель и экономя энергию.

Промышленное и бытовое применение

Приводы переменного тока используются во многих сферах. В промышленности они управляют конвейерами, насосами и вентиляторами, улучшая контроль и снижая энергопотребление. В быту их можно встретить в системах HVAC и стиральных машинах. Приводы делают устройства тише и эффективнее.

В таблице показаны области применения приводов:

Привод переменного тока играет ключевую роль в управлении скоростью и эффективностью электродвигателя. Он улучшает контроль над оборудованием, снижает нагрузку на компоненты, экономит энергию и повышает производительность.

Преимущества энергоэффективности

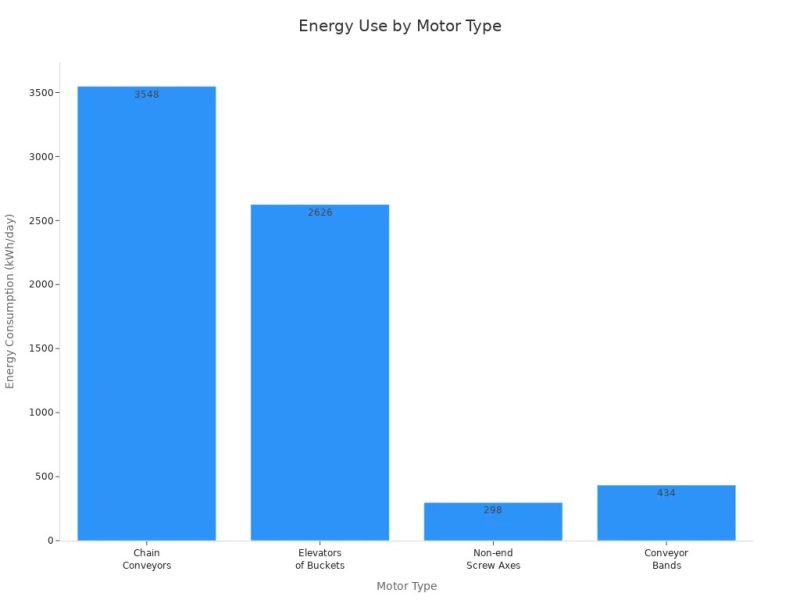

Приводы значительно экономят энергию, адаптируя скорость двигателя под текущие потребности. Это снижает потери электроэнергии и затраты. В промышленности приводы могут существенно сократить энергопотребление. Например, цепные конвейеры и ковшовые элеваторы ежедневно потребляют тысячи киловатт-часов, а приводы помогают снизить этот показатель.

Canroon предлагает решения для различных сфер, включая промышленность, быт и возобновляемую энергетику. Их продукция помогает максимально эффективно использовать двигатели, экономя энергию и деньги.

Преимущества приводов переменного тока

Экономия энергии

Приводы позволяют значительно экономить энергию, адаптируя скорость двигателя под конкретные задачи. В промышленности экономия может достигать 31% (по данным исследования более 2000 систем). Снижение энергопотребления также уменьшает затраты. Многие компании окупают инвестиции в приводы за 1,5-3 года. Для вентиляторов и насосов срок окупаемости часто составляет всего 1-2 года. При работе с переменными скоростями экономия еще выше. Льготы от энергокомпаний и высокие тарифы на электроэнергию ускоряют окупаемость.

Совет: Приводы особенно эффективны для экономии энергии и денег при круглосуточной работе оборудования.

Точное управление

Приводы обеспечивают точный контроль скорости и момента. Регулировка частоты и напряжения позволяет адаптировать оборудование под конкретные задачи. В отличие от простых пускателей, приводы позволяют динамически изменять параметры работы, повышая гибкость и эффективность.

Приводы можно использовать в различных машинах, таких как вентиляторы и насосы, для улучшения производительности и экономии энергии.

Снижение затрат на обслуживание

Приводы переменного тока требуют меньше обслуживания. Они обеспечивают плавную работу двигателей, избегая резких пусков и остановов, что увеличивает срок службы. Двигатели переменного тока требуют меньше ухода, чем двигатели постоянного тока. Предприятия, использующие приводы, тратят меньше на ремонт, экономя деньги и избегая неожиданных простоев.

Примечание: Приводы улучшают работу оборудования и продлевают его срок службы, снижая затраты на обслуживание.

Теперь вы знаете, что привод переменного тока управляет скоростью и моментом двигателя. Он состоит из выпрямителя, шины постоянного тока, инвертора и интеллектуальной системы управления. Большинство приводов оптимально работают с трехфазными двигателями. Основные преимущества включают экономию энергии и увеличение срока службы оборудования. Вот ключевые моменты:

• Приводы помогают снизить энергопотребление и соответствовать экологическим стандартам.

• Многие компании выбирают Canroon за качественную и надежную продукцию.

• Начните экономить энергию и сделайте ваше оборудование умнее уже сегодня! 🚀

Часто задаваемые вопросы

В чем разница между приводом переменного и постоянного тока?

Привод переменного тока управляет двигателями переменного тока, а привод постоянного тока - двигателями постоянного тока. AC приводы работают с переменным током, DC приводы - с постоянным. Каждый тип подходит для разных машин.

Можно ли самостоятельно установить привод переменного тока?

Маломощные приводы можно установить самостоятельно, следуя инструкции. Для мощных систем лучше обратиться к специалистам. Не забывайте о безопасности - всегда отключайте питание перед работой.

Как выбрать подходящий привод переменного тока?

Учитывайте тип двигателя, напряжение и мощность. Ориентируйтесь на требования к скорости и моменту вашего оборудования. Выбирайте привод, соответствующий этим параметрам. При сомнениях проконсультируйтесь с поставщиком.

Экономят ли приводы деньги в долгосрочной перспективе?

Да, приводы экономят деньги за счет снижения энергопотребления, увеличения срока службы двигателей и уменьшения затрат на ремонт. Многие пользователи окупают инвестиции за 1-3 года.

Что делать, если привод перестал работать?

Двигатель может не запускаться или работать на полной скорости. Проверьте коды ошибок, попробуйте сбросить привод или вызовите специалиста. Регулярное обслуживание помогает предотвратить проблемы.
