ПИД-регулятор помогает поддерживать точность в частотно-регулируемых приводах (ЧРП) путем оптимизации настроек ПИД. ПИД-регулятор регулирует скорость двигателя для обеспечения стабильности, что экономит энергию и предотвращает нестабильность системы. Правильная настройка ЧРП с эффективными параметрами ПИД обеспечивает плавную работу, предотвращает чрезмерные колебания и снижает энергопотребление.

Ключевые выводы

• ПИД-регуляторы помогают поддерживать стабильность частотно-регулируемых приводов (ЧРП). Они изменяют скорость двигателя для экономии энергии и предотвращения проблем.

• Правильная настройка параметров ПИД очень важна для эффективной работы ЧРП. Настройте пропорциональные, интегральные и производные параметры для улучшения работы системы.

• Используйте методы, такие как Зиглера-Николса и Коэна-Куна, для настройки ПИД. Эти методы помогают найти оптимальные параметры для плавной и эффективной работы системы.

Основы ПИД-регулирования в приложениях ЧРП

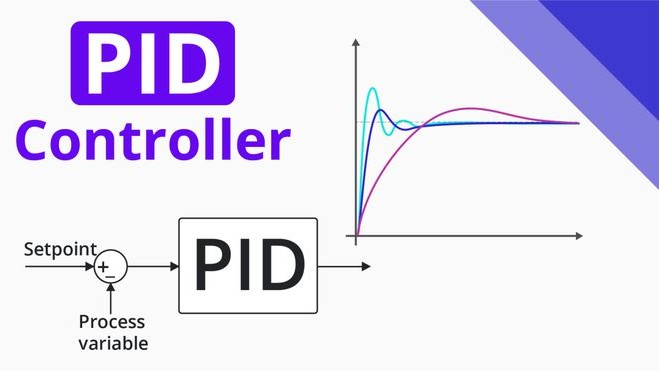

Что такое ПИД-регулятор и как он работает?

ПИД-регулятор — это устройство, которое помогает управлять системами. Он изменяет выходные сигналы для устранения ошибок и поддержания стабильности. Он использует три действия: пропорциональное, интегральное и производное. Пропорциональное управление устраняет ошибки, корректируя их на основе текущей разницы. Интегральное управление анализирует прошлые ошибки для устранения долгосрочных проблем. Производное управление предсказывает будущие ошибки, проверяя скорость изменений. Это помогает предотвратить резкие скачки или перерегулирование.

В частотно-регулируемых приводах ПИД-регуляторы управляют такими параметрами, как скорость или давление. Они постоянно отслеживают и корректируют параметры для обеспечения плавной и эффективной работы. В отличие от простых регуляторов, ПИД-регуляторы лучше справляются с изменениями, что делает их идеальными для сложных задач.

Роли пропорционального, интегрального и производного членов в системах ЧРП

Каждая часть ПИД-регулятора выполняет свою функцию в ЧРП. Пропорциональное управление немедленно устраняет ошибки, реагируя на текущую проблему. Например, если скорость двигателя неверна, оно корректирует ее в зависимости от величины ошибки. Интегральное управление устраняет небольшие ошибки со временем, анализируя прошлые ошибки. Производное управление поддерживает стабильность, реагируя на скорость изменения ошибок. Это предотвращает резкие скачки или колебания.

В реальных условиях, например, в системах HVAC, эти части работают вместе. Пропорциональное управление быстро изменяет скорость двигателя. Интегральное управление вносит небольшие корректировки со временем. Производное управление предотвращает резкие изменения, поддерживая баланс.

Как ПИД-регуляторы поддерживают технологические переменные в ЧРП

ПИД-регуляторы помогают поддерживать стабильность таких параметров, какрасход, температура или давление. Они используют пропорциональные, интегральные и производные действия для приближения к цели. Например, в насосной системе регулятор изменяет скорость двигателя для поддержания стабильного расхода, даже если спрос меняется.

Отслеживая обратную связь и внося небольшие изменения, ПИД-регуляторы поддерживают стабильность и эффективность систем. Это очень важно для экономии энергии и точности во многих приложениях.

Настройка параметров ПИД для частотно-регулируемых приводов

Почему настройка критически важна для производительности ЧРП

Настройка ПИД-регулятора очень важна для ЧРП. Она помогает системе работать эффективно и оставаться стабильной. Корректировка пропорциональных, интегральных и производных параметров делает систему более отзывчивой. Это также уменьшает перерегулирование и предотвращает чрезмерные колебания. Двигатель может тогда поддерживать правильную скорость, положение или давление.

Эксперты рекомендуют сосредоточиться на трех основных частях ПИД.Пропорциональное управление изменяет выходной сигнал на основе текущих ошибок. Интегральное управление устраняет долгосрочные ошибки, анализируя прошлые ошибки. Производное управление реагирует на скорость изменения ошибок, предотвращая резкие скачки. Эти корректировки делают систему плавной и эффективной.

Распространенные проблемы при настройке ПИД-регуляторов для ЧРП

Настройка ПИД-регуляторов может быть сложной по многим причинам.Шум и изменения системы могут нарушить обратную связь, усложняя управление. Неправильная интегральная настройка может сделать систему медленной или нестабильной. Производное управление чувствительно к шуму, что может вызвать странное поведение.

Для решения этих проблем используйте хорошие методы настройки и синхронизации. Методы, такие как Зиглера-Николса или Коэна-Куна, могут помочь достичь целей. Тестирование различных параметров ПИД также может помочь найти оптимальный баланс для вашей системы.

Влияние неправильных настроек ПИД на эффективность и стабильность двигателя

Неправильные настройки ПИД могут ухудшить эффективность и стабильность двигателя. Если пропорциональное управление слишком высокое, система может колебаться слишком сильно. Плохая интегральная настройка может замедлить реакцию или оставить ошибки. Неправильные производные настройки могут увеличить шум, вызывая странные действия. Эти проблемы приводят к потере энергии и снижению эффективности.

Хорошая настройка ПИД помогает двигателю работать оптимально. Она экономит энергию, поддерживает стабильность системы и защищает оборудование. Это улучшает производительность и снижает затраты со временем.

Методы настройки ПИД-регуляторов в системах ЧРП

Метод настройки Зиглера-Николса для ЧРП

МетодЗиглера-Николса — это распространенный способ настройки ПИД-регуляторов. Сначала установите интегральные и производные параметры на ноль. Затем увеличьте пропорциональный коэффициент до тех пор, пока система не начнет устойчивые колебания. Этот коэффициент называется предельным коэффициентом (Ku), а время одного колебания — предельным периодом (Tu). Используйте эти значения с формулами для определения параметров ПИД.

Этот метод хорошо работает для общих систем, которые могут выдерживать некоторые колебания. Но он может быть не лучшим для систем, требующих быстрого или точного управления.

Метод настройки Коэна-Куна и его применение в ЧРП

МетодКоэна-Куна — это еще один способ настройки ПИД-регуляторов. Он начинается со стабильной системы и использует ступенчатое изменение для определения ключевых параметров. Этот метод хорошо работает для систем, которые стабилизируются со временем. Он обеспечивает быстрые реакции, что делает его полезным для многих приложений.

Однако у этого метода есть ограничения. Он может не работать хорошо в системах с большими колебаниями. Возможно, потребуются другие методы для их устранения. Тем не менее, это хороший выбор для быстрого и стабильного управления в системах ЧРП.

Методы ручной настройки с примерами для систем ЧРП

Ручная настройка позволяет корректировать параметры ПИД, наблюдая за поведением системы. Следуйте этим шагам для ручной настройки:

1. Установите все коэффициенты (Kp, Ki, Kd) на ноль.

2. Медленно увеличивайте Kp до тех пор, пока система не начнет быстро реагировать, но без чрезмерного перерегулирования.

3. Добавьте Ki для устранения стационарных ошибок. Следите за нестабильностью или колебаниями.

4. Добавьте Kd, если необходимо, для уменьшения перерегулирования и сглаживания колебаний. Будьте осторожны, так как слишком большой Kd может вызвать проблемы с шумом.

5. Корректируйте все коэффициенты небольшими шагами, тестируя систему после каждого изменения.

6. Проверьте систему с различными настройками и возмущениями, чтобы убедиться в ее эффективности.

Этот метод дает вам контроль и помогает найти оптимальные настройки для вашей системы.

Практические советы по оптимизации настроек ПИД в приложениях ЧРП

Работа с быстро меняющимися технологическими переменными

Быстро меняющиеся переменные могут сделать систему нестабильной и медленно реагирующей. Попробуйте следующие советы для улучшения настроек ПИД:

1. Используйте управление по упреждению для более быстрой реакции. Оно корректирует потоки в соответствии с изменениями, поддерживая плавность.

2. Выберите правильную конфигурацию ПИД для вашего процесса. Например, используйте PI и D по ошибке для обычных задач или настройте для специальных процессов.

3. Настраивайте контуры по порядку. Начните с вышестоящих регуляторов, затем переходите к нижестоящим. Это предотвращает проблемы между контурами.

Эти шаги помогают поддерживать стабильное управление и предотвращают перерегулирование или задержки.

Работа с медленно меняющимися технологическими переменными

Медленные изменения требуют другого подхода для поддержания эффективности системы. Следуйте этим идеям:

1. Убедитесь, что основной контурстабилизируется в пять раз медленнее, чем вторичный контур.

2. Фильтруйте основную переменную, чтобы предотвратить влияние небольших изменений на вторичную уставку.

3. Используйте фильтрованные уставки, чтобы игнорировать краткосрочные изменения.

4. Добавьте сигналы упреждения для обработки известных изменений. Медленно корректируйте коэффициент упреждения, чтобы избежать чрезмерной реакции.

5. Используйте высококачественные сигнальные карты для лучшей точности и меньшего шума.

Эти методы помогают поддерживать стабильность скорости и уменьшают изменения в системе.

Практические советы по настройке ПИД для систем ЧРП

Настройка ПИД-регуляторов в реальных условиях может быть сложной. Избегайте ошибок, таких как использование стандартных настроек, неправильных управляющих действий или неверных единиц измерения. Также следите за задержками датчиков или эффектами фильтров, которые могут нарушить корректировки.

Для эффективной настройки проверьте коэффициенты ПИД и держите их в пределах. Проверяйте систему в различных условиях, чтобы убедиться в ее стабильности и эффективности. Эти советы помогают улучшить управление скоростью и положением, поддерживая эффективность системы.

Знание ПИД-регулирования является ключевым для улучшения производительности ЧРП. Хорошая настройка ПИД экономит энергию и поддерживает стабильность систем. Для правильной настройки сглаживайте технологические изменения иуправляйте уставками разумно. Попробуйте методы, такие как Зиглера-Николса, чтобы найти настройки, затем корректируйте вручную для лучших результатов.

FAQ

Зачем использовать ПИД-регуляторы в системах ЧРП?

ПИД-регуляторы поддерживают стабильность, например, скорости или давления. Они регулируют двигатели для экономии энергии и предотвращения проблем.

Как настроить параметры ПИД для лучшей производительности ЧРП?

Сначала измените пропорциональный коэффициент для быстрой реакции. Затем добавьте интегральный коэффициент для устранения небольших ошибок. После этого используйте производный коэффициент для предотвращения перерегулирования. Тестируйте и корректируйте для лучших результатов.
