Устранение неисправностей трёхфазного частотно -регулируемого привода (ПЧ) 480 В начинается с точного измерения напряжения для обеспечения оптимальной производительности. Точное измерение выходного напряжения обеспечивает эффективную работу двигателя, предотвращая перегрев и потенциальное повреждение. Например, поддержание сбалансированного трёхфазного переменного напряжения критически важно для предотвращения проблем с производительностью. Всегда уделяйте первостепенное внимание безопасности при работе с частотно-регулируемым приводом (ПЧ) 480 В, чтобы защитить себя и обеспечить его долгосрочную надёжность.

Ключевые выводы

• Используйте цифровой мультиметр для корректной проверки напряжения. Этот прибор выявляет проблемы и обеспечивает бесперебойную работу двигателя.

• Всегда используйте средства индивидуальной защиты (СИЗ) при работе с частотно-регулируемым приводом на 480 В. Это защитит вас от поражения электрическим током.

• Перед проверкой напряжения проверьте источник питания и провода. Стабильное питание важно для корректной работы преобразователя частоты и корректной работы.

Инструменты и меры предосторожности при работе с трехфазным частотно-регулируемым приводом 480 В

Основные инструменты для измерения выходного напряжения

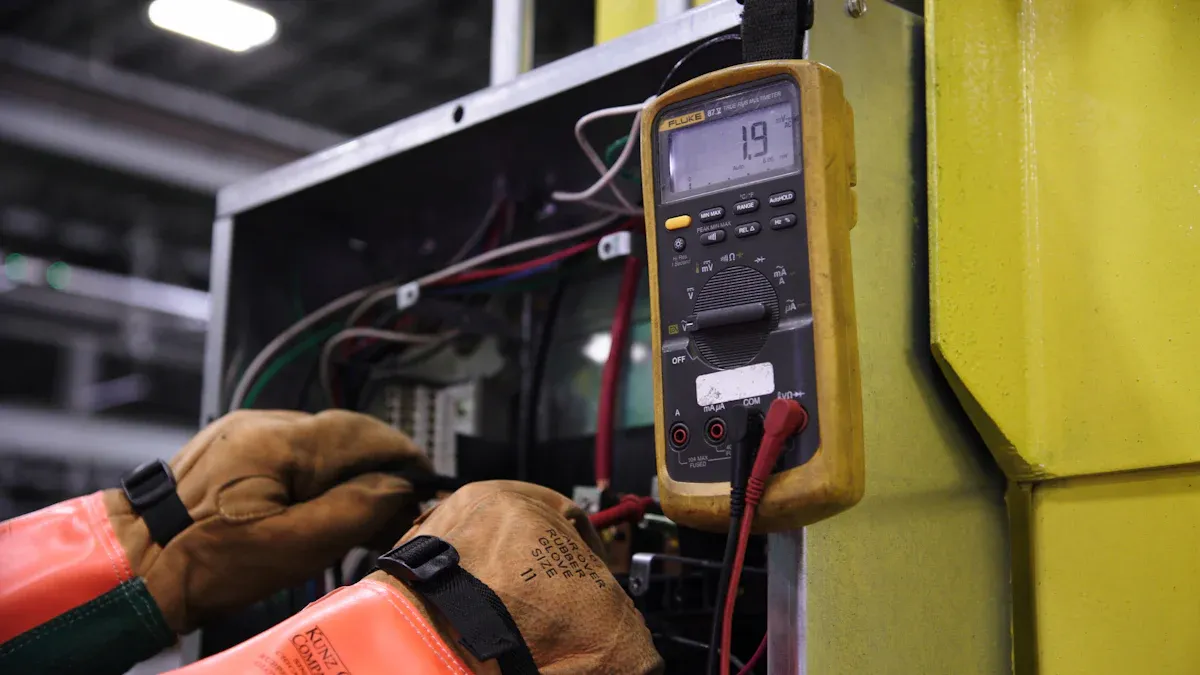

Для точного измерения выходного напряжения частотно-регулируемого привода (ЧРП) необходимы правильные инструменты. Цифровой мультиметр незаменим для этой задачи. Он позволяет измерять выходное напряжение и обнаруживать переходные напряжения , которые могут повредить двигатель. Например, промышленный мультиметр Fluke 87V — надёжный выбор. Он соответствует категориям безопасности CAT III 1000 В и CAT IV 600 В, что гарантирует его способность выдерживать высокое напряжение преобразователя частоты. Всегда проверяйте измерительные провода перед использованием. Они должны быть в хорошем состоянии и рассчитаны на то же напряжение, что и ваш мультиметр. Использование правильных инструментов гарантирует точность измерений и защищает двигатель от возможных повреждений.

Правила техники безопасности при работе с частотно-регулируемыми приводами

Безопасность критически важна при работе с частотно-регулируемым приводом (ЧРП) на 480 В. Всегда используйте средства индивидуальной защиты (СИЗ) , такие как защитные перчатки и очки, для защиты от поражения электрическим током и дугового разряда. Убедитесь, что ваш мультиметр рассчитан на измеряемое напряжение. Соблюдайте отраслевые стандарты, такие как IEC 61800-5-2 и ISO 13849, для обеспечения соблюдения протоколов безопасности. Эти стандарты содержат рекомендации по функциональной безопасности и системам управления, помогая вам безопасно работать с частотно-регулируемыми приводами.

Подготовка рабочей зоны для измерения напряжения

Перед началом работы оцените окружающую среду , чтобы убедиться в её безопасности для проведения испытаний. Никогда не работайте в одиночку в опасных зонах. Используйте средства индивидуальной защиты, рекомендованные NFPA 70E, и убедитесь, что цепь находится под напряжением или обесточена. Создайте безопасную рабочую зону и убедитесь, что ваши инструменты соответствуют условиям эксплуатации. Ознакомьтесь с оборудованием, чтобы избежать ошибок при измерениях. Эти шаги помогут вам создать безопасное и эффективное рабочее место для проверки выходного напряжения преобразователя частоты.

Пошаговое руководство по проверке выходного напряжения частотно-регулируемого привода

Проверка входного питания и соединений

Перед проверкой выходного напряжения частотно-регулируемого привода (ЧРП) проверьте входное питание и соединения . Неисправное входное питание может привести к неточным показаниям напряжения или скрыть скрытые проблемы. Используйте мультиметр, чтобы убедиться, что входное напряжение соответствует номинальному входному напряжению ЧРП. Осмотрите все электрические соединения на предмет износа, коррозии или ослабления. Затяните все ослабленные соединения для обеспечения надёжного контакта. Это обеспечит стабильное питание ЧРП, что критически важно для точного тестирования и надёжной работы.

Измерение напряжения шины постоянного тока

Чтобы измерить напряжение на шине постоянного тока, переведите цифровой мультиметр в режим измерения постоянного напряжения. Подключите щупы к клеммам с маркировкой «+» и «-». Ожидаемое напряжение должно быть примерно в 1,414 раза больше среднеквадратичного входного напряжения . Для трёхфазного частотно-регулируемого привода на 480 В это значение составляет около 678 В постоянного тока. Если напряжение значительно ниже, это может указывать на проблемы с выпрямителем или входным питанием. Следите за чрезмерными пульсациями напряжения, так как они могут указывать на неисправность конденсаторов. Точное измерение напряжения на шине постоянного тока необходимо для диагностики потенциальных проблем в преобразователе.

Проверка выходного напряжения на клеммах

Установите мультиметр в режим измерения переменного напряжения для измерения выходного напряжения. Подключите щупы к клеммам двигателя (U, V и W) и запишите показания между каждой парой клемм. Напряжение должно быть сбалансировано по всем трём фазам. Дисбаланс более 3% может указывать на проблемы с частотно-регулируемым приводом (ЧРП) или двигателем. Для более детального анализа, например, проверки отражений напряжения или переходных процессов, используйте анализатор электропривода. Этот шаг поможет обеспечить стабильную подачу питания на двигатель для оптимальной работы.

Интерпретация показаний напряжения и выявление проблем

Сравните показания напряжения с ожидаемыми. Стабильные и сбалансированные показания указывают на правильную работу частотно-регулируемого привода. Низкое или нестабильное выходное напряжение может указывать на проблемы с компонентами привода, такими как выпрямитель или конденсаторы. При обнаружении значительного дисбаланса проведите дальнейшее исследование, чтобы определить причину. Своевременное устранение этих проблем позволит предотвратить повреждение двигателя и сохранить эффективность системы.

Распространенные проблемы с частотно-регулируемыми приводами и советы по их устранению

Диагностика несимметрии напряжений в трехфазном частотно-регулируемом приводе 480 В

Несимметрия напряжений в трёхфазном частотно-регулируемом приводе (ПЧ) 480 В может привести к снижению эффективности работы двигателя и его перегреву. Для начала следует измерить несимметрию токов и проверить напряжение на всех трёх фазах с помощью мультиметра. Несимметрия напряжений, превышающая 2–3%, часто указывает на такие проблемы, как ненадежные соединения, повреждение кабелей или внутренние неисправности преобразователя. Осмотрите входное питание и соединения, чтобы определить возможные причины. Если несимметрия сохраняется, проверьте преобразователь частоты на наличие коротких замыканий или повреждённых компонентов. Своевременное устранение несимметрии напряжений обеспечит эффективную работу двигателя и предотвратит долгосрочные повреждения.

Решение проблем, связанных с отражениями напряжения и перенапряжением

Отражения напряжения и перенапряжения часто встречаются в преобразователях частоты, особенно в системах с длинными кабелями. Эти проблемы могут вызывать переходные напряжения, которые повреждают двигатель или компоненты преобразователя. Для диагностики переходных напряжений используйте мультиметр для контроля напряжения на шине постоянного тока и выходного напряжения. Перенапряжения часто возникают из-за рекуперативной обратной связи или наведённых напряжений. Решения включают увеличение времени замедления или установку резисторов динамического торможения. Регулярное тестирование и мониторинг помогут предотвратить эти проблемы и поддерживать стабильность системы.

Устранение кодов неисправностей, связанных с выходным напряжением

Коды неисправностей, связанные с выходным напряжением, предоставляют ценную информацию о работе преобразователя частоты. К распространённым кодам неисправностей относятся потеря фазы на выходе, повышенное и пониженное напряжение. Для точной интерпретации этих кодов обратитесь к документации преобразователя частоты. Например, неисправности, связанные с повышенным напряжением, могут указывать на рекуперацию энергии или быстрое замедление. Решения включают в себя регулировку настроек преобразователя частоты или добавление тормозных резисторов. Крайне важно понимать напряжение шины постоянного тока и его роль в защите от перенапряжения. Регулярно диагностируйте и устраняйте эти неисправности, чтобы обеспечить надёжную работу преобразователя частоты.

Когда следует обращаться за профессиональной помощью для устранения неисправностей VFD

Некоторые проблемы с частотно-регулируемым приводом требуют профессиональной экспертизы. Проблемы могут возникать из-за компонентов, находящихся вне привода , таких как насосы или датчики. Например, исследование показало, что задержка обратной связи по давлению была вызвана расстоянием до датчика, а не самим частотно-регулируемым приводом. Специалисты могут предоставить информацию о взаимодействии систем и выявить внешние факторы, влияющие на производительность. Обратитесь за помощью, если вы сталкиваетесь с постоянными неисправностями, сложным взаимодействием систем или не имеете инструментов для расширенного тестирования. Понимание того, когда следует привлекать экспертов, обеспечивает точное устранение неисправностей и предотвращает ненужные простои.

Использование правильных инструментов и соблюдение правил безопасности обеспечивает безопасное и точное устранение неисправностей трёхфазного частотно-регулируемого привода (ЧРП) на 480 В. Всегда:

1. Используйте средства индивидуальной защиты (СИЗ) для защиты от поражения электрическим током.

2. Проверьте номинальное напряжение вашего мультиметра на совместимость.

3. Осматривайте измерительные провода на предмет повреждений, чтобы сохранить точность измерений.

Следуйте инструкциям, чтобы измерить входную мощность, проверить напряжение шины постоянного тока и оценить выходное напряжение. Эти действия помогут вам эффективно выявить и устранить проблемы. Если проблемы не устранены, обратитесь к специалисту, чтобы предотвратить дальнейшие осложнения. Правильная подготовка и соблюдение правил техники безопасности защитят вас и ваше оборудование.

Часто задаваемые вопросы

Что делать, если ЧРП выдает ошибку перенапряжения?

Проверьте напряжение шины постоянного тока и настройки замедления. При необходимости установите тормозные резисторы для управления рекуперацией энергии и предотвращения перенапряжения.

Как определить несимметрию напряжений в трехфазном частотно-регулируемом приводе?

Измерьте напряжение на всех трёх фазах мультиметром. Разница, превышающая 3%, указывает на асимметрию напряжений, что может потребовать проверки соединений или кабелей.

Безопасно ли устранять неполадки ЧРП без профессиональной помощи?

Вы сможете устранить простые неполадки, соблюдая правила безопасности и используя правильные инструменты. В случае сложных проблем обратитесь к специалисту, чтобы избежать рисков и обеспечить точность.
