Выбор правильного оборудования для термической обработки после сварки (ПТО) важен для каждого проекта. Вам необходимо подобрать оборудование, которое соответствует вашим потребностям. Всегда соблюдайте правила безопасности при выборе оборудования. Неправильный выбор может привести к потере времени и денег. Будьте внимательны при принятии решения. Учитывайте все детали и старайтесь избегать ошибок. Ваш проект требует оборудования, которое отвечает всем требованиям.

Ключевые выводы

• Выбирайте оборудование для ПТО, соответствующее типу материала и его толщине. Это помогает предотвратить появление трещин и слабых сварных швов. - Всегда следуйте стандартам сварки и проектирования для обеспечения безопасности и высокого качества. - Учитывайте условия эксплуатации оборудования, такие как погода и место. -Цифровые системы ПТО позволяют лучше контролировать температуру. Они также экономят энергию и позволяют наблюдать за процессом в реальном времени. - Записывайте детали процесса термической обработки. Это подтверждает качество вашей работы и помогает улучшить результаты в будущем.

Требования проекта

Материал и толщина

Сначала определите тип материала и его толщину перед выбором оборудования для ПТО. Разные материалы ведут себя по-разному при термической обработке после сварки. Углеродистая сталь, низколегированная сталь и нержавеющая сталь требуют особого подхода. Более толстые детали требуют больше времени для прогрева и тщательного контроля нагрева и охлаждения. Слишком быстрый нагрев может привести к трещинам или напряжению в металле. Температура выдержки должна быть ниже нижней критической температуры. Это помогает избежать изменений в структуре металла.

Совет: Всегда проверяйте, подвергался ли материал термической обработке ранее. Если да, возможно, потребуется изменить процесс.

Учитывайте содержание углерода и легирующих элементов в материале. Высокое содержание углерода или легирующих элементов часто требует термической обработки после сварки для снижения напряжения. Толстостенная сталь требует более длительного времени выдержки. На каждый дополнительный дюйм толщины добавляйте около 15 минут к времени выдержки. Медленное охлаждение помогает предотвратить трещины и хрупкие участки.

• Нагревайте медленно, чтобы избежать неравномерного расширения и напряжения.

• Используйте термопары для контроля нагрева, выдержки и охлаждения.

• Обеспечьте хорошую поддержку детали, так как при нагреве она становится слабее.

• Выбирайте правильную температуру для ПТО. Большинство сталей требуют температуры от 150°C до 600°C.

Эти правила применяются в сварке для нефтегазовой отрасли и аэрокосмической промышленности. Обе отрасли имеют строгие требования к материалу и толщине.

Стандарты сварки и проектирования

При выборе оборудования для ПТО необходимо соблюдать стандарты сварки и проектирования. Стандарты, такие какASME Section VIII и PCC-2, определяют, когда требуется ПТО. Эти стандарты учитывают материал, его твердость и условия эксплуатации. Они также устанавливают требования к размеру, форме и соединению сварных деталей.

Примечание: Иногда стандарты, такие как NACE MR0175 и ISO, не требуют ПТО, если это не указано заказчиком. Если ПТО добавляется после заключения контракта, это может привести к дополнительным затратам.

Инженеры-проектировщики помогают подобрать оборудование в соответствии со стандартами и требованиями проекта. Стандарты помогают избежать проблем, таких как деформация, трещины и сложные проверки. Некоторые стандарты допускают использование альтернативных методов, таких как композитный ремонт, для обеспечения безопасности без ПТО.

• Всегда проверяйте обновления стандартов.

• Убедитесь, что оборудование соответствует требованиям.

• Записывайте каждый этап, чтобы подтвердить соблюдение стандартов.

Условия окружающей среды

Необходимо учитывать условия, в которых будет использоватьсяоборудование для ПТО. Температура, влажность и ветер могут влиять на процесс ПТО. При работе на открытом воздухе могут потребоваться дополнительные защитные покрытия или экраны. Высокая влажность может вызвать коррозию сварных деталей. Ветер может привести к слишком быстрому охлаждению и неравномерному снятию напряжения.

Совет: Планируйте поддержку и защиту деталей во время нагрева. Горячие детали становятся слабее, поэтому им требуется хорошая поддержка.

Учитывайте место использования оборудования. Некоторые работы требуют портативного оборудования для полевых условий. Другие проекты требуют крупных печных систем в цеху. Выбор зависит от размера и формы сварных деталей и места проведения проекта.

• Проверьте, требуется ли мобильное или стационарное оборудование.

• Убедитесь, что оборудование выдержит погодные условия и место эксплуатации.

• Используйте цифровые инструменты для контроля температуры и времени выдержки.

Учитывая материал, толщину, стандарты и окружающую среду, вы сможете сделать лучший выбор для ПТО. Это обеспечит прочность сварных деталей и достижение целей проекта. Также вы будете готовы к требованиям предварительной и последующей термической обработки.

Ключевые особенности

Контроль температуры

Очень важно тщательно контролировать температуру. Неправильная температура может привести к трещинам или ослаблению сварного шва. Хорошее оборудование для ПТО позволяет устанавливать и поддерживать стабильную температуру. Используйте термопары для контроля температуры в нескольких точках. Это обеспечивает равномерный нагрев всей детали. Равномерный нагрев и время выдержки помогают снизить напряжение и укрепить сварной шов.

Совет: Всегда контролируйте температуру во время работы. Даже небольшие изменения могут повлиять на конечный результат.

Цифровое оборудование для ПТО

Цифровое оборудование для ПТО имеет множество преимуществ по сравнению с традиционными системами. Оно потребляет меньше энергии, снижает количество ошибок и дает лучшие результаты. В таблице ниже показаны различия между цифровыми и традиционными системами:

Цифровые системы также обеспечивают мгновенную поддержку и удобное управление. Они помогают настраивать тепловые циклы и обрабатывать данные с меньшим количеством ошибок. Вы даже можете получить удаленную поддержку при необходимости.

Мобильность и мощность

Необходимо учитывать место использованияоборудования для ПТО. Полевые работы требуют мобильных нагревателей и пультов управления. Эти инструменты позволяют контролировать нагрев, записывать данные и работать удаленно. Оборудование можно быстро установить и демонтировать. Это экономит время и обеспечивает безопасность. В цехах используются крупные печные системы для больших проектов.

Некоторые отрасли, такие как аэрокосмическая, требуют мобильных систем с нагревом до 800°C. Эти системы позволяют проводить ремонт на месте без перемещения тяжелых деталей. Мобильное оборудование соответствует строгим стандартам безопасности и качества, таким как ISO9001 и CE. Компании, такие как Canroon, предлагают решения для полевых и цеховых работ. Вы получаете больше вариантов, безопасность и надежные результаты.

Типы оборудования для ПТО

Печные системы

Печные системы используются для крупных проектов ПТО. Они наиболее эффективны в цехах с большим количеством сварных деталей. Эти системы используют резистивный нагрев для прогрева больших площадей. Температуру можно устанавливать в разных точках. Это позволяет контролировать нагрев для каждой детали. Печные системы долговечны и редко выходят из строя. Они позволяют обрабатывать несколько соединений одновременно, что экономит время на крупных проектах.

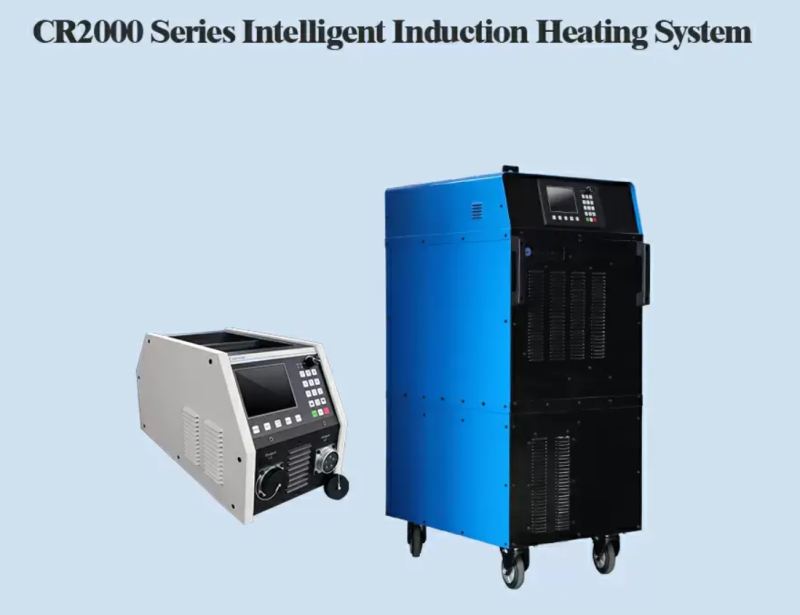

Индукционный нагрев

Индукционный нагрев быстр и обеспечивает точную ПТО. Он используется для полевых работ или небольших сложных сварных деталей. Индукционные катушки и керамические элементы помогают равномерно распределять тепло. Температуру можно контролировать с помощью датчиков и быстро регулировать мощность. Этот метод хорошо подходит для деталей сложной формы. Индукционный нагрев потребляет меньше энергии и выделяет меньше тепла. Процесс чище и тише.

Совет: Индукционный нагрев идеален для сложных форм. Керамические элементы помогают фиксировать деталь и поддерживать стабильный нагрев.

Резистивный нагрев

Резистивные нагреватели используются во многих отраслях. Гибкие изолированные нагреватели, нагревательные канаты и керамические нагревательные элементы применяются для труб, сосудов и других задач. Эти нагреватели подходят как для предварительного нагрева, так и для ПТО. Они используются в нефтегазовой, энергетической и химической промышленности. Резистивные нагреватели обеспечивают хороший контроль температуры и подходят для различных форм и размеров.

• Гибкие изолированные нагреватели: Подходят для труб и сосудов.

• Нагревательные канаты: Лучше всего подходят для сварки труб.

• Керамические нагревательные элементы: Используются для сварки труб и металлоконструкций.

Газовые и инфракрасные горелки

Газовые иинфракрасные горелки используются для ПТО в особых случаях. Высокоскоростные газовые горелки применяются для сосудов и сфер. Поверхностные нагреватели подходят для металлических деталей и вращающегося оборудования. Инфракрасные горелки быстро нагревают крупные сварные детали и обеспечивают хороший тепловой контроль. Они используются в пищевой, химической, металлургической и автомобильной промышленности. Они помогают сушить, отверждать и обрабатывать сварные детали с меньшим потреблением энергии.

• Газовые горелки: Используются для внутреннего нагрева и сушки покрытий.

• Инфракрасные горелки: Используются для предварительного нагрева металлических деталей и вращающихся элементов.

При выборе оборудования учитывайте размер проекта, форму сварных деталей и сложность заготовки. Индукционные катушки и керамические элементы помогают равномерно нагревать сложные формы. Использование правильного оборудования для ПТО делает сварные детали прочнее.

Стандарты термической обработки после сварки

Безопасность и соответствие

При выбореоборудования для ПТО необходимо соблюдать строгие правила. Многие отрасли используют стандарты для обеспечения безопасности и прочности сварных швов. Эти стандарты помогают контролировать температуру, время выдержки и скорость нагрева. В большинстве цехов применяются стандарты ASME Boiler and Pressure Vessel Code, API 650 и AWS D1.1. Британские стандарты, такие как BS5500 и BS2633, также дают рекомендации по нагреву и охлаждению. Эти правила помогают избежать трещин и слабых участков. Они обеспечивают безопасность работников и защиту окружающей среды.

Примечание: Всегда проверяйте последние стандарты перед началом ПТО. Новые правила могут изменить методы снятия напряжения и тепловые циклы.

Оборудование должно иметь функции безопасности. Ищите сигнализацию, аварийное отключение и контроль температуры. Эти функции помогают предотвратить аварии и контролировать процесс. Необходимо обучать команду использованию оборудования и соблюдению всех мер безопасности.

Общие стандарты для ПТО:

• ASME Boiler and Pressure Vessel Code

• API 650

• AWS D1.1

• BS5500 и BS2633

Эти стандарты определяют контроль температуры, время выдержки и методы снятия напряжения.

Обеспечение качества

Необходимо подтвердить, что ПТО соответствует всем стандартам. Обеспечение качества начинается с хорошего планирования. Записывайте каждый этап, от нагрева до охлаждения. Цифровые записи помогают отслеживать температуру, время выдержки и скорость охлаждения. Можно использовать графики и журналы для подтверждения соблюдения стандартов.

Эти записи необходимо хранить для каждого проекта. Хорошая документация помогает пройти аудиты и проверки. Вы показываете заказчикам и инспекторам, что работа выполнена правильно. Цифровые системы упрощают хранение и обмен записями. Вы можете обнаружить проблемы на ранней стадии и устранить их до усугубления.

Совет: Всегда сохраняйте данные ПТО. Хорошие записи помогают улучшить процесс и соответствовать будущим стандартам.

Соблюдение мер обеспечения качества укрепляет доверие. Вы гарантируете, что каждый сварной шов получит правильное снятие напряжения и останется прочным на долгие годы.

Выбор поставщика и стоимость

Поддержка Canroon

При выборе оборудования для ПТО вам нуженнадежный поставщик. Canroon предоставляет поддержку до и после покупки. Они помогают с проектом от начала до конца. Их сервис соответствует уровню других ведущих компаний. Вот что вы получаете:

• Помощь в планировании и настройке проекта

• Ремонт и обслуживание в течение гарантийного срока

• Помощь в установке и обучении команды

• Запасные и изнашиваемые детали, часто бесплатно или по сниженной цене

• Быстрые ответы на вопросы и обратную связь

• Советы и рекомендации по строительству цеха

• Рекомендации для роста бизнеса

Совет: Всегда уточняйте у поставщика обучение, запасные части и поддержку. Хороший сервис помогает избежать задержек и дорогостоящих ошибок.

Бюджет и ценность

Вам нужно оборудование, которое соответствует бюджету и приносит пользу на долгие годы. Общая стоимость включает не только цену покупки. Учитывайте энергопотребление, ремонт и контроль температуры.Хороший контроль температуры снижает риск трещин и ремонтов. Это экономит деньги и сохраняет прочность сварных швов.

Большая часть затрат на сварку приходится на труд. Материалы, оборудование и энергия стоят меньше.Вы можете сэкономить 15-25%, учитывая все затраты, а не только цену. Регулярно проверяйте и обслуживайте оборудование, чтобы избежать неожиданных расходов.

• Составьте контрольный список перед покупкой:

  • Предоставляет ли поставщик надежную поддержку?

  • Легко ли получить запасные части?

  • Просто ли использовать и обслуживать оборудование?

  • Поможет ли оно соответствовать стандартам качества?

Правильный выбор поставщика и оборудования помогает завершить проект вовремя и в рамках бюджета. Вы получаете лучшие результаты и меньше проблем в будущем.

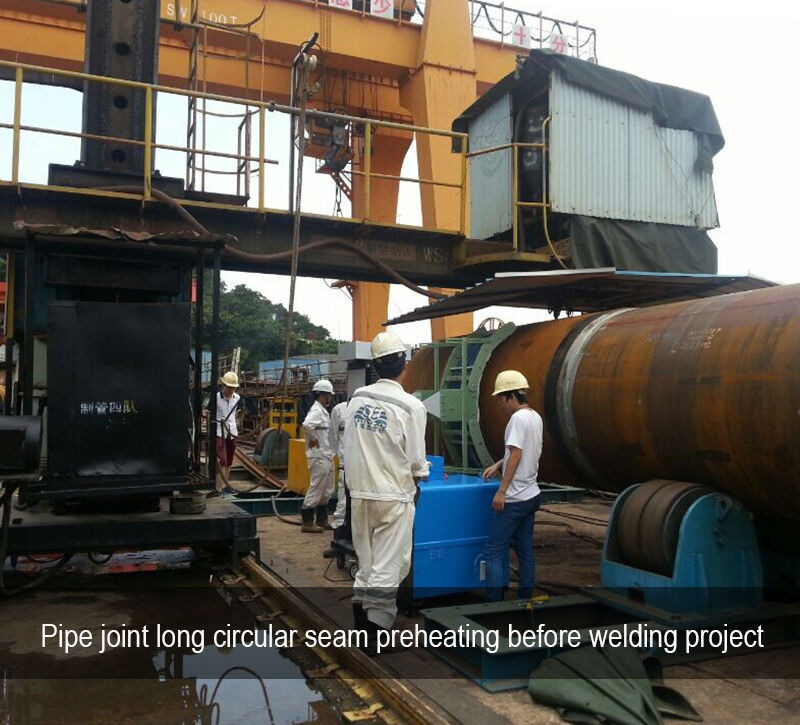

Учет предварительной и последующей термической обработки

При планировании сварочного проекта необходимо учитывать как предварительную, так и последующую термическую обработку. Эти этапы работают вместе для обеспечения прочности и безопасности сварных швов. Нельзя игнорировать ни один из них, если вы хотите получить лучшие результаты.

Предварительная термическая обработка помогает подготовить металл перед сваркой. Она используется дляснижения термического напряжения, предотвращения водородного растрескивания и улучшения зоны сварки. Можно использовать газовые горелки, электрические одеяла или индукционный нагрев для достижения нужной температуры. Необходимо поддерживать равномерный нагрев всей детали. В противном случае возможны трещины или слабые участки.

Совет: Всегда используйте термопары и регистраторы данных для контроля температуры во время предварительной и последующей термической обработки. Это помогает избежать ошибок и обеспечивает безопасность сварных швов.

Требования к предварительной и последующей термической обработке влияют на выбор оборудования. Необходимо выбрать оборудование, которое может точно контролировать температуру. Вам нужны инструменты, способные обеспечить правильные тепловые циклы для снятия напряжения и сохранения структуры металла. Если предварительная термическая обработка требует высоких температур или специальных методов нагрева, оборудование для последующей обработки должно соответствовать этим требованиям.

Вот как предварительная термическая обработка влияет на планирование оборудования для ПТО:

• Необходимо оборудование, которое может равномерно нагревать детали и поддерживать нужную температуру.

• Используйте системы, способные контролировать и записывать тепловые циклы для обоих этапов.

• Выбирайте оборудование, соответствующее толщине и типу металла.

• Планируйтепрокаливание или дегазацию, если это требуется проектом. Это влияет на время и метод ПТО.

• Соблюдайте стандарты, такие как ASME, AWS и API, для предварительной и последующей термической обработки.




Необходимо учитывать каждый этап предварительной и последующей термической обработки. Если что-то упустить, возможны трещины, деформация или слабые сварные швы. Тщательное планирование помогает соответствовать стандартам и держать проект на track.

Правильный выбор оборудования для ПТО помогает соблюдать требования проекта и обеспечивает прочность сварных швов. Пошаговый план улучшает качество сварки. Это связано с контролем нагрева и снижением напряжения. Следует проверять скорость нагрева, использовать проверенные инструменты и записывать все действия. Эксперты Canroon могут предоставить полезные советы и поддержку.

Всегда используйте контрольный список и консультируйтесь с надежными поставщиками. Их помощь экономит время, снижает затраты и обеспечивает лучшие результаты для вашего проекта.

FAQ

Какой фактор наиболее важен при выборе оборудования для ПТО?

Всегда выбирайте оборудование, соответствующее типу материала и его толщине. Это обеспечивает правильную термическую обработку и предотвращает проблемы, такие как трещины или слабые сварные швы.

Можно ли использовать одно и то же оборудование для предварительного нагрева и ПТО?

Да, многие системы подходят для обоих этапов. Убедитесь, что оборудование можетконтролировать температуру и записывать тепловой цикл для каждого процесса.

Как убедиться, что процесс ПТО соответствует отраслевым стандартам?

Необходимо соблюдать стандарты, такие как ASME или ISO. Всегда записывайте температуру, время выдержки и скорость охлаждения. Цифровые графики помогают подтвердить соответствие во время проверок.

Какие функции безопасности должны быть у оборудования для ПТО?

Ищите сигнализацию, аварийное отключение и контроль температуры. Эти функции помогают предотвратить аварии и обеспечить безопасность команды во время термической обработки.
