Индукционный нагрев использует электромагнитную индукцию для прямого и эффективного нагрева материалов. Этот процесс создает магнитное поле, которое создает электрические токи, известные как вихревые токи, в проводящих материалах. Эти токи производят тепло именно там, где это необходимо. Промышленные отрасли все чаще внедряют эту технологию благодаря ее энергоэффективности и чистой работе . Например, прогнозируется, что мировой рынок систем индукционного нагрева будет расти на 4,9% в год , что обусловлено спросом в автомобильной и обрабатывающей промышленности. Портативные системы, такие как машина индукционного нагрева Canroon , также набирают популярность благодаря своей низкой стоимости и уменьшенному энергопотреблению, что делает их привлекательным вариантом для различных применений, включая машины для индукционной горячей штамповки .

Ключевые выводы

• Индукционный нагрев использует магнитные поля для прямого нагрева предметов. Он работает быстрее и лучше, чем старые методы.

• Этот метод экономит энергию, нагревая только необходимый материал. Он эффективен более чем на 90%, сокращая количество отходов и экономя деньги.

• Индукционный нагрев хорошо контролирует температуру. Он равномерно нагревает такие предметы, как металл или продукты питания, обеспечивая надёжные результаты.

Как работает индукционный нагрев

Основной процесс

Процесс индукционного нагрева начинается с создания переменного магнитного поля . При помещении проводящего материала, например, металла, в это поле происходит его взаимодействие с магнитной энергией. Это взаимодействие индуцирует в материале электрические токи, известные как вихревые токи . Эти токи протекают через сопротивление материала, вызывая его нагревание. В отличие от традиционных методов, индукционный нагрев нагревает материал напрямую, без использования внешних источников тепла, таких как пламя или контакт с горячими поверхностями. Это делает процесс более быстрым, чистым и эффективным .

Роль электромагнитной индукции

Электромагнитная индукция играет центральную роль в принципе индукционного нагрева. Согласно закону индукции Фарадея , изменяющееся во времени магнитное поле индуцирует электрический ток в проводящем материале. Эти индуцированные токи генерируют тепло посредством двух механизмов. Во-первых, джоулев нагрев возникает при протекании токов через сопротивление материала, преобразуя электрическую энергию в тепло. Во-вторых, в ферромагнитных материалах потери на магнитный гистерезис приводят к дополнительному нагреву, поскольку магнитные домены материала выравниваются и перестраиваются в соответствии с изменяющимся полем. Этот двойной механизм нагрева обеспечивает точную и эффективную передачу энергии.

Как генерируется тепло в проводящих материалах

Проводящие материалы генерируют тепло под воздействием переменного магнитного поля. Вихревые токи циркулируют внутри материала, встречая сопротивление, которое преобразует электрическую энергию в тепло. В ферромагнитных материалах, таких как железо, магнитный гистерезис также способствует тепловыделению . Это происходит, когда магнитные домены материала многократно переворачиваются под действием изменяющегося магнитного поля. Эффективность тепловыделения зависит от свойств материала, таких как проводимость и магнитная проницаемость. Например, чёрные металлы нагреваются более эффективно благодаря своей высокой проницаемости и подверженности потерям на гистерезис.

Компоненты технологии индукционного нагрева

Индукционная катушка

Индукционная катушка – сердце систем индукционного нагрева . Она генерирует переменное магнитное поле, нагревающее материал. При прохождении тока через катушку возникает высокочастотное магнитное поле. Это поле индуцирует вихревые токи в заготовке, выделяя тепло. Конструкция катушки играет решающую роль в эффективности нагрева. Например, форма и размер катушки должны соответствовать заготовке для обеспечения равномерного нагрева. Кроме того, на производительность катушки влияют такие факторы, как плотность мощности и выбор частоты . Правильно спроектированная катушка обеспечивает точную и эффективную передачу энергии, что делает её важнейшим компонентом технологии индукционного нагрева.

Блок питания

Блок питания преобразует стандартный переменный ток в высокочастотный переменный ток , необходимый для индукционного нагрева. Он регулирует подачу энергии на индукционную катушку, обеспечивая стабильную производительность. В современных системах используются микроконтроллеры для контроля и регулировки таких параметров , как частота и выходная мощность. Эта точность позволяет точно контролировать процесс нагрева. Блок питания также оснащен функциями безопасности, предотвращающими перегрев и перегрузку по току, что делает системы индукционного нагрева надежными и удобными в использовании.

Заготовка

Заготовка – это нагреваемый материал. Её свойства существенно влияют на эффективность индукционного нагрева. Материалы с высокой электропроводностью и магнитной проницаемостью, такие как сталь или никель, нагреваются эффективнее. Магнитные материалы также обладают гистерезисными потерями, которые увеличивают тепловыделение. Размер, форма и состав заготовки определяют скорость и равномерность её нагрева. Понимание этих факторов поможет оптимизировать процесс индукционного нагрева для вашей конкретной задачи.

Преимущества индукционного нагрева

Энергоэффективность и скорость

Индукционный нагрев отличается исключительной энергоэффективностью. В отличие от традиционных методов, он направляет энергию непосредственно на нагреваемый материал, минимизируя потери . Такая точность исключает необходимость в промежуточных устройствах, таких как пламя или воздух, которые часто приводят к потерям энергии. Например, КПД индукционного нагрева составляет от 70,7% до 73,6% , что превосходит КПД газового нагрева, который достигает всего 43,9%.

Скорость индукционного нагрева также впечатляет. Он сокращает время нагрева, генерируя тепло непосредственно внутри материала. Небольшие металлические детали могут достигать равномерной температуры поверхности 1000 °C менее чем за секунду . Такой быстрый нагрев не только экономит время, но и повышает производительность в промышленных условиях.

Безопасность и чистота эксплуатации

Индукционный нагрев создаёт более безопасную и чистую среду. Он не использует ископаемое топливо, поэтому не производит вредных выбросов серы или углекислого газа. В отличие от газового нагрева, он устраняет дым, избыточное тепло и громкий шум, обеспечивая комфортную рабочую среду. Кроме того, индукционные системы оснащены передовыми функциями безопасности. Например, индукционные варочные панели автоматически отключаются при снятии посуды, а многие системы оснащены защитой от детей и защитой от перегрева. Эти функции делают индукционный нагрев надёжным и экологичным выбором.

Точность и контроль температуры

Индукционный нагрев обеспечивает непревзойденную точность и контроль температуры . Регулируя такие параметры, как ток, напряжение и частота, можно точно настроить процесс нагрева для конкретных задач. Такой уровень контроля необходим для применений, требующих строгих допусков, таких как закалка в автомобильной или аэрокосмической промышленности. Возможность нагревать только необходимую область обеспечивает стабильные результаты и сокращает отходы материала. Индукционный нагрев обеспечивает точность и эффективность в любой области применения.

Применение индукционного нагрева Канруна

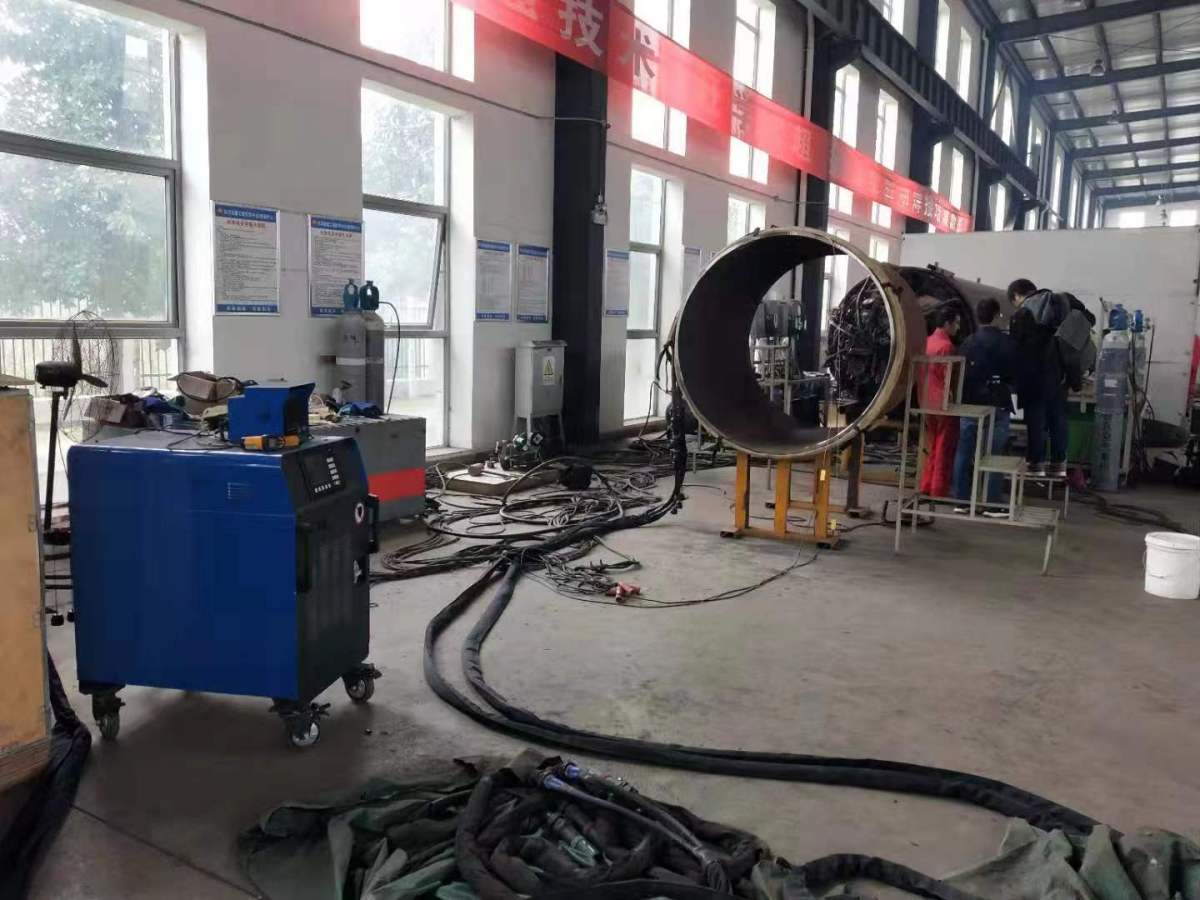

Промышленное применение (например, закалка металлов, сварка)

Индукционный нагрев произвел революцию в промышленности, предложив точные и эффективные решения. Он применяется в таких процессах металлообработки, как термообработка, сварка и пайка . Например, индукционный нагрев используется для поверхностной и сквозной закалки, что повышает твёрдость и прочность металлов. Он также минимизирует деформацию и обеспечивает размерную стабильность. В сварке индукция обеспечивает локальный нагрев, что позволяет получать высококачественные сварные швы с минимальными потерями энергии.

Другие отрасли также извлекают выгоду из этой технологии. В производстве пластмасс индукционный нагрев эффективно плавит и формует материалы. Производители стекла используют его для отжига и резки, а в медицине — для стерилизации оборудования и сварки имплантатов. Даже в производстве полупроводников индукционный нагрев используется для плавки кремния. Эти примеры демонстрируют универсальность и эффективность применения индукционного нагрева в различных отраслях.

Потребительские применения (например, индукционные варочные панели)

Индукционный нагрев прочно вошёл в наши дома, особенно благодаря индукционным варочным панелям. Эти устройства обладают рядом преимуществ по сравнению с традиционными методами приготовления пищи. Они нагреваются быстрее , позволяя сразу же приступить к приготовлению. Тепло распределяется равномерно, обеспечивая стабильный результат. Индукционные варочные панели также более безопасны, поскольку их поверхность остаётся холодной, что снижает риск ожогов. Кроме того, они энергоэффективны , что позволяет экономить на счетах за электроэнергию.

Ключевая особенность индукционных варочных панелей — точная регулировка температуры. Вы можете мгновенно регулировать нагрев, что упрощает приготовление деликатных блюд. Кроме того, они создают более чистую среду для приготовления пищи, устраняя вредные выбросы и снижая тепловыделение. Эти преимущества делают индукционные варочные панели популярным выбором для современных кухонь.

Новые возможности использования современных технологий

Индукционный нагрев открывает путь к прогрессу в современных технологиях. В электромобилях он повышает прочность и долговечность таких компонентов, как роторы и предохранители. Этот метод обеспечивает точную глубину корпуса и уменьшает деформацию, превосходя традиционные методы. В возобновляемой энергетике индукционный нагрев используется при сборке ветряных турбин . Он нагревает болты для правильной затяжки, обеспечивая целостность конструкции.

Исследователи также изучают инновационные способы применения индукционного нагрева. В медицине он перспективен для обнаружения и уничтожения раковых клеток путём нагрева частиц внутри опухолей. По мере того, как промышленность осознаёт его эффективность и экономичность, индукционный нагрев продолжает распространяться на передовые производственные процессы, включая аэрокосмическую промышленность, пищевую промышленность и электронику.

Индукционный нагрев обеспечивает непревзойденную эффективность и точность нагрева токопроводящих материалов. Его конструкция обеспечивает энергоэффективность более 90 % , минимизируя тепловые потери и воздействие на окружающую среду. Вы можете положиться на его компоненты, такие как индукционная катушка и источник питания, для быстрого и равномерного нагрева . Будущие разработки, такие как интеллектуальные системы управления и гибридные технологии, обещают ещё большую гибкость и экологичность. Благодаря широкому спектру применения индукционный нагрев продолжает преобразовывать промышленность и повседневную жизнь.

Часто задаваемые вопросы

Какие материалы лучше всего подходят для индукционного нагрева?

Такие металлы, как сталь, железо и никель, эффективно нагреваются благодаря своей высокой проводимости и магнитной проницаемости. Немагнитные металлы, такие как алюминий, требуют более высоких частот для эффективного нагрева.

Совет: Черные металлы идеально подходят для индукционного нагрева, поскольку они обладают преимуществами как вихревых токов, так и магнитного гистерезиса.

Безопасно ли использовать индукционный нагрев?

Да, индукционный нагрев безопасен. Он исключает использование открытого огня и снижает риски на рабочем месте. Продвинутые системы включают такие функции, как защита от перегрева и автоматическое отключение для дополнительной безопасности.

Может ли индукционный нагрев экономить энергию?

Конечно! Индукционный нагрев направляет энергию непосредственно на материал, минимизируя отходы. Его эффективность часто превышает 90%, что делает его более энергоэффективным, чем традиционные методы нагрева.

Примечание: Использование индукционного нагрева может значительно снизить затраты на электроэнергию в промышленности и быту.
